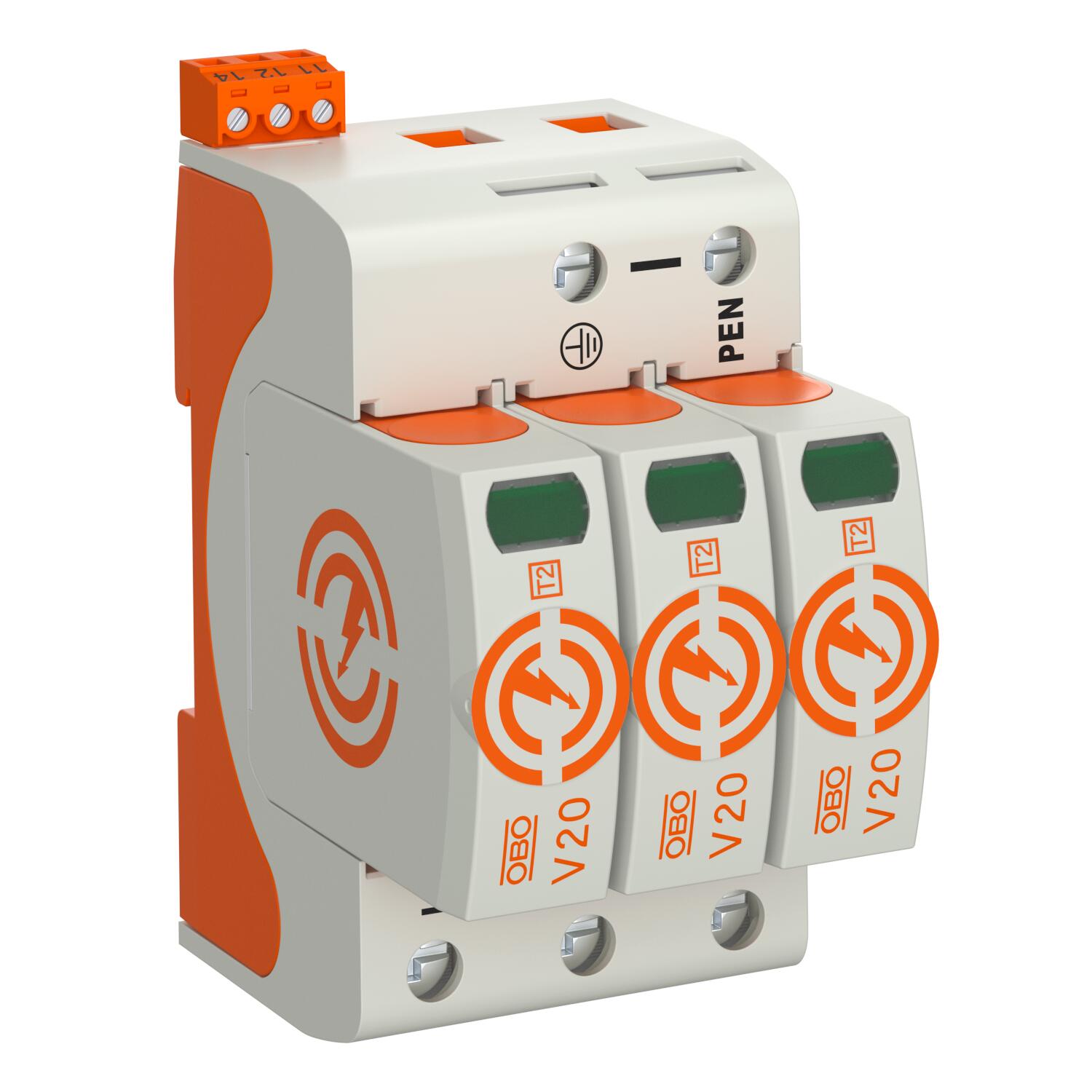

Overspenningsavleder V20, 3-polet med FS 385 V 3 | 385 | IP20

Overspenningsavleder V20, 3-polet med FS 385 V

Art.nr. 5095303 | EAN 4012196162888 | El.Nr 1656749

Art.nr. / Type

Gjennomføring av polene

Høyeste kontinuerlige spenning AC	385 V

Beskyttelsesklasse	IP20

Produktbeskrivelse

Produktbeskrivelse

Overspenningsavleder type 2

• Til overspenningvern-potensialutjevning iht VDE 0100-443 (IEC 60364-4-44)
• Avledningskapasitet opptil 40 kA (8/20) per Pol ved bril av effektive varistorer
• Modulær pluggbar avleder med skilleanordning og visuell statusindikator
• Låsefunksjon med vibrasjonsvern og spenningskoding
• Kunststoff iht. UL 94 V-0
• FS-variantene har en potensialfri vekselerkontakt til fjernsignalisering

Bruksområde : Potensialutjevning i hoved- og underfordelinger.

Tekniske data

Tilkoblingsmuligheter

Avledningsstrøm (8/20 µs) [totalt]	120 kA
Beskyttelsesklasse	IP20
Beskyttelsesnivå [L-N]	≤1,7
CO2-fotavtrykk (GWP) fra vugge til port	1,6645 kg CO2e / 1 Stykke
Dimensjon	385V
Dreiemoment	4 Nm
Driftstemperatur maks.	80 °C
Driftstemperatur min.	-40 °C
Fjernsignalisering	ja
FM-kontakter	Veksler
Gjennomføring av polene	3
Godkjenninger	VDE, KEMA, UL, ÖVE
Husmateriale overspenningsbeskyttelseskomponenter	PA UL 94 V-0
Høyeste kontinuerlige spenning AC	385 V
Høyeste varige spenning (L-N)	385 V
Integrert sikring	nei
Koblingseffekt AC	230 V; 0,5 A
Koblingseffekt DC	230 V; 0,1 A / 75 V; 0,5 A
Kortslutningsfast	ja
Kortslutningsfasthet ved maks. overstrømvern på nettsiden	50 kA eff
Kravklasse i.h.t. EN 61643-11	Type 2
Ledertverrsnitt fleksibel (fintrådet) maks.	35 mm²
Ledertverrsnitt fleksibel (fintrådet) maks.	2 AWG
Ledertverrsnitt fleksibel (fintrådet) min.	1,5 mm²
Ledertverrsnitt fleksibel (fintrådet) min.	16 AWG
Ledertverrsnitt stiv (én-/flertrådet) maks.	35 mm²
Ledertverrsnitt stiv (én-/flertrådet) maks.	2 AWG
Ledertverrsnitt stiv (én-/flertrådet) min.	16 AWG
Ledertverrsnitt stiv (én-/flertrådet) min.	1,5 mm²
Luftfuktighet maks.	95 %

Luftfuktighet min.	5 %
Maks. forankoblet sikring	160 A
Maks. overstrømvern på nettsiden	160 A gL/gG
Maksimal avledningsstrøm (8/20 μs)	40 kA
Maksimal avledningsstrøm (8/20 μs) [L-N]	40 kA
Merkespenning AC (50 / 60 Hz)	350 V
Minimumsavstand	1,5 mm
Monteringstype	Kapselskinne 35 mm
Nettform	Annet
Nettform TN	ja
Nettform TN-C	ja
Nominell avledningsstrøm (8/20 µs)	20 kA
Nominell avledningsstrøm (8/20 µs) [L-N]	20 kA
Pol antall	3
Reaksjonstid	<25 ns
Restspenning [L-N] @ 1 kA	1,2 kV
Restspenning [L-N] @ 5 kA	1,4 kV
Signalisering på enheten	optisk
SPD iht. IEC 61643-1	klasse II
SPD iht. UL 1449	Type 4
Temperaturområde for bruk maks.	80 °C
Temperaturområde for bruk min.	-40 °C
Testklasse type 2	ja
Tilkoblingstverrsnitt FM-klemming maks.	16 AWG
Tilkoblingstverrsnitt FM-klemming maks.	1,5 mm²
Tilkoblingstverrsnitt FM-klemming min.	0,5 mm²
Tilkoblingstverrsnitt FM-klemming min.	21 AWG
TOV-spenning [L-N] - feilsikkermodus - 120 min	670 V
TOV-spenning [L-N] - motstandsmodus - 5 s	510 V
Utblåsende	nei
