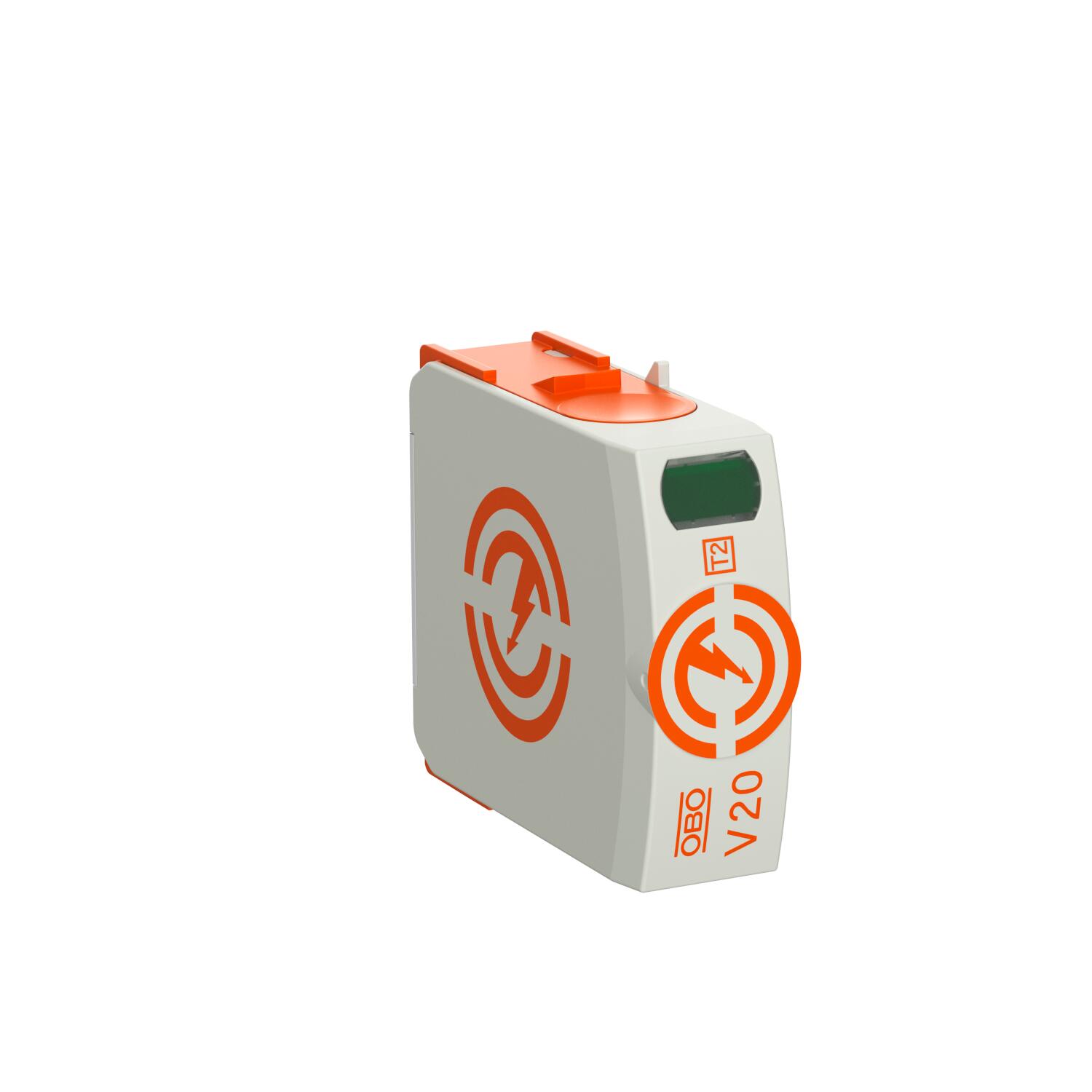

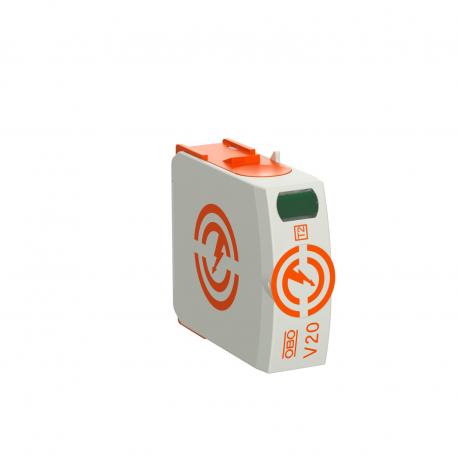

Overdel V20 385 V

Art.nr. 5095368 | EAN 4012196163601 | El.Nr 1656766

Art.nr. / Type

Gjennomføring av polene	1

Høyeste kontinuerlige spenning AC

Beskyttelsesklasse	IP20

Produktbeskrivelse

Produktbeskrivelse

Overdeler, overspenningsavleder type 2

• Til overspenningsvernpotensialutjevning iht. VDE 0100-443 (IEC 60364-4-44)
• Avlederevne inntil 40 kA (8/20) per pol med effektive varistorer

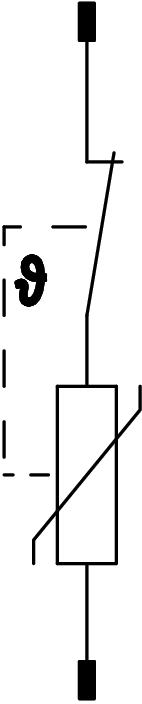

• Modulær pluggbar overdel med dynamisk skilleanordning og visuell statusindikator
• Låsefunksjon med vibrasjonsvern og spenningskoding
• Plast etter UL 94 V-0

Tekniske data

Tekniske data

Beskyttelsesklasse	IP20
Beskyttelsesnivå [L-N]	≤1,7
Dimensjon	385V
Driftstemperatur maks.	80 °C
Driftstemperatur min.	-40 °C
Fjernsignalisering	nei
Gjennomføring av polene	1
Godkjenninger	VDE
Husmateriale	PA UL 94 V-0
Høyeste kontinuerlige spenning AC	385 V
Høyeste varige spenning (L-N)	385 V
Integrert sikring	nei
Kortslutningsfast	ja
Kortslutningsfasthet ved maks. overstrømvern på nettsiden	50 kA eff
Kravklasse i.h.t. EN 61643-11	Type 2
Maksimal avledningsstrøm (8/20 μs)	40 kA

Maksimal avledningsstrøm (8/20 μs) [L-N]	40 kA
Merkespenning AC (50 / 60 Hz)	230 V
Minimumsavstand	1,5 mm
Monteringstype	på grunnelement
Nettform	Annet
Nominell avledningsstrøm (8/20 µs)	20 kA
Nominell avledningsstrøm (8/20 µs) [L-N]	20 kA
Pol antall	1
Restspenning [L-N] @ 1 kA	1,2 kV
Restspenning [L-N] @ 5 kA	1,4 kV
Signalisering på enheten	optisk
SPD iht. IEC 61643-1	klasse II
SPD iht. UL 1449	Type 4
Testklasse type 2	ja
Utblåsende	nei

Alle typer

Alle typer

Type	Gjennomføring av polene	Høyeste kontinuerlige spenning AC	Beskyttelsesklasse	El.Nr	Art.nr.	Mengde	Minste salgsenhet
V20-0-75	1	75 V	IP20	1656762	5095360	Stykk	1 Stykk
V20-0-150	1	150 V	IP20	1656763	5095362	Stykk	1 Stykk
V20-0-280	1	280 V	IP20	1656764	5095364	Stykk	1 Stykk
V20-0-385	1	385 V	IP20	1656766	5095368	Stykk	1 Stykk
V20-0-440	1	440 V	IP20	1656767	5095370	Stykk	1 Stykk
V20-0-550	1	550 V	IP20	1656768	5095372	Stykk	1 Stykk
