Nivellerbar kassett med ledningsuttak, RKSN, rustfritt stål 105 | 150 | 20 | 105 | Svingbart Ledningsuttak | 9

Nivellerbar kassett med ledningsuttak, RKSN, rustfritt stål

Art.nr. 7409218 | EAN 4012195867227

Art.nr. / Type

Gulvhøyde min.

Gulvhøyde maks.

Tykkelse gulvbelegg

Mål "h"

Utførelse kabeluttak	Svingbart Ledningsuttak

Nominell størrelse for innbyggingsenheter	9

Produktbeskrivelse

Produktbeskrivelse

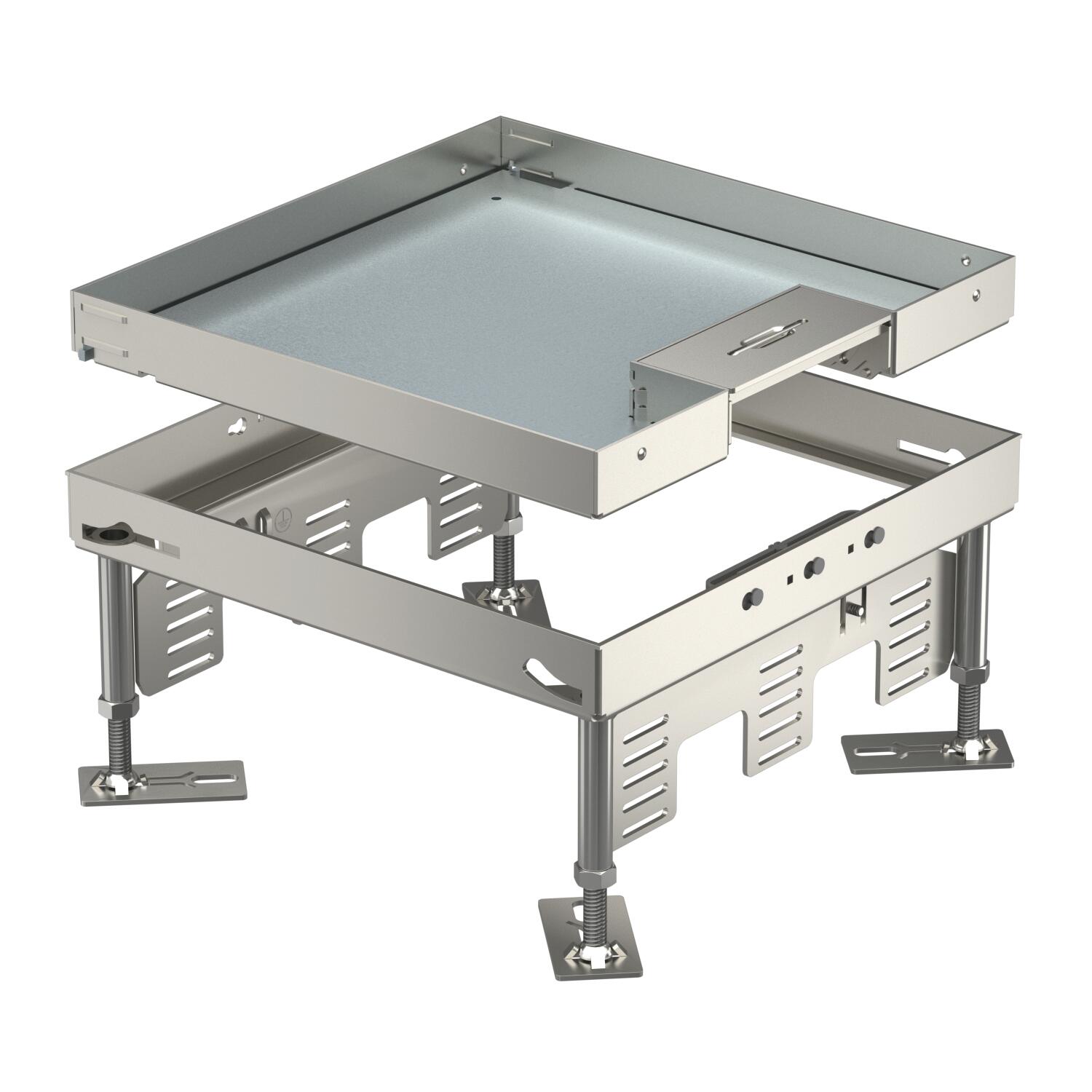

Nivellerbar kassett i nominell størrelse 9 med ledningsuttak for å montere installasjonsapparater i gulv innendørs som rengjøres vått eller tørt.
For montering av 3 universale bæresystemer UT4 for 9 enkelt-installasjonsenheter med bærering/bærebøyle eller 12 Modul 45®-enheter.
Height-adjustable square cassette, 3-compartment, with cord outlet of nominal size 9 for the installation of accessories. Cassette suitable for the use in trunking systems, raised and cavity floors in dry- and wet-cleanded floors in indoor areas. Suitable only for smooth floor coverings. Three cover plates APMT5 can be installed.

Tekniske data

Tekniske data

Antall installasjonsbokser	3
Antall installerbare enheter	12
Antall kabeluttak	1
Apparatholder til montering av installasjonsbokser	ja
Beskyttelsesgrad (IP) når den brukes	IP20
Beskyttelsesgrad (IP) når den ikke er i bruk	IP40
Beskyttelsesgrad IK-kode	IK10

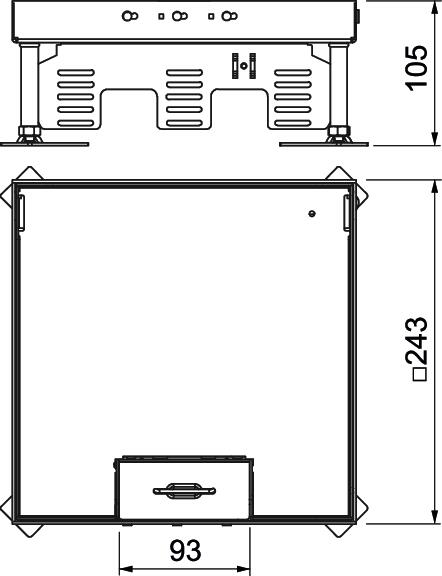

Bredde	243 mm
Bredde innbyggingsmål	244 mm
CO2-fotavtrykk (GWP) fra vugge til port	20,7553 kg CO2e / 1 Stykke
Dimensjon	243x243mm
Egnet til dobbeltgulvinnbygging	ja
Egnet til hulgulv	ja
Frakoblingsbar	nei
Godkjenninger	VDE
Gulvhøyde maks.	150 mm
Gulvhøyde min.	105 mm

Innbyggingsdybde	105 mm
Lengde	243 mm
Lengde innbyggingsmål	244 mm
Mål "h"	105 mm
Materiale	spesialstål, rustfritt 1.4301
Merkestørrelse	350 mm
Nivelleringsområde maks.	150 mm
Nivelleringsområde min.	105 mm
Nominell størrelse for innbyggingsenheter	9
Tunglastutførelse	nei
Tykkelse gulvbelegg	20 mm
Type innbyggingssystem	UT4
Utførelse	kvadratisk
Utførelse kabeluttak	Svingbart Ledningsuttak
Vedlikehold av gulv	tørr
Vertikal last, liten flate	til 3 000 N
Vertikal last, stor flate	til 15 000 N

Alle typer

Alle typer

Type	Gulvhøyde min.	Gulvhøyde maks.	Tykkelse gulvbelegg	Mål "h"	Utførelse kabeluttak	Nominell størrelse for innbyggingsenheter	Art.nr.	Mengde	Minste salgsenhet
RKSN2 9 VS 20	105 mm	150 mm	20 mm	105 mm	Svingbart Ledningsuttak	9	7409218	Stykk	1 Stykk
RKSN2 9 VS 25	110 mm	155 mm	25 mm	110 mm	Svingbart Ledningsuttak	9	7409220	Stykk	1 Stykk

Tilbehør

Systemtilbehør

Produkter	Type	El.Nr	Art.nr.	Mengde	Minste salgsenhet
Nivelleringsenhet RKNEV2	RK NEV2 110	-----	7405815	Pakningsenhet	1 Pakningsenhet
Terrazzo-Forskalingstopp for nivellerbare kassetter nominell størrelse 9	SK RK9	-----	7404372	Stykk	1 Stykk
Monteringslokk 350 nominell størrelse 9	DUG 350-3 9	1226086	7400513	Stykk	1 Stykk
Universalboks UT4, med deksel for Modul 45®-apparater, systemlengde 208 mm	UT4 45 4	1200145	7408727	Stykk	1 Stykk
