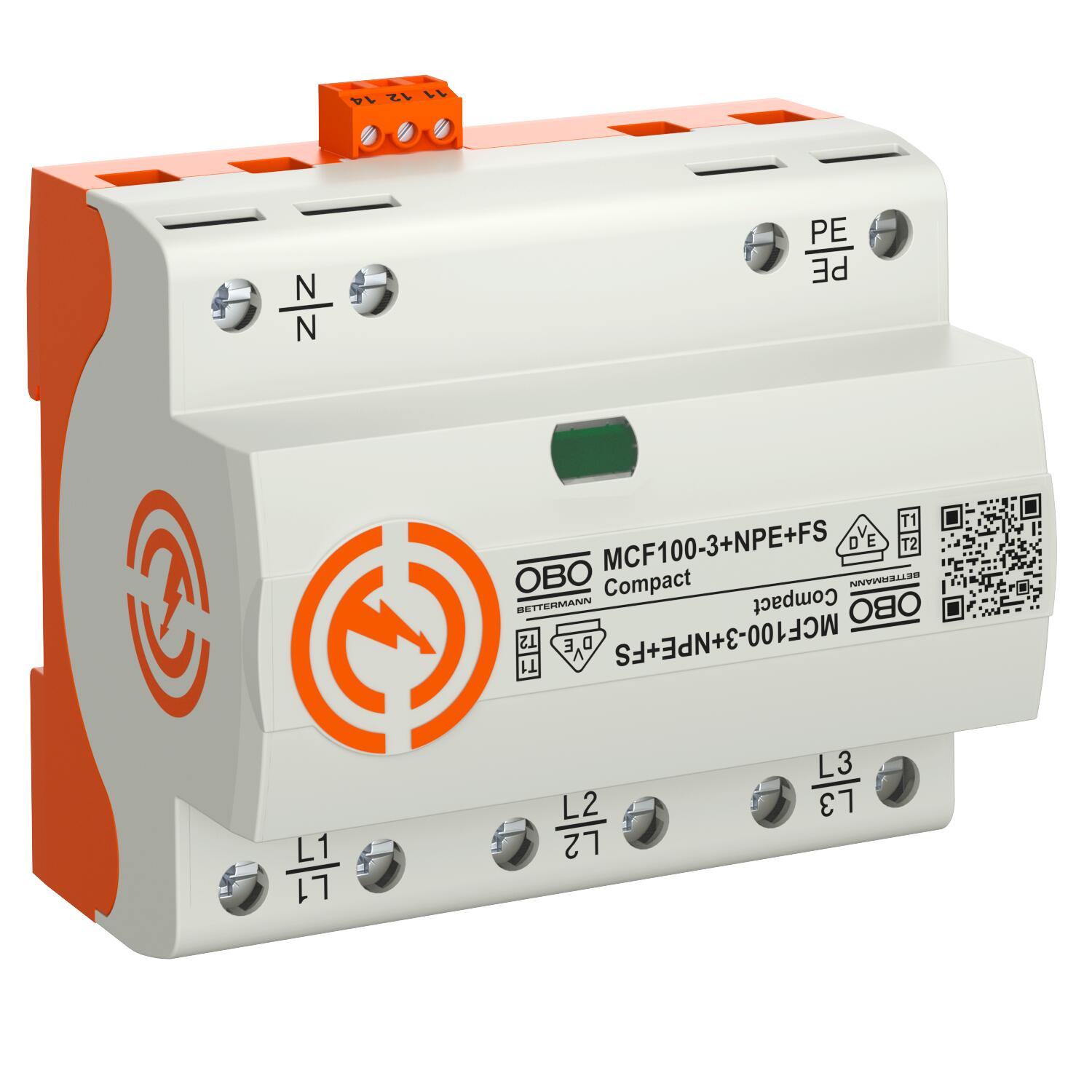

LightningController Compact - MCF100
Art.nr. 5096987 | EAN 4012196487332
- Produktbeskrivelse
-
ProduktbeskrivelseKombiavleder, lyn- og overspenningsavleder type 1+2
• beskyttelsesnivå ≤ 1,5 kV
• for lynvernpotensialutjevning iht. VDE 0185-305 (IEC 62305)
• lynstrømavledningskapasitet inntil 100 kA (10/350) 3+NPE
• slukker sekundærstrømmer 50 kA Ipeak, avlederforsikring opptil 315 A gL/gG
• oppfyller kravene i VDE-AR-N 4100 for bruk i fortellerområdet
• kapslet, ikke utblåsende gnistgap-avleder for bruk i fordelingsskap
Bruk: Industrianlegg og bygninger med utvendig lynvern klasse I til IV.
Compact beskyttelsesenhet
-
- Tekniske data
-

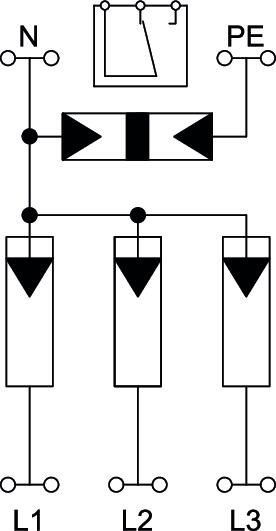

Tilkoblingsmuligheter

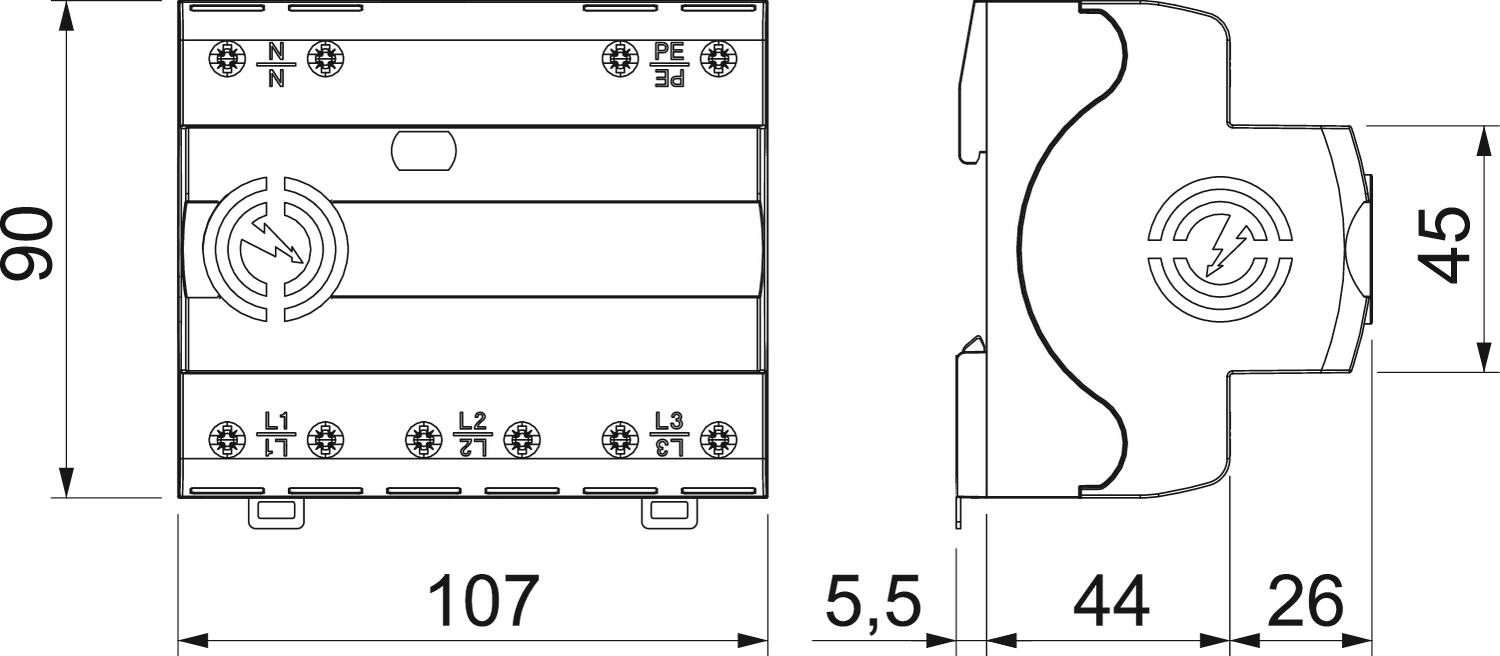

Avledningsstrøm (8/20 µs) [totalt] 100 kA Beskyttelsesklasse IP20 Beskyttelsesnivå [L-N] ≤1,5 Bredde 107 mm CO₂-fotavtrykk (GWP) fra vugge til port 2,5954 kg CO₂e / 1 Stykke Dimensjon 255V Dreiemoment 5 Nm Driftstemperatur maks. 80 °C Driftstemperatur min. -40 °C Felles beskyttelsesnivå [L-PE] 2,5 kV Fjernsignalisering ja FM-kontakter Veksler Følgestrøm-slukkingsevne (eff) [N-PE] 50 kA Gjennomføring av polene 3+N/PE Godkjenninger VDE Husmateriale PA UL 94 V-0 Høyde 70 mm Høyeste kontinuerlige spenning AC 255 V Høyeste varige spenning (L-N) 255 V Høyeste varige spenning (N-PE) 255 V Koblingseffekt AC 250V/ 1,5A Koblingseffekt DC 250V/ 0,1A Kortslutningsfasthet ved maks. overstrømvern på nettsiden 50 kA eff Kravklasse i.h.t. EN 61643-11 Type 1+2 Ledertverrsnitt fleksibel (fintrådet) maks. 25 mm² Ledertverrsnitt fleksibel (fintrådet) maks. 3 AWG Ledertverrsnitt fleksibel (fintrådet) min. 1,5 mm² Ledertverrsnitt fleksibel (fintrådet) min. 16 AWG Ledertverrsnitt stiv (én-/flertrådet) maks. 2 AWG Ledertverrsnitt stiv (én-/flertrådet) maks. 35 mm² Ledertverrsnitt stiv (én-/flertrådet) min. 1,5 mm² Ledertverrsnitt stiv (én-/flertrådet) min. 16 AWG Ledningstype for overspenningsvern Energiledning AC Lengde 90 mm Lynstøtstrøm (10/350) [totalt] 100 kA Lynstøtstrøm (10/350 μs) 25 kA Maks. forankoblet sikring 315 A Maks. overstrømvern på nettsiden 315 A Maksimal avledningsstrøm (8/20 μs) 50 kA Maksimal avledningsstrøm (8/20 μs) [L-N] 50 kA Maksimal avledningsstrøm (8/20 μs) [N-PE] 100 kA Merkespenning AC (50 / 60 Hz) 230 V Monteringstype Kapselskinne 35 mm Nettform TT Nettform TN ja Nettform TN-C-S ja Nettform TN-S ja Nettform TT ja Nominell avledningsstrøm (8/20 µs) 35 kA Nominell avledningsstrøm (8/20 µs) [L-N] 35 kA Nominell avledningsstrøm (8/20 µs) [N-PE] 100 kA Pol antall 4 Reaksjonstid <100 ns Signalisering på enheten optisk SPD iht. IEC 61643-1 klasse I+II SPD iht. UL 1449 Type 4 Tilkoblingstverrsnitt FM-klemming maks. 16 AWG Tilkoblingstverrsnitt FM-klemming maks. 1,5 mm² Tilkoblingstverrsnitt FM-klemming min. 28 AWG Tilkoblingstverrsnitt FM-klemming min. 0,5 mm² TOV-spenning [L-N] - feilsikkermodus - 120 min 442 V TOV-spenning [L-N] - motstandsmodus - 5 s 440 V TOV-spenning [N-PE] - motstandsmodus - 200 ms 1200 V - Alle typer
