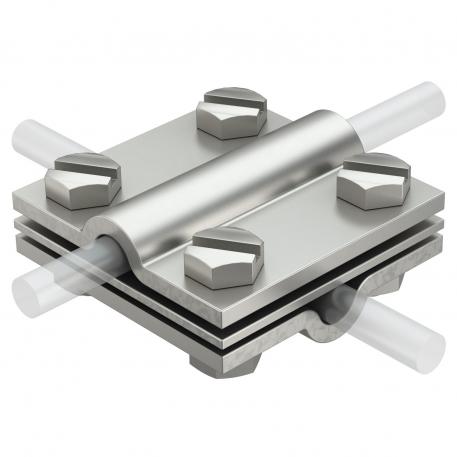

Kryssforbinder med mellomplate for Rd 8-10 mm, bred utførelse A4

Art.nr. 5312294 | EAN 4012196428045

Art.nr. / Type

Pasning	Rd 8-10 mm

Produktbeskrivelse

Produktbeskrivelse

• Oppfyller kravene i VDE 0185-305-3 (IEC/ EN 62305-3)

• Pasning: Rd 8-10 x Rd 8-10 / FL 30

• Med mellomplate

• Monteres med 4 sekskantskruer M8 x 25 og 4 sekskantmutre M8

Tekniske data

Tekniske data

CO2-fotavtrykk (GWP) fra vugge til port	1,4828 kg CO2e / 1 Stykke
Dimensjon	8-10mm
Egnet for tilkobling	Rundleder Rd 8-10 / Rd 8-10
Lynstrømkapasitet	H/100 kA
Materiale	spesialstål, rustfritt 1.4401

Mellomplate	ja
Pasning	Rd 8-10 mm
Type festeskrue	Sekskantskrue
Type forbinder	Kryssforbinder

Alle typer

Alle typer

Type	Pasning	El.Nr	Art.nr.	Mengde	Minste salgsenhet
252 S1 V4A	Rd 8-10 mm	-----	5312294	Stykk	2800 Stykk
252 8-10 V4A	Rd 8-10 mm	1234106	5312318	Stykk	10 Stykk

Nedlastinger

Datablad 252 S1 V4A / 5312294 , 0.19MB , pdf

Rettledning Retningslinjer for lynvern , 2.10MB , pdf

Rettledning Retningslinjer for jordingssystemer , 2.10MB , pdf

Katalog Jording og potensialutjevning , 16.24MB , pdf

REACH Samsvarserklæring 252 S1 V4A / 5312294 , 0.12MB , pdf

Last ned

RoHS Samsvarserklæring 252 S1 V4A / 5312294 , 0.13MB , pdf

Last ned

Kjøpehjelp Valghjelp for fundament- og ringjording iht. DIN 18014 , 0.19MB , pdf

Monteringsanvisning Monterings- og installasjonsanvisning kryssforbinder , 2.00MB , pdf

Last ned

Produktgrafikk 252 S1 V4A / 5312294, 104.22 kB, jpg

Målt tegning 252 S1 V4A / 5312294, 75.51 kB, jpg

252 S1 V4A / 5312294
