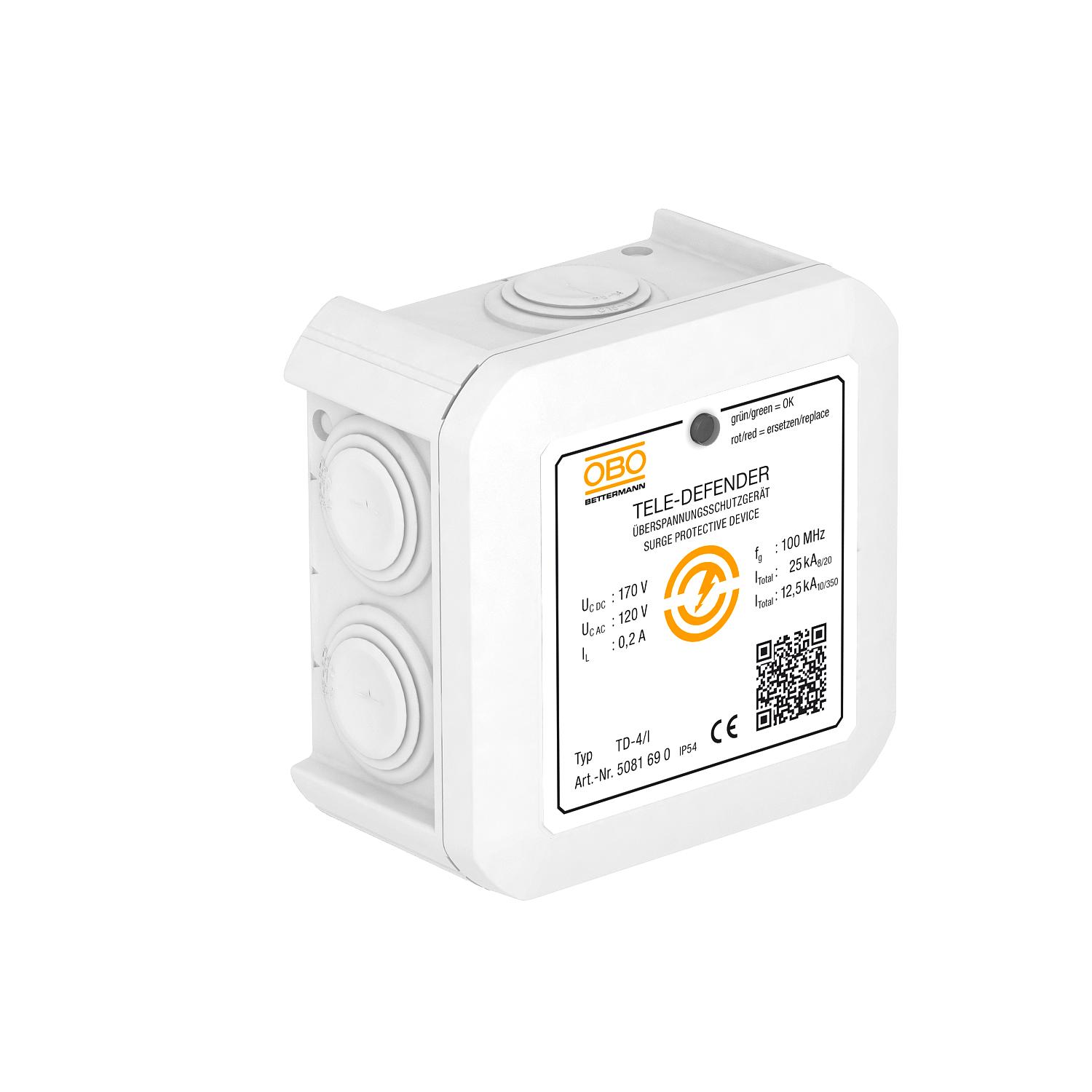

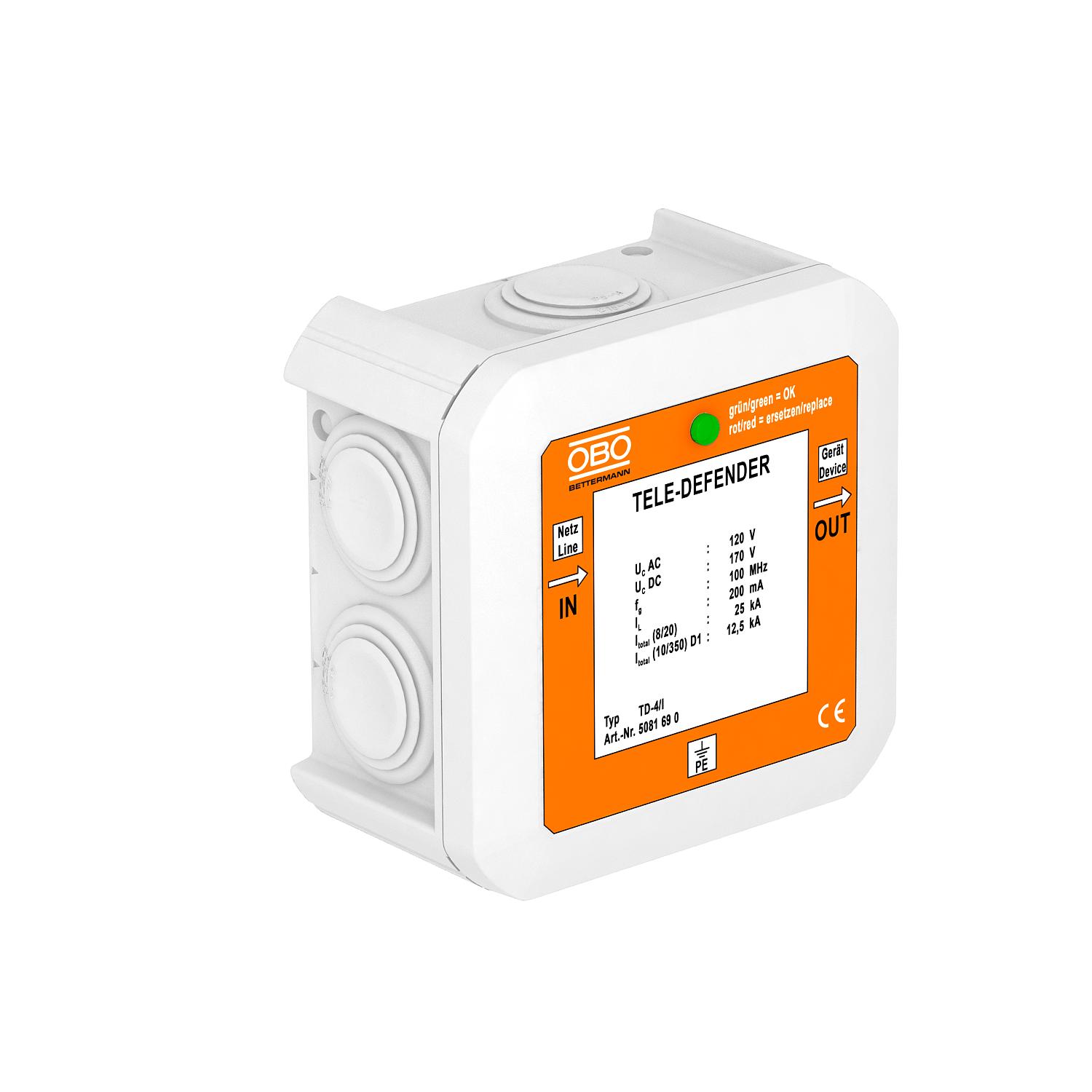

Kombibeskyttelsesenhet TD-4/I for ISDN- og DSL-systemer
Art.nr. 5081690 | EAN 4012196034352
- Produktbeskrivelse
-
ProduktbeskrivelseDataledningsbeskyttelsesapparat for telekommunikasjonssystemer
• Lavt beskyttelsesnivå ved høy strømbelastning
• "Push-In"-klemmer for hurtig installasjon
• Båndbredde optimert for sikker overføring
• Utenpåliggende montasje
• Optisk funksjonsindikering
Bruksområde: DSL-systemer, ISDN eller analog telekommunikasjon
-
- Tekniske data
-
Tekniske data
Antall poler 4 Avlederovervåking nei Beskyttelsesklasse IP54 Beskyttelsesnivå fase - fase <300 V Beskyttelsesnivå fase - jord <650 V Beskyttelsesnivå skjerm - jord (S-PE) 850 V CO2-fotavtrykk (GWP) fra vugge til port 0,4171 kg CO2e / 1 Stykke Dimensjon 170V Eksplosjonstestet utførelse nei Farge hvit Fjernmeldekontakt nei Grensefrekvens 100 MHz Høyeste kontinuerlige spenning AC 120 V Høyeste varige spenning DC 170 V Impulsstrøm 2,5 kA Innskuddsdemping (insertion loss) ≤3 dB Isolasjonsmotstand >1 MΩ Kapasitet (fase-fase) <50 pF Kapasitet (fase-jord) <10 pF Kategorie Type 1+2+3 / D1+C2+C1 Ledningstype for overspenningsvern Telekommunikasjonskabel LPZ 0→3 Materiale plast Nominell strøm AC 0,14 A Nominell strøm DC 0,2 A Pluggsystem RJ11 Samlet avledningsstrøm (10/350) D1: 12,5 kA Samlet avledningsstrøm (8/20) 25 kA Seriemotstand per fase 9 Ω ± 10 % Signalisering på enheten optisk Skjerm tilkobling ja Skjerming indirekte SPD iht. IEC 61643-21 Klasse I+II+III / D1+C2+C1 Støtstrømfasthet fase - fase C2: 18 kV / 9 kA (8/20µs) Støtstrømfasthet fase - jord C2: 18 kV / 9 kA (8/20µs) Temperaturområde for bruk maks. 80 °C Temperaturområde for bruk min. -40 °C Teststandard IEC 61643-21 Tilkoblingstverrsnitt fleksibelt maks. 0,75 mm² Tilkoblingstverrsnitt fleksibelt min. 0,14 mm² Tilkoblingstverrsnitt flertrådet maks. 0,75 mm² Tilkoblingstverrsnitt flertrådet min. 0,14 mm² Tilkoblingstverrsnitt stivt maks. 0,75 mm² Tilkoblingstverrsnitt stivt min. 0,14 mm² - Alle typer
