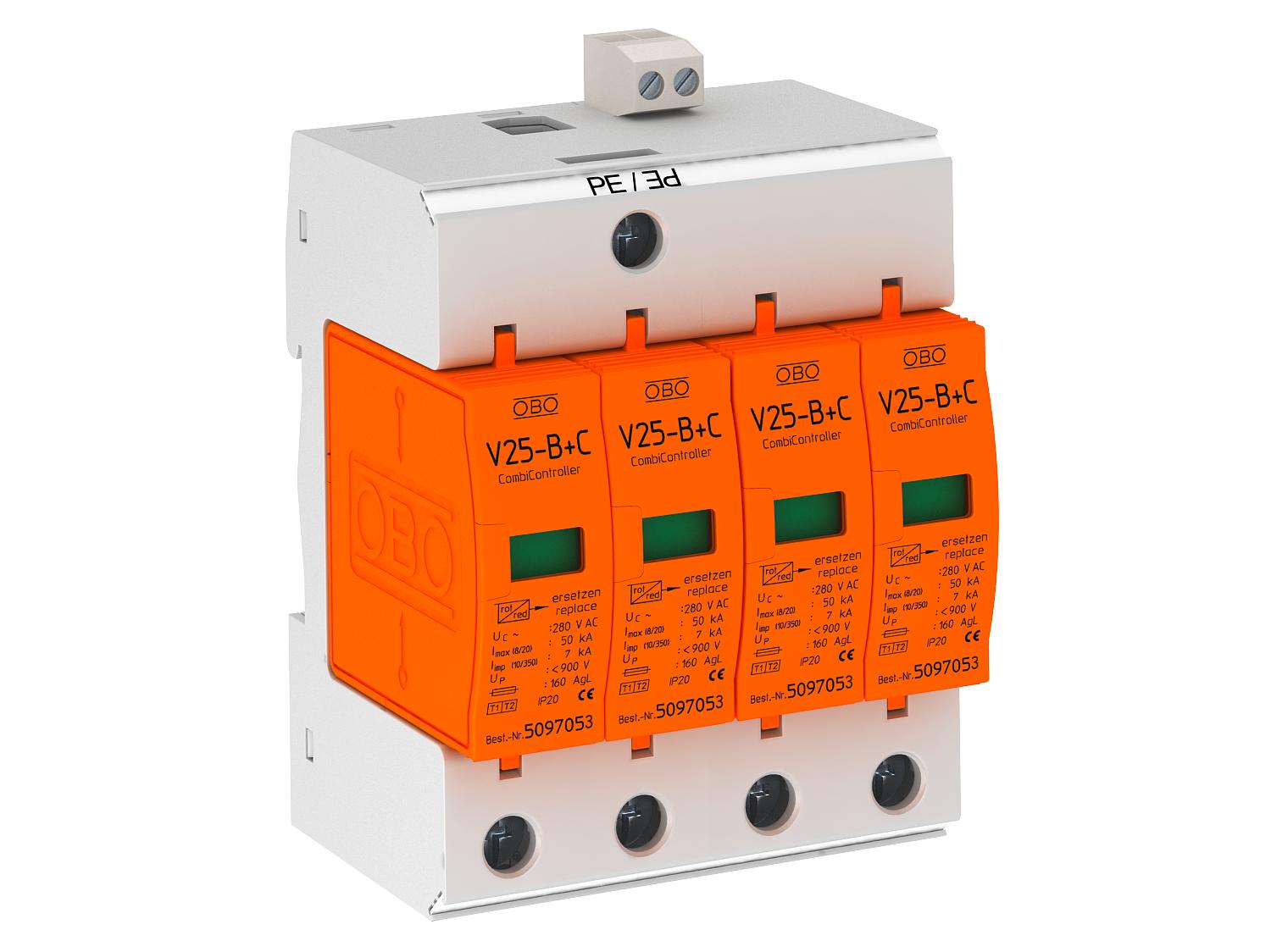

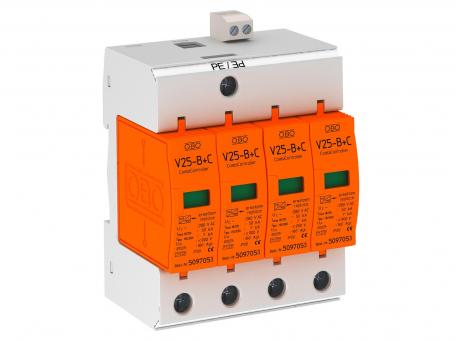

Kombiavleder V25 4-polet 280 V med fjernsignalisering 4 | 280 | IP20

Kombiavleder V25 4-polet 280 V med fjernsignalisering

Art.nr. 5094493 | EAN 4012195239932

Art.nr. / Type	5094493 / V25-B+C 4-FS280

Gjennomføring av polene	4

Høyeste kontinuerlige spenning AC	280 V

Beskyttelsesklasse	IP20

Produktbeskrivelse

Produktbeskrivelse

Kombiavleder, lyn- og overspenningsavleder type 1+2

• Komplett enhet med over- og underdel, ferdigkoblet og tilkoblingsklar
• Egner for TN-nett
• Med fjernsignalisering, potensialfri omkoplingskontakt, for funksjonsovervåkning
• Beskyttelsesnivå < 0,9 kV
• Avleder, påsettbar med dynamisk skilleanordning
• Optisk funksjonsindikator
• Innkapslet sinkoksid-varistor-avleder uten gnistavgivelse til bruk i alminnelige fordelingsskap
• Tilkoblingene er merket
• FS-variant med fjernmeldekontakt (potensialfri arbeidskontakt)

Brukseksempel: Bygninger med strømforsyning via luftledning eller for å oppnå lynvernpotensialutjevning i boligbygg.
* Komplett = over- og underdel
Med meldekontakt (potensialfri veksler FS)

Tekniske data

Tilkoblingsmuligheter

Avledningsstrøm (8/20 µs) [totalt]	120 kA
Beskyttelsesklasse	IP20
CO2-fotavtrykk (GWP) fra vugge til port	1,85 kg CO2e / 1 Stykke
Dimensjon	280V
Driftstemperatur maks.	80 °C
Driftstemperatur min.	-40 °C
Fjernsignalisering	ja
Gjennomføring av polene	4
Høyeste kontinuerlige spenning AC	280 V
Høyeste varige spenning DC	200 V
Kravklasse i.h.t. EN 61643-11	Type 1+2
Ledertverrsnitt stiv (én-/flertrådet) maks.	35 mm²
Ledertverrsnitt stiv (én-/flertrådet) min.	2,5 mm²
LPZ	0→2
Lynstøtstrøm (10/350) [totalt]	25 kA
Lynstøtstrøm (10/350 μs)	7 kA
Maks. forankoblet sikring	160 A

Maks. overstrømvern på nettsiden	160
Maksimal avledningsstrøm (8/20 μs)	50 kA
Merkespenning AC (50 / 60 Hz)	230 V
Nettform	Annet
Nettform TN	ja
Nettform TN-C	ja
Nettform TN-C-S	ja
Nettform TN-S	ja
Nominell avledningsstrøm (8/20 µs)	30 kA
Nominell avledningsstrøm (8/20 µs) [L-N]	30 kA
Nominell avledningsstrøm (8/20 µs) [N-PE]	30 kA
Pol antall	4
Reaksjonstid	<25 ns
Signalisering på enheten	optisk
SPD iht. IEC 61643-1	klasse I+II
Utblåsende	nei
Utførelse	4-polet med FS
