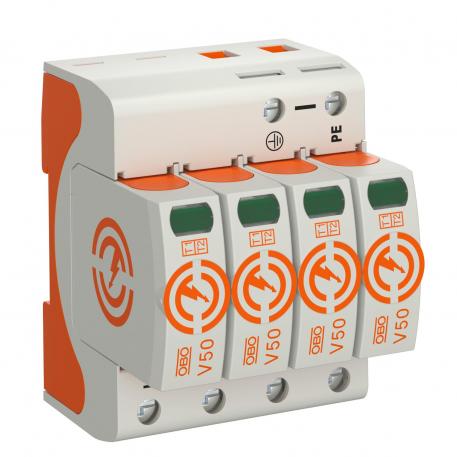

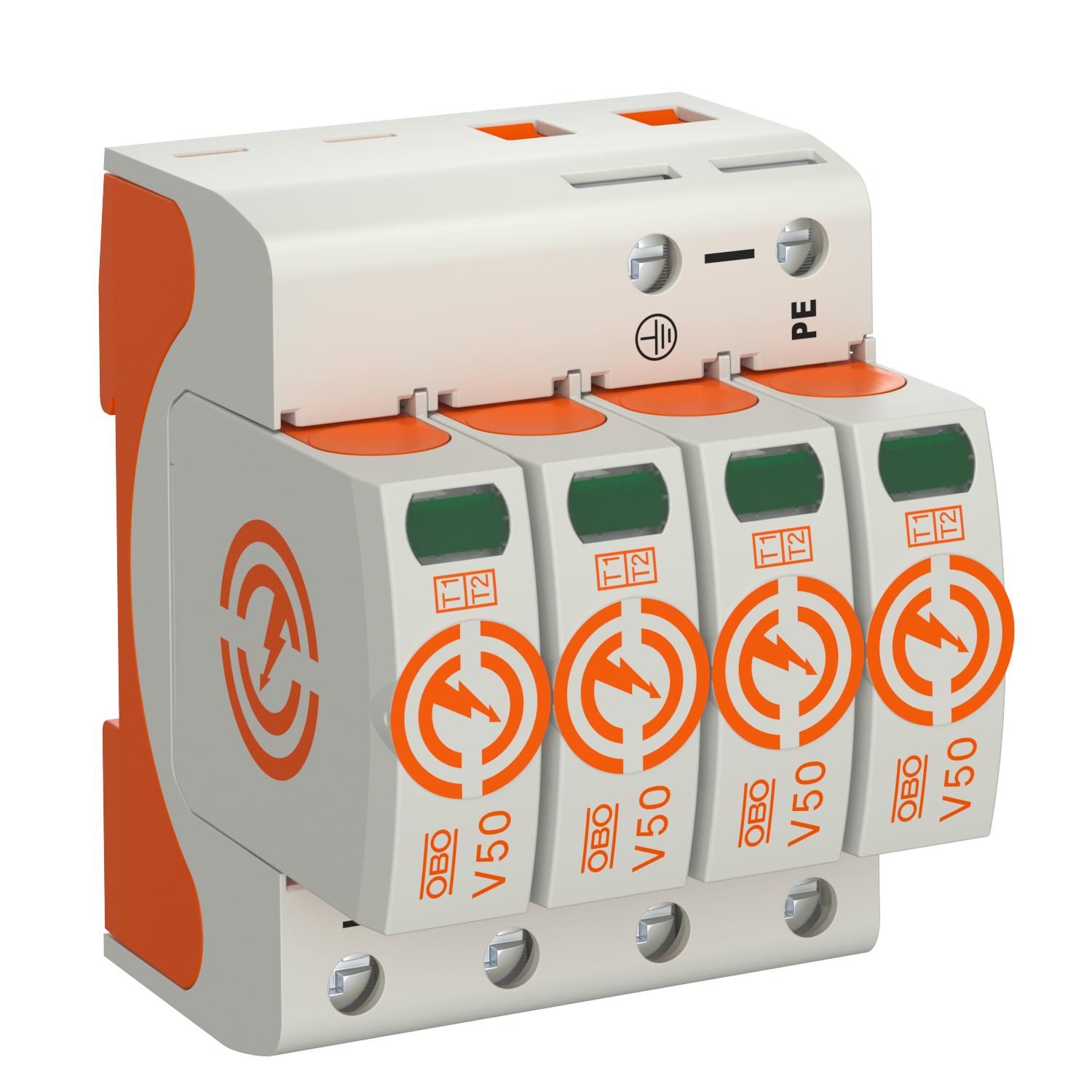

Kombiavleder V 50, 4-polet 280 V 4 | 280 | IP20

Kombiavleder V 50, 4-polet 280 V

Art.nr. 5093513 | EAN 4012196159628 | El.Nr 1656701

Art.nr. / Type

Gjennomføring av polene

Høyeste kontinuerlige spenning AC	280 V

Beskyttelsesklasse	IP20

Produktbeskrivelse

Produktbeskrivelse

Lynstrømkombiavleder type 1+2

• Til lynbeskyttelsepotensialutjevning iht. VDE 0185-305 (IEC 62305)
• Lynstrømavlederevne 12,5 kA (10/350) per pol og inntil 50 kA (10/350) tilsammen
• Modulær pluggbar avleder med dynamisk skilleinnretning og visuell statusindikator
• Låsefunksjon med vibrasjonsvern og spenningskoding
• Plast etter UL 94 V-0
• FS-variantene har en potensialfri vekslerkontakt til fjernsignalisering

Bruksområde: Lynvernpotensialutjevning til bygninger i klasse III og IV.
* Komplett = over- og underdel

Tekniske data

Tilkoblingsmuligheter

Avledningsstrøm (8/20 µs) [totalt]	160 kA
Beskyttelsesklasse	IP20
Beskyttelsesnivå [L-N]	≤1,3
CO2-fotavtrykk (GWP) fra vugge til port	1,8156 kg CO2e / 1 Stykke
Dimensjon	280V
Dreiemoment	4 Nm
Driftstemperatur maks.	80 °C
Driftstemperatur min.	-40 °C
Fjernsignalisering	nei
Gjennomføring av polene	4
Godkjenninger	VDE
Husmateriale	PA UL 94 V-0
Høyeste kontinuerlige spenning AC	280 V
Høyeste varige spenning (L-N)	280 V
Integrert sikring	nei
Kortslutningsfasthet ved maks. overstrømvern på nettsiden	50 kA eff
Kravklasse i.h.t. EN 61643-11	Type 1+2
Ledertverrsnitt fleksibel (fintrådet) maks.	35 mm²
Ledertverrsnitt fleksibel (fintrådet) maks.	2 AWG
Ledertverrsnitt fleksibel (fintrådet) min.	1,5 mm²
Ledertverrsnitt fleksibel (fintrådet) min.	16 AWG
Ledertverrsnitt stiv (én-/flertrådet) maks.	35 mm²
Ledertverrsnitt stiv (én-/flertrådet) maks.	2 AWG
Ledertverrsnitt stiv (én-/flertrådet) min.	16 AWG
Ledertverrsnitt stiv (én-/flertrådet) min.	1,5 mm²
Lynstøtstrøm (10/350) [totalt]	50 kA
Lynstøtstrøm (10/350 μs)	12,5 kA
Maks. forankoblet sikring	160 A
Maks. overstrømvern på nettsiden	160 A gL/gG

Maksimal avledningsstrøm (8/20 μs)	50 kA
Maksimal avledningsstrøm (8/20 μs) [L-N]	50 kA
Merkespenning AC (50 / 60 Hz)	230 V
Minimumsavstand	1,5 mm
Monteringstype	Kapselskinne 35 mm
Nettform	TN-S
Nettform TN	ja
Nettform TN-C-S	ja
Nettform TN-S	ja
Nettform TT	nei
Nominell avledningsstrøm (8/20 µs)	30 kA
Nominell avledningsstrøm (8/20 µs) [L-N]	30 kA
Pol antall	4
Reaksjonstid	<25 ns
Restspenning [L-N] @ 1 kA	0,7 kV
Restspenning [L-N] @ 12,5 kA	1 kV
Restspenning [L-N] @ 5 kA	0,8 kV
Signalisering på enheten	optisk
SPD iht. IEC 61643-1	klasse I+II
SPD iht. UL 1449	Type 4
Temperaturområde for bruk maks.	80 °C
Temperaturområde for bruk min.	-40 °C
Tilkoblingstverrsnitt FM-klemming maks.	1,5 mm²
Tilkoblingstverrsnitt FM-klemming maks.	16 AWG
Tilkoblingstverrsnitt FM-klemming min.	21 AWG
Tilkoblingstverrsnitt FM-klemming min.	0,5 mm²
TOV-spenning [L-N] - feilsikkermodus - 120 min	440 V
TOV-spenning [L-N] - motstandsmodus - 5 s	335 V
Utblåsende	nei
