Kombiavleder 3-polet + NPE 3+N/PE | 255 | IP20

Kombiavleder 3-polet + NPE

Art.nr. 5096879 | EAN 4012195077091

Art.nr. / Type	5096879 / MCD 50-B 3+1

Gjennomføring av polene	3+N/PE

Høyeste kontinuerlige spenning AC	255 V

Beskyttelsesklasse	IP20

Produktbeskrivelse

Produktbeskrivelse

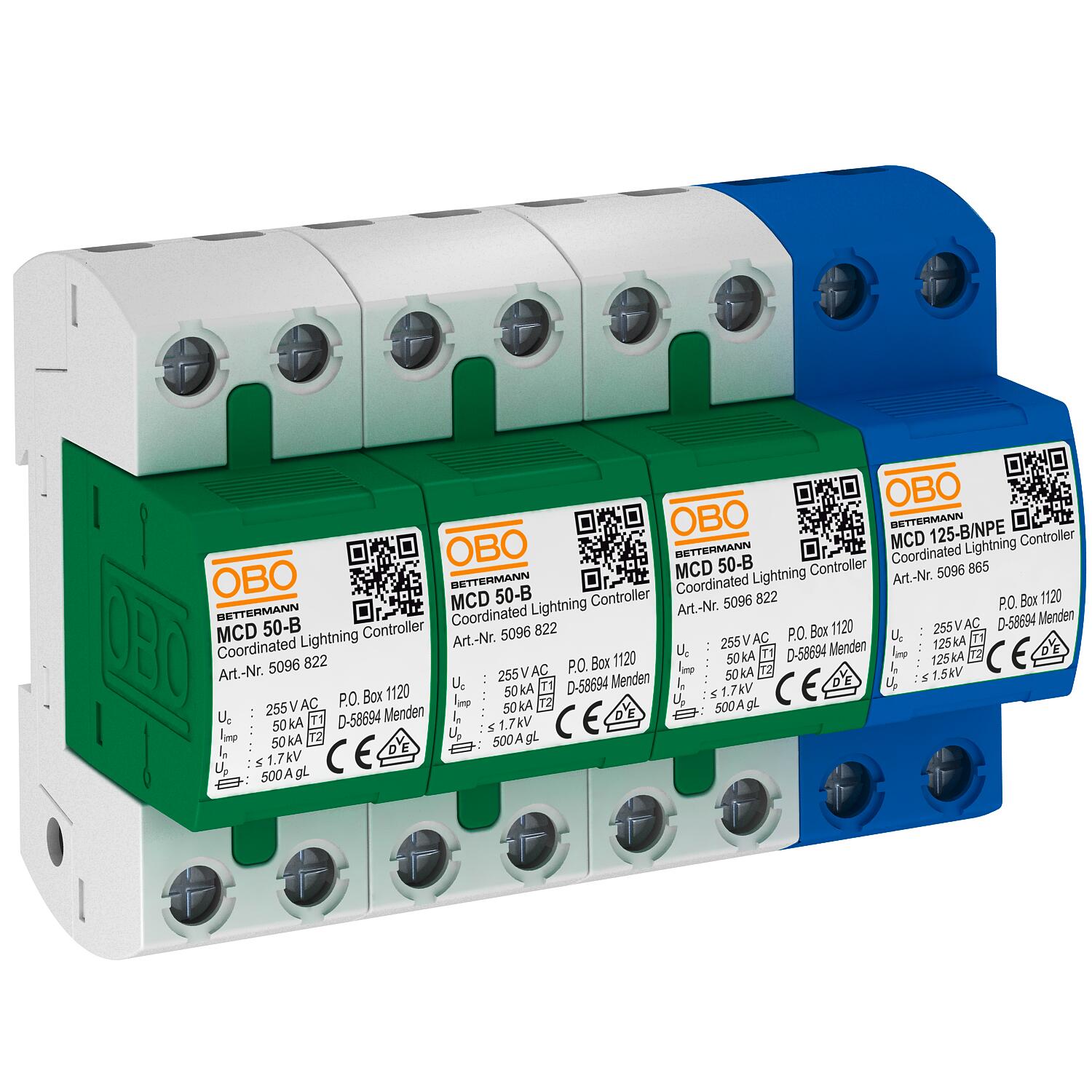

Kombiavleder type 1+2, 4-polet, til bruk i TT- og TN-S-nett.Fullstendig ferdig montert og klar for tilkobling bestående av:
3 x MCD 50-B: Koordinert lynavleder type 1 + 2 i henhold til EN 61643-11 og
1 x MCD 125-B / NPE: Koordinert N-PE gnistgap type 1 + 2 i henhold til EN 61643-11 Til grensesnitt 0 til 2 (LPZ) i samsvar med lynvernsonekonsept iht. IEC 62305 evt. DIN VDE 0185-305.

• lynvernpotensialutjevning iht. VDE 0185-305 (IEC 62305)
• for lynstrømavledningsevne 50 kA (10/350) per pol og opptil 125 kA (10/350) totalt
• beskyttelsesnivå <1,7 kV, muliggjør apparatbeskyttelse
• kortslutningsbestandighet 10 kA, avledningsforsikring opptil 500 A gL/gG
• innkapslet, ikke utblåsende gnistgap

Bruksområde: Industrianlegg og bygninger med ytre lynvern klasse I til IV.

Tekniske data

Tilkoblingsmuligheter

Avledningsstrøm (8/20 µs) [totalt]	125 kA
Beskyttelsesklasse	IP20
Beskyttelsesnivå [L-N]	≤1,7

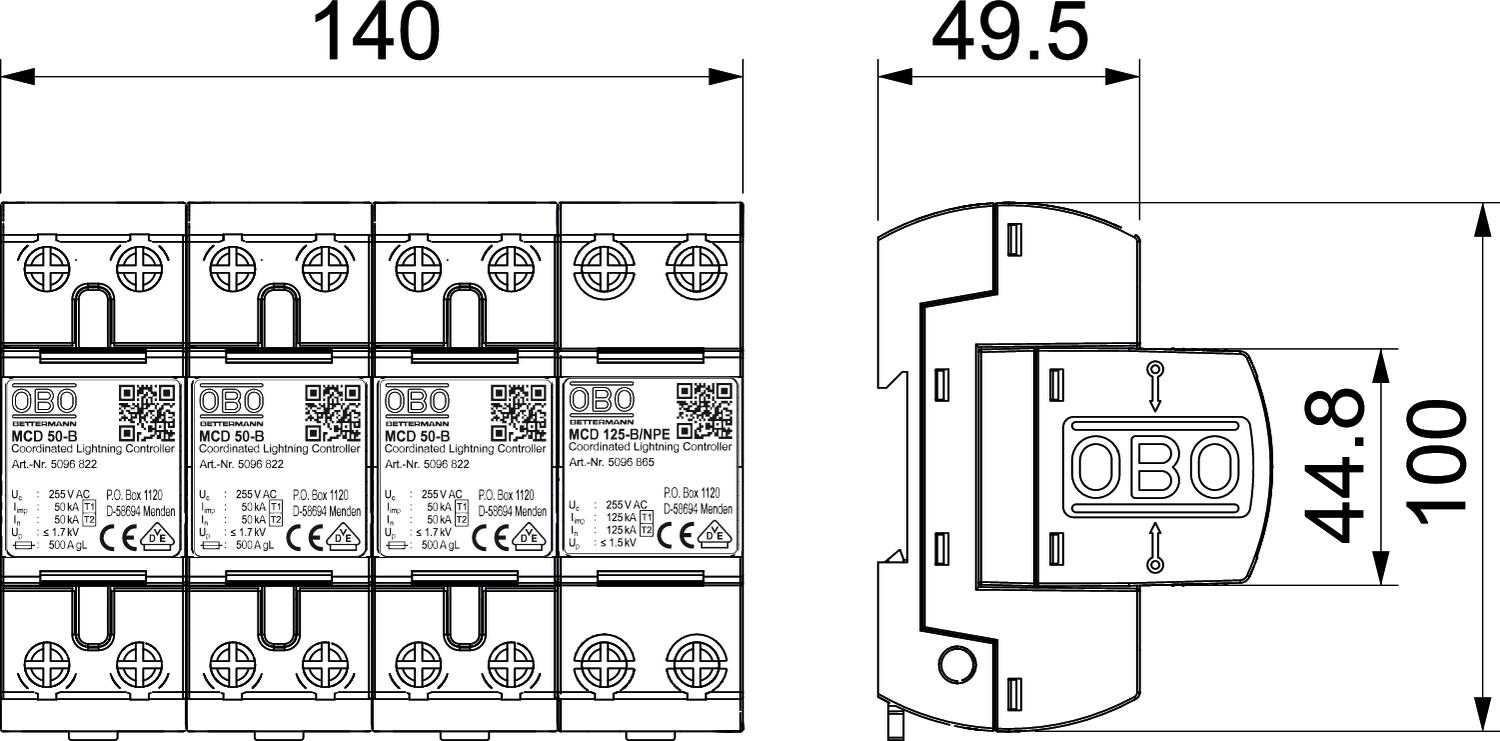

Bredde	140 mm
CO2-fotavtrykk (GWP) fra vugge til port	8,7435 kg CO2e / 1 Stykke
Dimensjon	255V
Driftstemperatur maks.	85 °C
Driftstemperatur min.	-40 °C
Fjernsignalisering	nei
Følgestrøm-slukkingsevne (eff) [N-PE]	0,1 kA
Gjennomføring av polene	3+N/PE
Godkjenninger	VDE
Høyde	69 mm
Høyeste kontinuerlige spenning AC	255 V
Høyeste varige spenning (L-N)	255 V
Høyeste varige spenning (N-PE)	255 V
Kortslutningsfasthet	10 kA
Kortslutningsfasthet ved maks. overstrømvern på nettsiden	10 kA
Kravklasse i.h.t. EN 61643-11	Type 1+2
Ledertverrsnitt stiv (én-/flertrådet) maks.	50 mm²
Ledertverrsnitt stiv (én-/flertrådet) min.	10 mm²
Lengde	100 mm
LPZ	0→2
Luftfuktighet maks.	95 %
Luftfuktighet min.	5 %
Lynstøtstrøm (10/350) [totalt]	125 kA
Lynstøtstrøm (10/350 μs)	50 kA

Maks. forankoblet sikring	500 A
Maks. overstrømvern på nettsiden	500
Merkespenning AC (50 / 60 Hz)	230 V
Monteringstype	Kapselskinne 35 mm
Nettform	TN-S, TT
Nettform DC	nei
Nettform IT	nei
Nettform TN	ja
Nettform TN-C	nei
Nettform TN-C-S	ja
Nettform TN-S	ja
Nettform TT	ja
Nettform øvrige	nei
Nominell avledningsstrøm (8/20 µs)	50 kA
Nominell avledningsstrøm (8/20 µs) [L-N]	50 kA
Nominell avledningsstrøm (8/20 µs) [N-PE]	125 kA
OBO_nominell strøm (inn- / utgangsklemme)	125 A
Pol antall	1
Reaksjonstid	<100 ns
Signalisering på enheten	ingen
SPD iht. IEC 61643-1	klasse I+II
Temperaturområde for bruk maks.	85 °C
Temperaturområde for bruk min.	-40 °C
Testklasse type 1	ja
Testklasse type 2	ja
Utblåsende	nei
Utførelse	3+NPE
