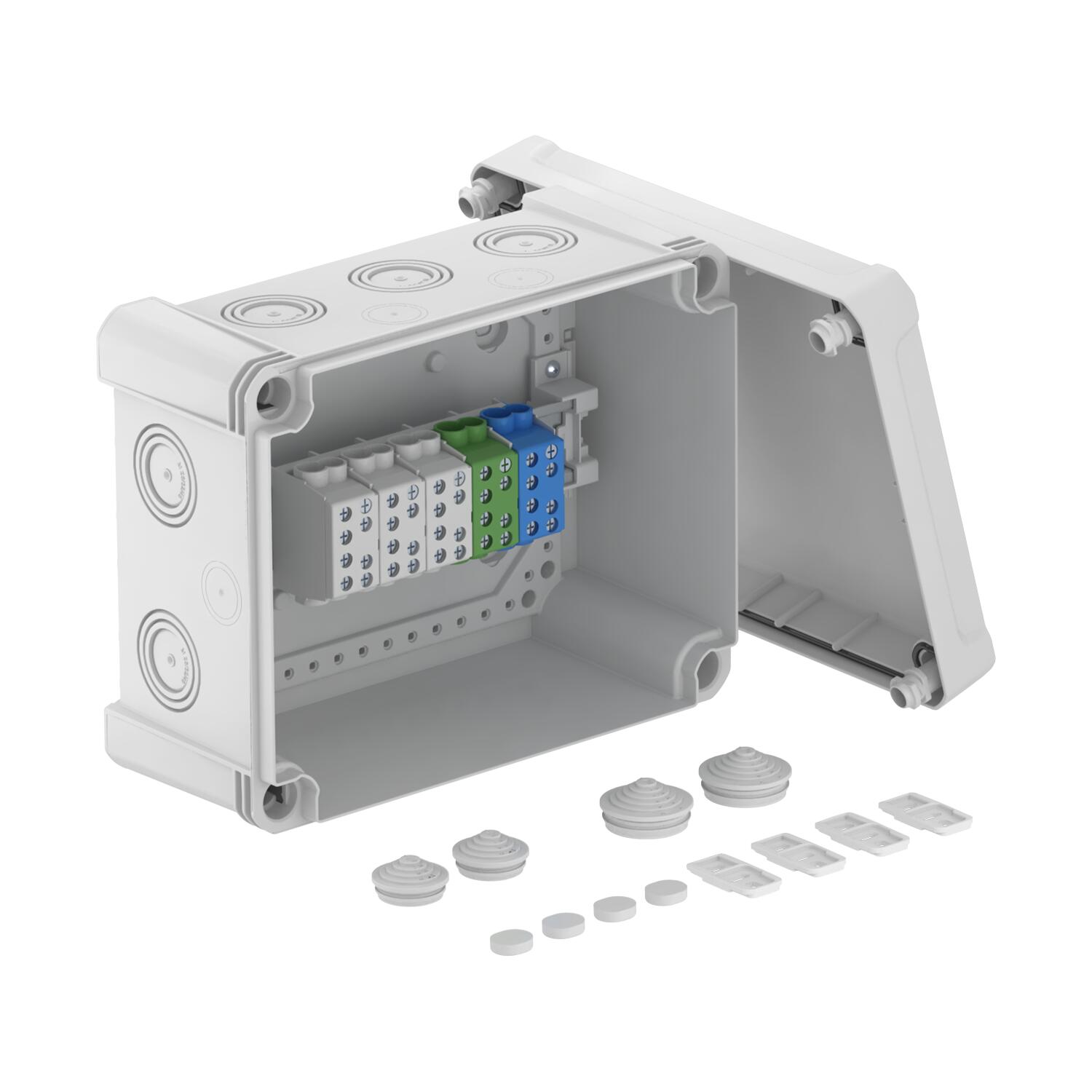

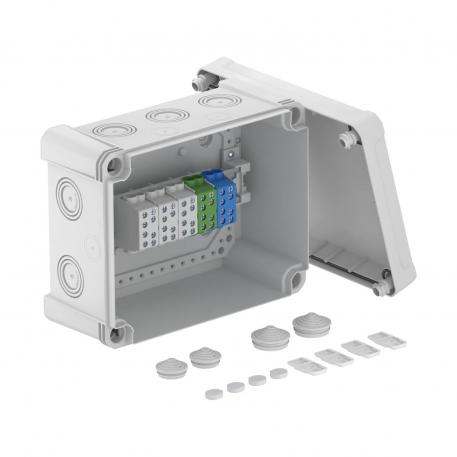

Koblingsboks X16 med koblingstykke
Art.nr. 2005316 | EAN 4012196585878 | El.Nr 1203803
- Produktbeskrivelse
-
ProduktbeskrivelseKoblingsboks for kobling av kabler og ledninger innendørs og ute. Rektangulær form med knockout-åpninger Egnet for vegg-/takmontering med mulighet for utvendig feste, innvendig feste eller montering via hjørnekuppel. Spesielt slagfast med IK09. Lokk med hurtiglås, plomberbart. Fremstilt av halogenfrie og UV-bestandige materialer.Inkludert 5-polet hovedledningsklemme, med 2 x 35 mm² + 2 x 25 mm² ledertilkoblingstverrsnitt per pol.
Koblingsboks i henhold til DIN EN 60670. Flammebestandig iht. DIN EN 60695-2-11, testtemperatur 650°C. Slagfasthet IK09 iht. DIN EN 50102. Kapslingsgrad IP67 iht. DIN EN 60529.
I tillegg medfølger en 5-polet avgreningsklemme for hovedledningen med 2 x 35 mm² + 2 x 25 mm² ledertverrsnitt per pol.
-
- Tekniske data
-
Tekniske data

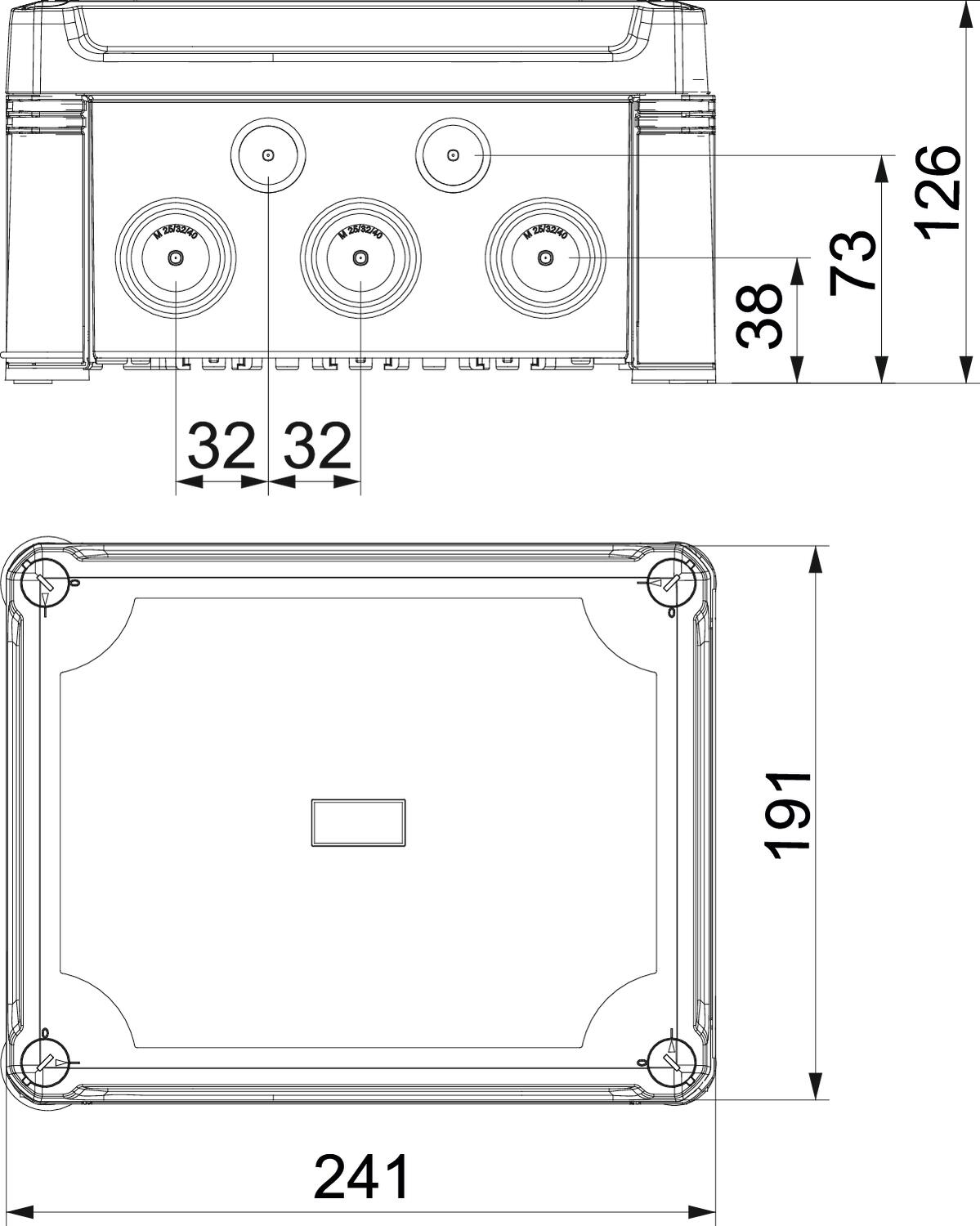

Antall innføringer 10 Beskyttelsesgrad IK-kode IK09 Beskyttelsesklasse IP67 Bredde 191 mm CO2-fotavtrykk (GWP) fra vugge til port 3,294 kg CO2e / 1 Stykke Dimensjon 240x191x125 Eksplosjonstestet utførelse nei Farge lysegrå; RAL 7035 flammebestandig iht. VDE 0471/DIN 695 del 2-1, testtemperatur 650 °C Form rektangulær Gjennomsiktig deksel nei Glassfiberforsterket ja Halogenfri ja Høyde 126 mm Innføring bakfra nei kan plomberes ja Lengde 241 mm Lokk ikke transparent Lokkmontering med skruer Lysåpning indre mål 227x177x110 mm Maks. Ledertverrsnitt 35 mm² Materiale polykarbonat Med lokk ja Med skjerming nei Merkespenning 750 V Merketverrsnitt maks. 16 mm² Merketverrsnitt min. 6 mm² Monteringstype Vegg-/takmontasje Nominell isolasjonsspenning 750 V Rekkemonterbar ja Slagfast ja Temperaturområde for bruk maks. 60 °C Temperaturområde for bruk min. -5 °C Type husgjennomføring Forstempling Type innføring Trinnmembran avskjærbar Utstyr uten Værbestandig ja - Alle typer
- Nedlastinger
-
EU-samsvarserklæring X16 H35 GNP5 LGR / 2005316 , 0.13MB , pdfStorbritannias samsvarserklæring X16 H35 GNP5 LGR / 2005316 , 0.10MB , pdfREACH Samsvarserklæring X16 H35 GNP5 LGR / 2005316 , 0.13MB , pdfRoHS Samsvarserklæring X16 H35 GNP5 LGR / 2005316 , 0.13MB , pdfMerkegodkjenning ÖVE-sertifikat til X-serie , 0.25MB , pdfMonteringsanvisning Monteringsanvisning for X-serie , 2.55MB , pdfBruksanvisning Boresjablong X16, SDB09 , 0.09MB , pdf
