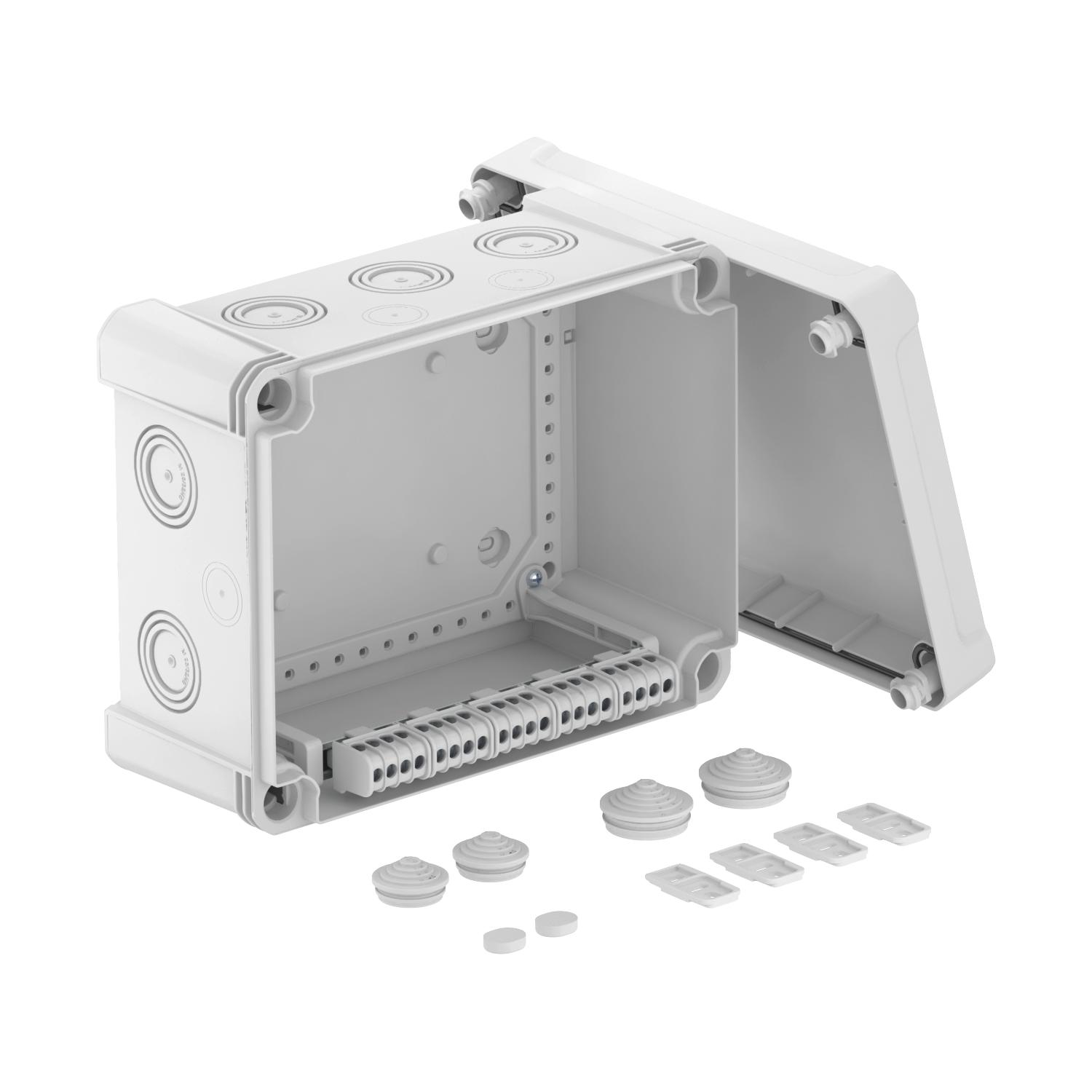

Koblingsboks X 16 med klemskinne

Art.nr. 2005210 | EAN 4012196584475 | El.Nr 1203787

2005210 / X16 T LGR
227x177x110 mm
10
IP67
lysegrå; RAL 7035
Produktbeskrivelse
Produktbeskrivelse
Koblingsboks med koblingsklemme for kobling av kabler og ledninger, innendørs og ute. Rektangulær form med knockout-åpninger Egnet for vegg-/takmontering med mulighet for utvendig feste, innvendig feste eller montering via hjørnekuppel. Spesielt slagfast med IK09. Lokk med hurtiglås, plomberbart. Fremstilt av halogenfrie og UV-bestandige materialer. Inkludert klemme. Inklusive 5 koblingsklemmer, med 4 terminalpunkter hver.
Kabelforgreningsboks iht. DIN EN 60670. Flammebestandig iht. DIN EN 60695-2-11, testtemperatur 650°C. Slagfasthet IK09 iht. DIN EN 50102. Kapslingsgrad IP67 iht. DIN EN 60529.
Leveringsomfanget inkluderer 5 kokblingsklemme med 4 terminalpunkter hver
  • ENEC Österreich
  • Vlambestendig 650° C
  • UV-BESTENDIG
  • halogeenvrij; zonder chloor, fluor en broom
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA samsvarserklæring
  • Bescherminggraad IP 67
  • IK code 09
  • Invoer M25
  • Invoer M32
  • Invoer M40
  • 10 kabelinvoeren ECO
  • Nominale doorsnede 16 mm²
  • Nominale spanning 750 V
Tekniske data

Tekniske data

Antall innføringer 10
Beskyttelsesgrad IK-kode IK09
Beskyttelsesklasse IP67
Bredde 191 mm
CO2-fotavtrykk (GWP) fra vugge til port 3,6174 kg CO₂e / 1 Stykke

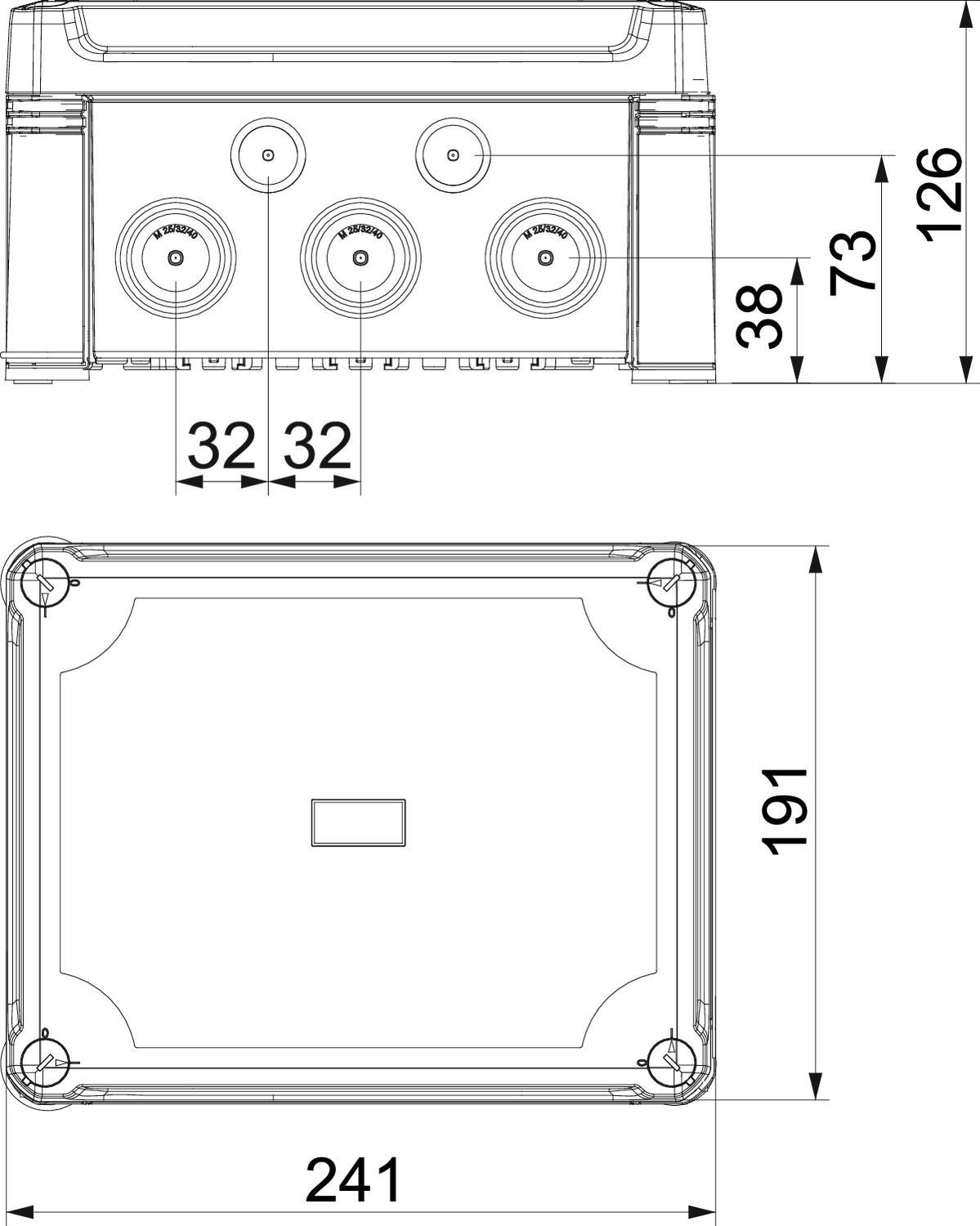

Dimensjon 240x191x125
Eksplosjonstestet utførelse nei
Farge lysegrå; RAL 7035
flammebestandig iht. VDE 0471/DIN 695 del 2-1, testtemperatur 650 °C
Form rektangulær
Gjennomsiktig deksel nei
Glassfiberforsterket ja
Halogenfri ja
Høyde 126 mm
Innføring bakfra nei
Innføringer

10 x Ø25/32/40

kan plomberes ja
Lengde 241 mm
Lokk ikke transparent
Lokkmontering med skruer
Lysåpning indre mål 227x177x110 mm
Maks. Ledertverrsnitt 16 mm²
Materiale polykarbonat
Med lokk ja
Med skjerming nei
Merkespenning 750 V
Merketverrsnitt maks. 16 mm²
Merketverrsnitt min. 6 mm²
Monteringstype Vegg-/takmontasje
Nominell isolasjonsspenning 750 V
Rekkemonterbar ja
Slagfast ja
Temperaturområde for bruk maks. 60 °C
Temperaturområde for bruk min. -5 °C
Type husgjennomføring Forstempling
Type innføring Trinnmembran avskjærbar
Utstyr Klemme
Værbestandig ja
Alle typer

Alle typer

Type Lysåpning indre mål Antall innføringer Beskyttelsesklasse Farge El.Nr Art.nr. Mengde Minste salgsenhet
X16 T LGR 227x177x110 mm 10 IP67 lysegrå; RAL 7035 1203787 2005210
1 Stykk
