Koblingsboks X 10
Art.nr. 2005126 | EAN 4012196580514 | El.Nr 1203769
- Produktbeskrivelse
-

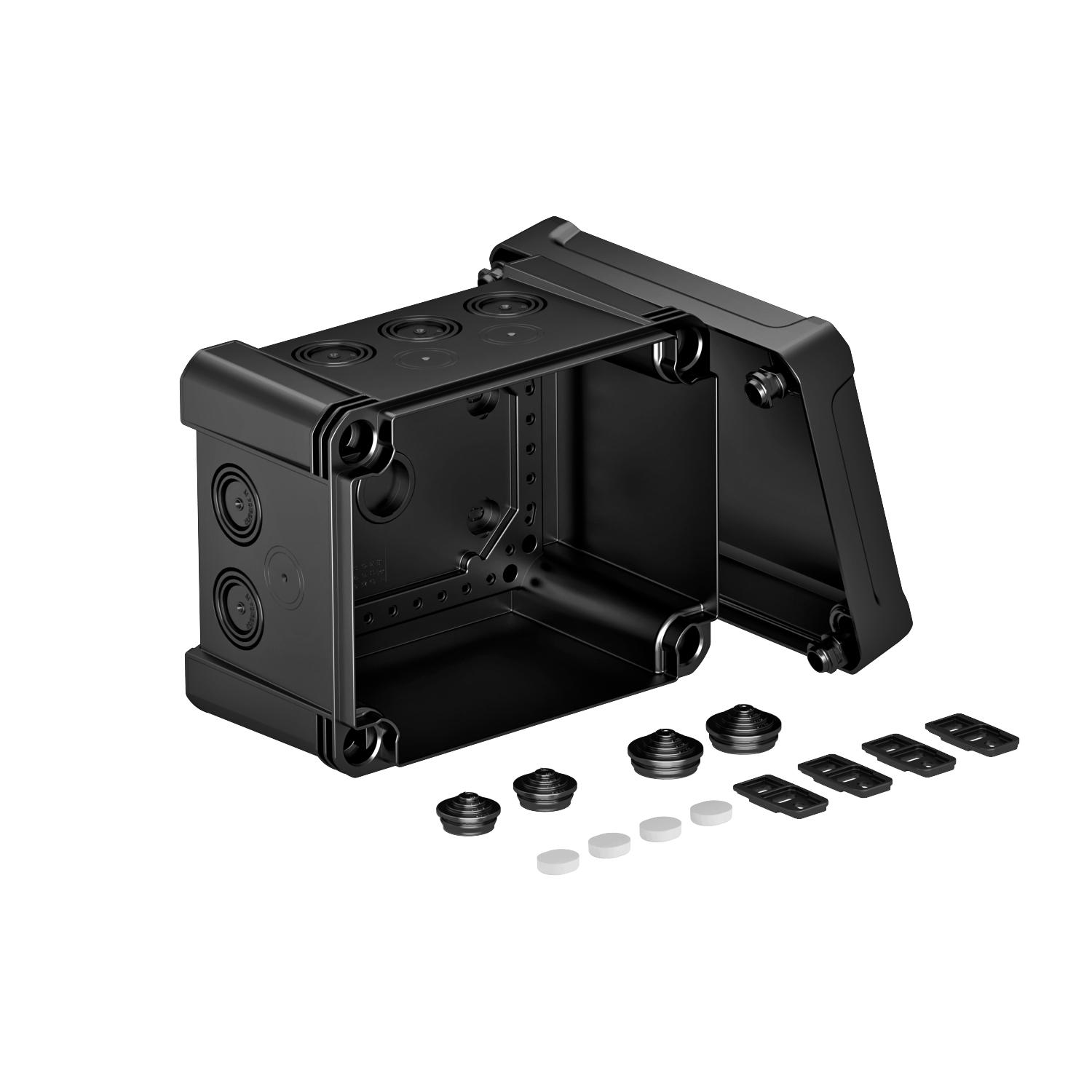

ProduktbeskrivelseKoblingsboks for kobling av kabler og ledninger innendørs og ute. Rektangulær form med knockout-åpninger Egnet for vegg-/takmontering med mulighet for utvendig feste, innvendig feste eller montering via hjørnekuppel. Spesielt slagfast med IK09. Lokk med hurtiglås, plomberbart. Fremstilt av halogenfrie og UV-bestandige materialer.
Kabelforgreningsboks iht. DIN EN 60670. Flammebestandig iht. DIN EN 60695-2-11, testtemperatur 650°C. Slagfasthet IK09 iht. DIN EN 50102. Kapslingsgrad IP67 iht. DIN EN 60529.
-
- Tekniske data
-
Tekniske data

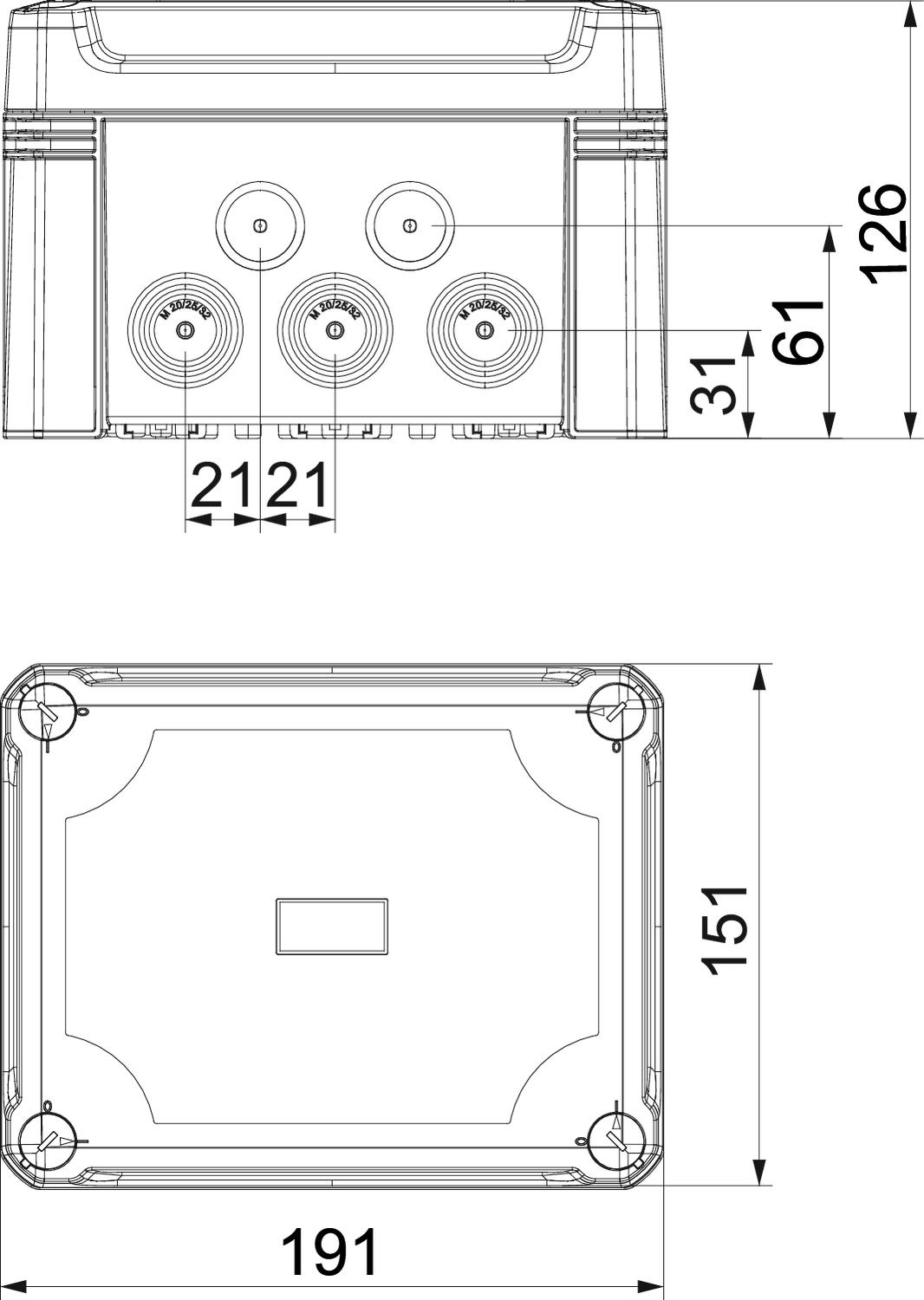

Antall innføringer 10 Beskyttelsesgrad IK-kode IK09 Beskyttelsesklasse IP67 Bredde 151 mm CO2-fotavtrykk (GWP) fra vugge til port 2,2551 kg CO₂e / 1 Stykke Dimensjon 190x150x125 Eksplosjonstestet utførelse nei Farge grafittsvart; RAL 9011 flammebestandig iht. VDE 0471/DIN 695 del 2-1, testtemperatur 650 °C Form rektangulær Gjennomsiktig deksel nei Glassfiberforsterket ja Halogenfri ja Høyde 126 mm Innføring bakfra nei Innføringer 10 x Ø20/25/32
kan plomberes ja Lengde 191 mm Lokk ikke transparent Lokkmontering med skruer Lysåpning indre mål 177x137x110 mm Maks. Ledertverrsnitt 10 mm² Materiale polykarbonat Med lokk ja Med skjerming nei Merkespenning 750 V Merketverrsnitt maks. 10 mm² Merketverrsnitt min. 4 mm² Monteringstype Vegg-/takmontasje Nominell isolasjonsspenning 750 V Rekkemonterbar ja Slagfast ja Temperaturområde for bruk maks. 60 °C Temperaturområde for bruk min. -5 °C Type husgjennomføring Forstempling Type innføring Trinnmembran avskjærbar Utstyr uten Værbestandig ja - Alle typer
-
Alle typer
- Nedlastinger
-
Datablad X10 SW / 2005126 , 0.36MB , pdfEU-samsvarserklæring X10 SW / 2005126 , 0.13MB , pdfStorbritannias samsvarserklæring X10 SW / 2005126 , 0.09MB , pdfREACH Samsvarserklæring X10 SW / 2005126 , 0.12MB , pdfRoHS Samsvarserklæring X10 SW / 2005126 , 0.13MB , pdfMerkegodkjenning ÖVE-sertifikat til X-serie , 0.25MB , pdfMonteringsanvisning Monteringsanvisning for X-serie , 2.29MB , pdfBruksanvisning Boresjablong X10, SDB03, SDB05 , 0.09MB , pdf
