Koblingsboks X 01
Art.nr. 2005000 | EAN 4012196577361 | El.Nr 1203751
- Produktbeskrivelse
-

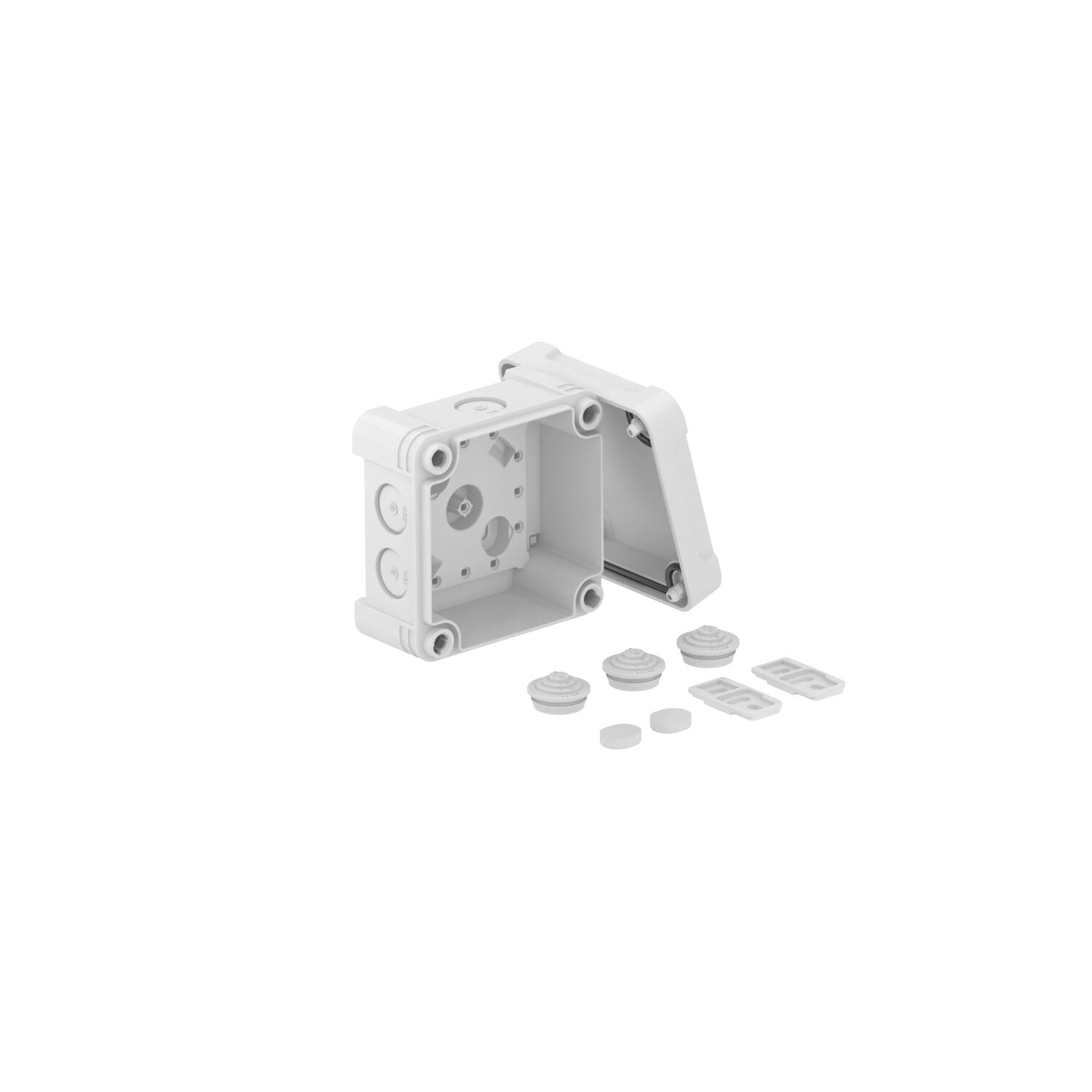

ProduktbeskrivelseKoblingsboks for kobling av kabler og ledninger innendørs og ute. Kvadratisk form med knockout-åpninger Egnet for vegg-/takmontering med mulighet for utvendig feste, innvendig feste eller montering via hjørnekuppel. Spesielt slagfast med IK09. Lokk med hurtiglås, plomberbart. Fremstilt av halogenfrie og UV-bestandige materialer.
Kabelforgreningsboks iht. DIN EN 60670. Flammebestandig iht. DIN EN 60695-2-11, testtemperatur 650°C. Slagfasthet IK09 iht. DIN EN 50102. Kapslingsgrad IP67 iht. DIN EN 60529.
-
- Tekniske data
-
Tekniske data

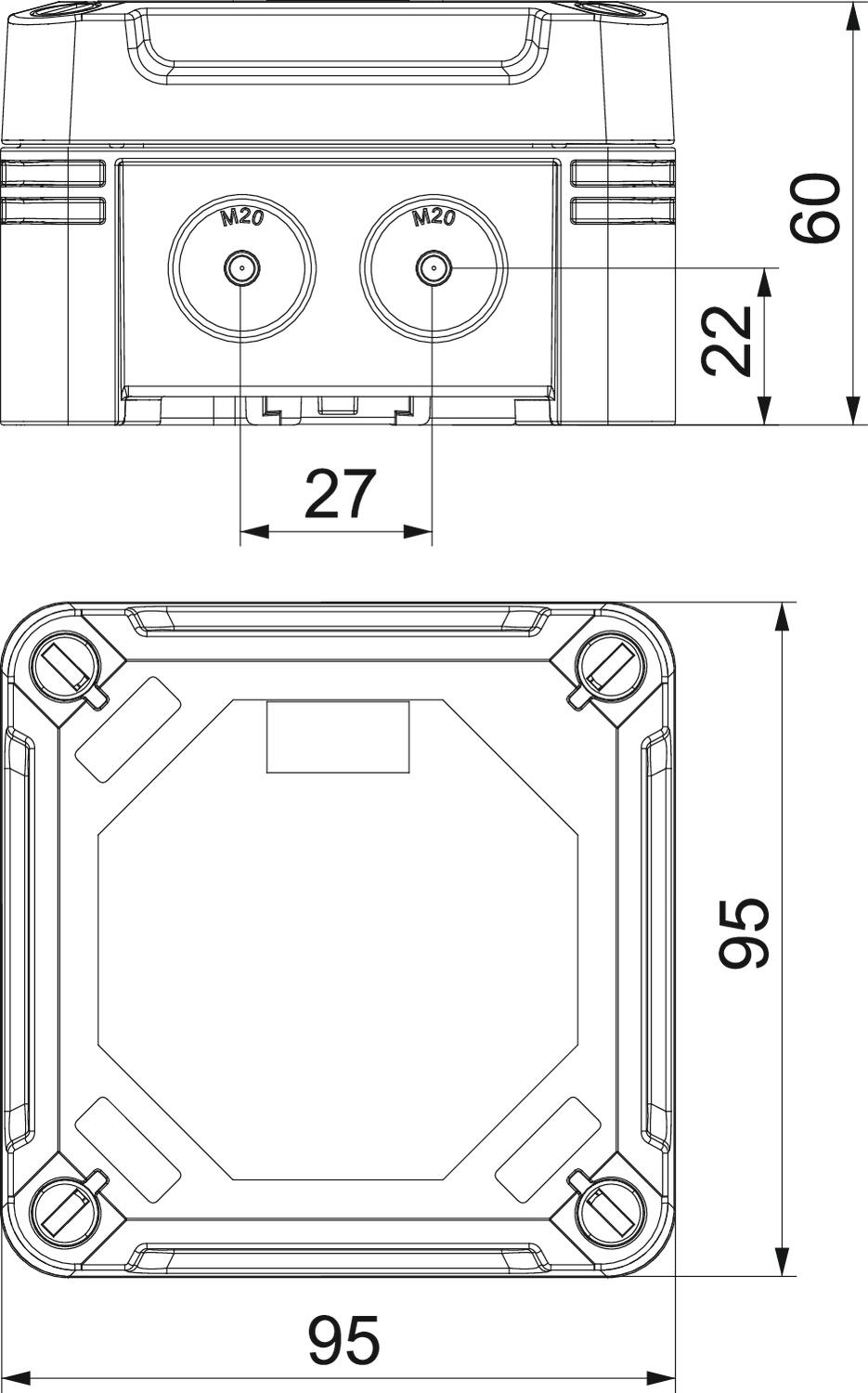

Antall innføringer 7 Beskyttelsesgrad IK-kode IK09 Beskyttelsesklasse IP67 Bredde 95 mm CO₂-fotavtrykk (GWP) fra vugge til port 0,6855 kg CO₂e / 1 Stykke Dimensjon 95x95x60 Eksplosjonstestet utførelse nei Farge lysegrå; RAL 7035 flammebestandig iht. VDE 0471/DIN 695 del 2-1, testtemperatur 650 °C Form kvadratisk Gjennomsiktig deksel nei Glassfiberforsterket ja Halogenfri ja Høyde 60 mm Innføring bakfra nei Innføringer 7 x Ø20
kan plomberes ja Lengde 95 mm Lokk ikke transparent Lokkmontering med skruer Lysåpning indre mål 85x85x45 mm Maks. Ledertverrsnitt 1,5 mm² Materiale polykarbonat Med lokk ja Med skjerming nei Merkespenning 750 V Merketverrsnitt maks. 1,5 mm² Merketverrsnitt min. 0,8 mm² Monteringstype Vegg-/takmontasje Nominell isolasjonsspenning 750 V Rekkemonterbar ja Slagfast ja Temperaturområde for bruk maks. 60 °C Temperaturområde for bruk min. -5 °C Type husgjennomføring Forstempling Type innføring Trinnmembran avskjærbar Utstyr uten Værbestandig ja - Alle typer
-
Alle typer
- Nedlastinger
-
Datablad X01 LGR / 2005000 , 0.30MB , pdfEU-samsvarserklæring X01 LGR / 2005000 , 0.13MB , pdfStorbritannias samsvarserklæring X01 LGR / 2005000 , 0.09MB , pdfREACH Samsvarserklæring X01 LGR / 2005000 , 0.12MB , pdfRoHS Samsvarserklæring X01 LGR / 2005000 , 0.12MB , pdfMerkegodkjenning ÖVE-sertifikat til X-serie , 0.25MB , pdfMonteringsanvisning Monteringsanvisning for X-serie , 2.29MB , pdfBruksanvisning Boresjablong X01-X02 , 0.04MB , pdf
