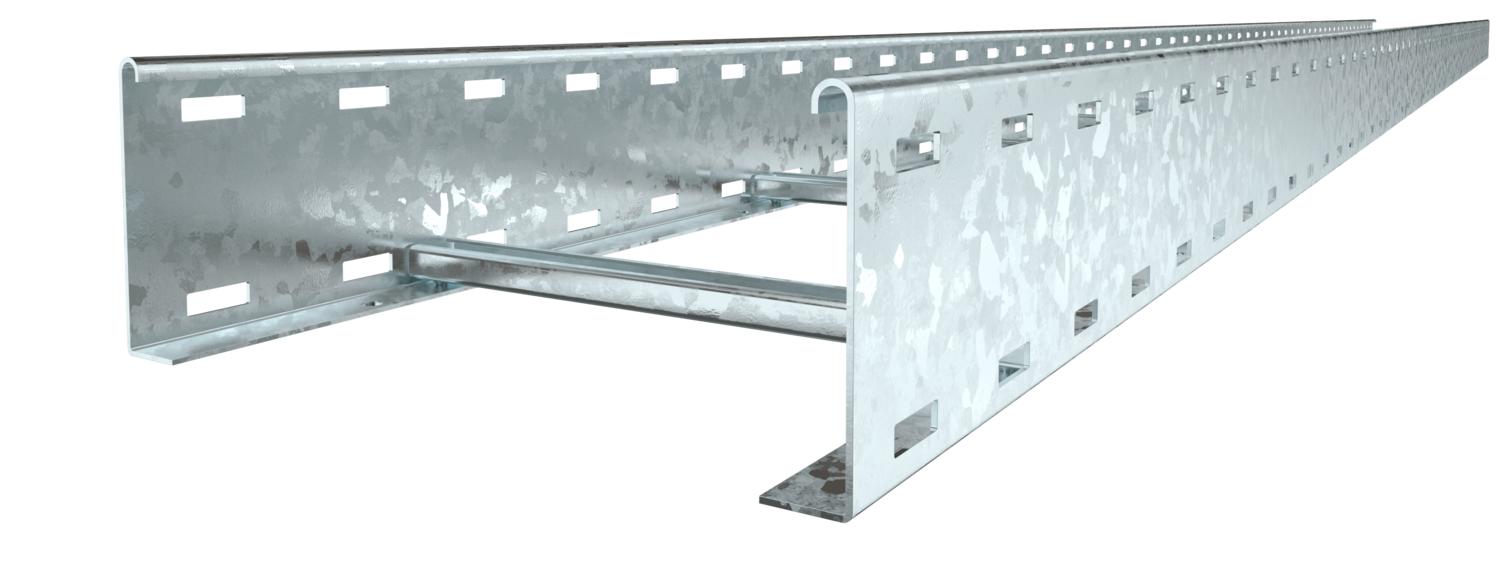

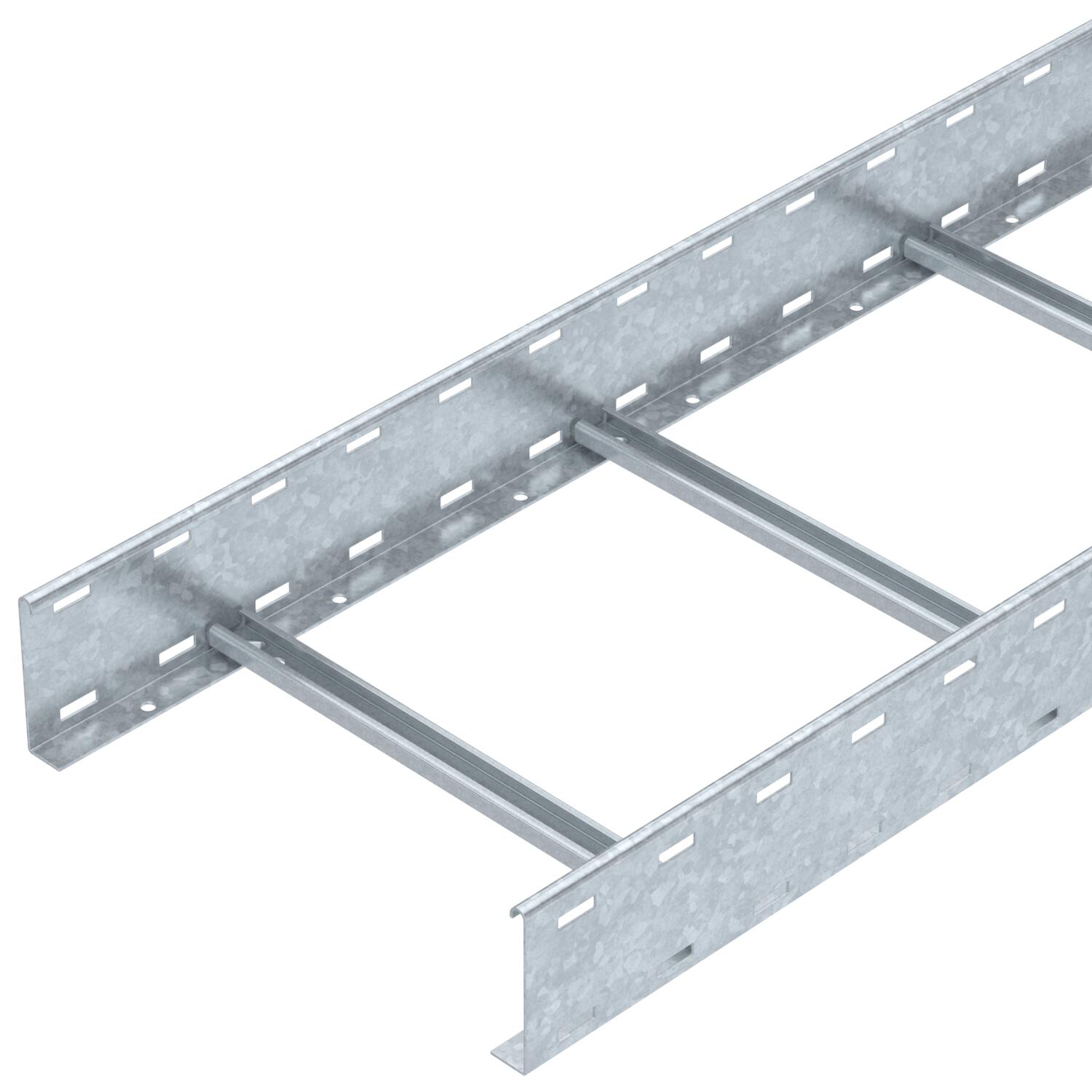

Kabelstige SLCS 110, 3 m C30 FT
Art.nr. 6207306 | EAN 4012196431878
- Produktbeskrivelse
-
ProduktbeskrivelseKabelstige med sidehøyde 110 mm med sveisede C30-profilsprosser som åpner oppover. Sidebjelke som er rullet inn oppe for forsterking og kantbeskyttelse. Montering på utliggeren med klemstykker type LKS 40. Slissene i sprossen måler 16,5 mm, den passende bøyleklammeren er type 2056.
Magnetisk skjermdemping uten lokk 10 dB, med lokk 15 dB.
-
- Tekniske data
-
Tekniske data

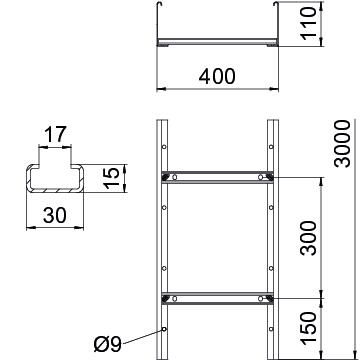

Bjelketykkelse 2 mm Bredde 400 mm CO2-fotavtrykk (GWP) fra vugge til port 12,7155 kg CO2e / 1 Meter Dimensjon 110x400x3000 Farge zink Feste til sprossen sveiset Forsterket utførelse nei Høyde 110 mm Lengde 3000 mm Mål B 400 mm Materiale stål Nytte- tverrsnitt 36000 mm² Nytte- tverrsnitt 360 cm² Opprettholdelse av funksjon nei Overflate Varmgalvanisert (dypp) Rustfritt stål, etset nei Sidehull ja Spormål sprosse 17,00 Sprosseavstand 300 mm Støtteavstand 2,0m 4 kN/m Støtteavstand 2,5m 3 kN/m Støtteavstand 3,0m 2,3 kN/m Støtteavstand 3,5m 1,6 kN/m Støtteavstand 4,0m 1 kN/m Støtteavstand 4,5m 0,83 kN/m Støtteavstand 5,0m 0,7 kN/m Støtteavstand 6,0m 0,25 kN/m Utførelse av sprossene Profil uperforert Utførelse til sidebjelken flat profil Tekniske data

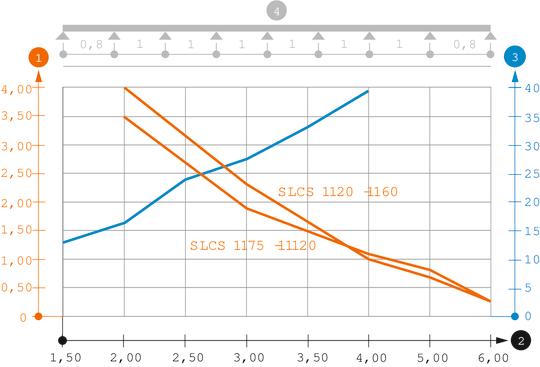

Belastningsdiagram kabelstige type SLCS 110
-
Tillatt belastning av kabelrenne/-stige i kN/m uten personlast
-
Spennvidde i m
-
Profilbøyning i mm ved tillatt kN/m
-
Belastningsskjema ved testing
-
Belastningskurve med bredde på kabelrenne/-stige i mm
-
Profilbøyning etter støttelengde
-
- Alle typer
-
Systemtilbehør
Produkter Type Art.nr. Mengde Minste salgsenhet

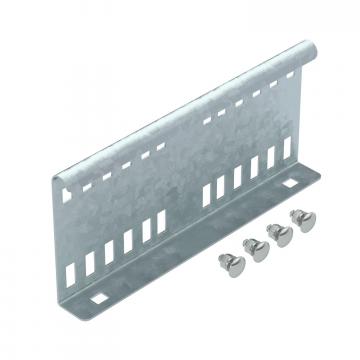

Langsgående skjøtestykke FT
LVG 110 FT 6216548 10 Stykk

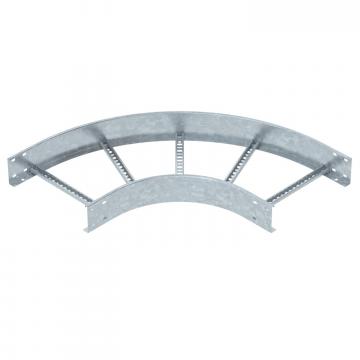

90°-bend 110 FT
LB 90 1140 R3 FT 6225146 1 Stykk
Skillevegg 85 DD
TSG 85 DD 6062331 3 m Monterings tilbehør
Produkter Type El.Nr Art.nr. Mengde Minste salgsenhet
Klemstykke for festing av skillevegg A2
KS KL A2 1304998 6062284 30 Stykk

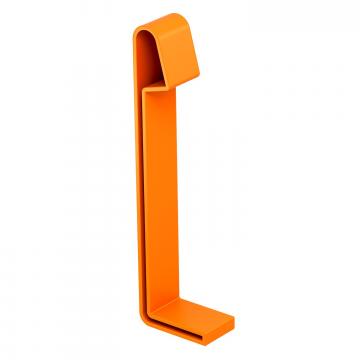

Beskyttelseskappe
SKH 110 OR ----- 6222553 20 Par - Nedlastinger
-
