Merk: Denne artikkelen er utgått.

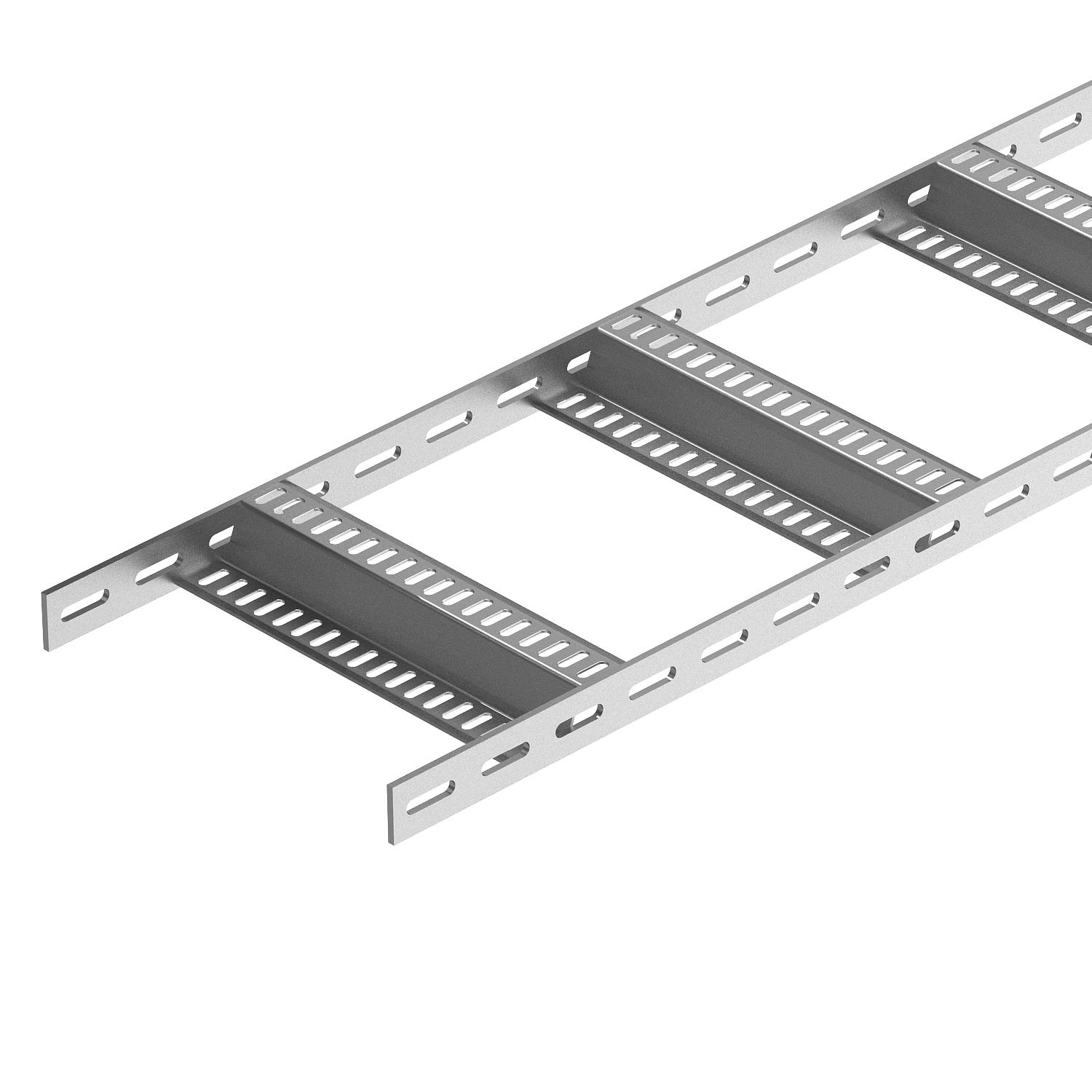

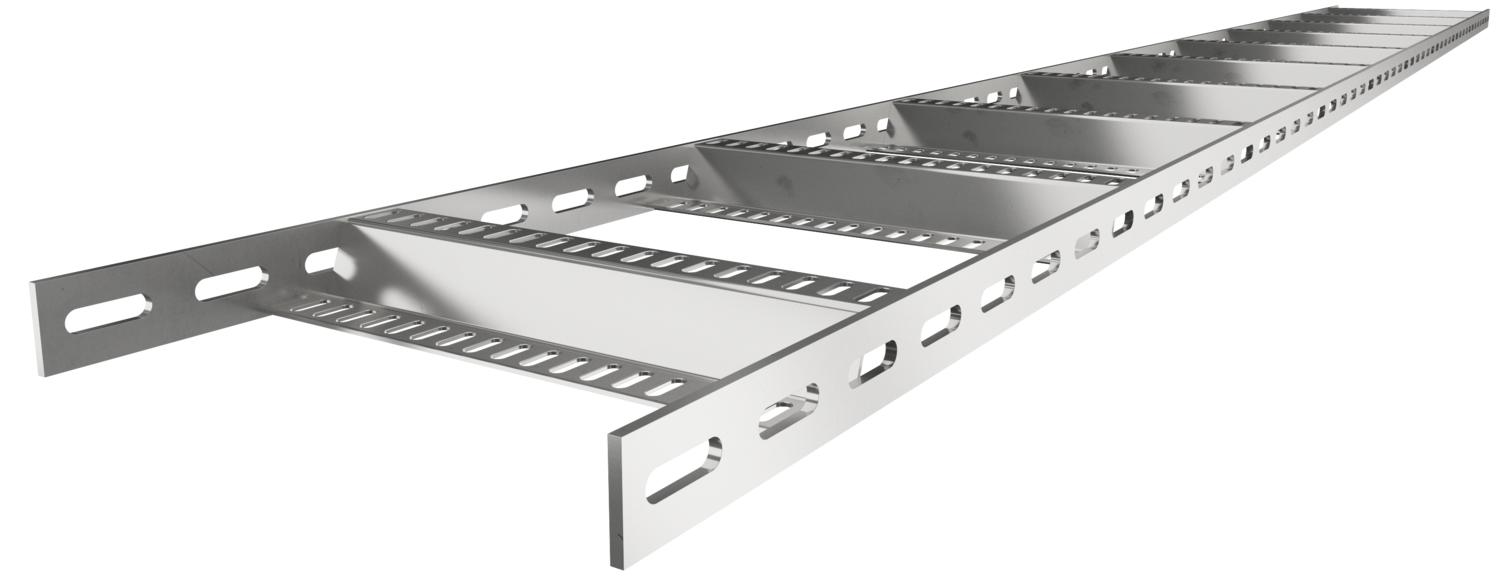

Kabelstige med Z-sprosse, standard A4
Art.nr. 7098224 | EAN 4012195708421
- Produktbeskrivelse
-
ProduktbeskrivelseKabelstige til bruk i skip, med perforert sidebjelke i sidehøyden 40 mm, med sveisede perforerte Z-sprosser. Belastning testet iht. IEC i kombinasjon med skjøtestykke type SLV.
Kabelstigen for skipsbygging leveres på forespørsel også i blank stål.
-
- Tekniske data
-
Tekniske data

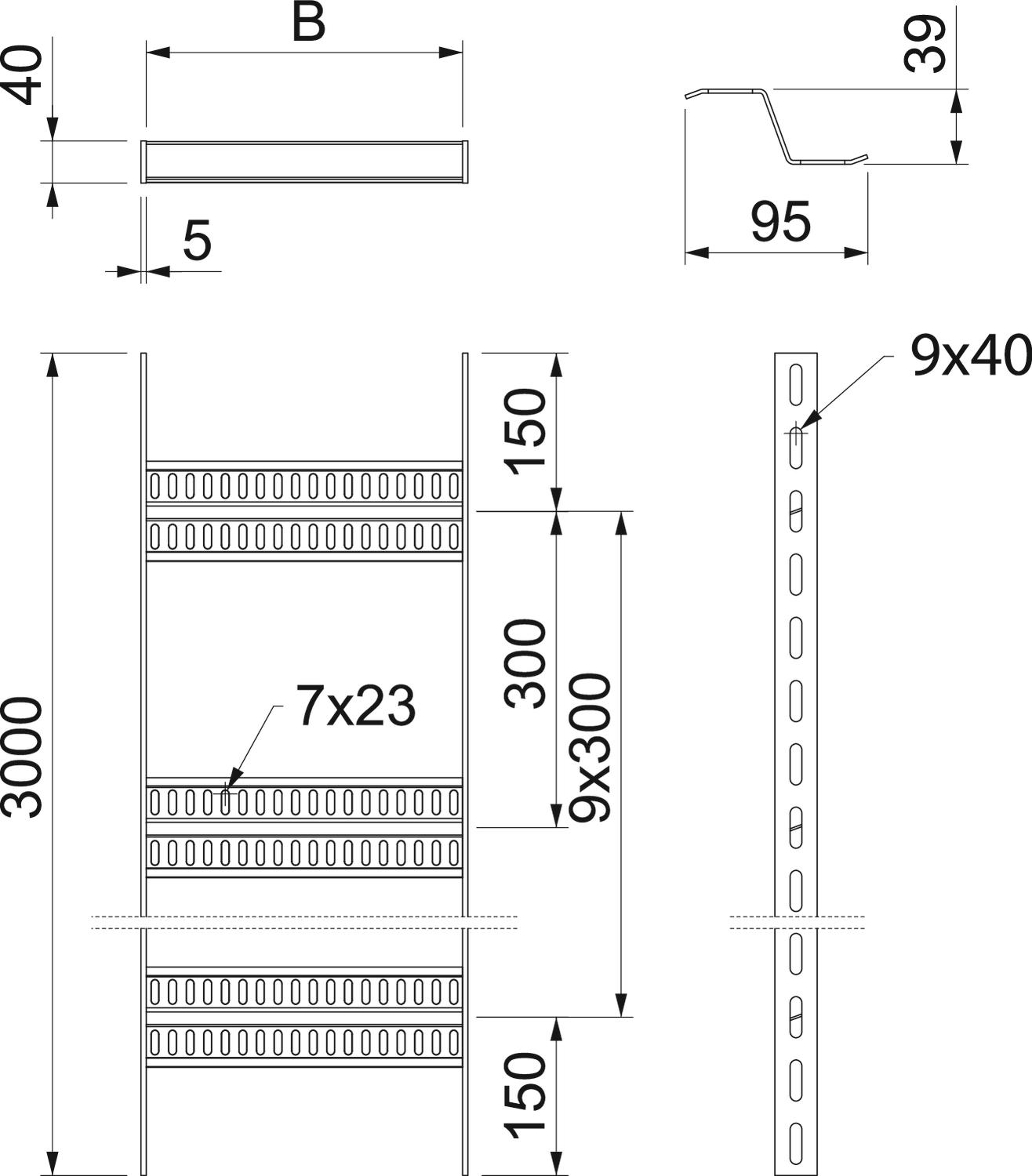

Bjelketykkelse 5 mm Bredde 200 mm CO2-fotavtrykk (GWP) fra vugge til port 22,5988 kg CO₂e / 1 Meter Dimensjon 40x210x3000 Farge spesialstål Feste til sprossen sveiset Forsterket utførelse nei Høyde 40 mm Lengde 3000 mm Mål 40x200 Mål B 210 mm Materiale spesialstål, rustfritt 1.4571 Opprettholdelse av funksjon nei Overflate Blank, etterbehandlet Rustfritt stål, etset ja Sidehull ja Sprosseavstand 300 mm Støtteavstand 1,5m 2,8 kN/m Støtteavstand 2,0m 1,5 kN/m Støtteavstand 2,5m 0,8 kN/m Støtteavstand 3,0m 0,5 kN/m Utførelse av sprossene Profil perforert Utførelse til sidebjelken flat profil Tekniske data
Belastningsdiagram kabelstige type SLZ A2 A4
-
Tillatt belastning av kabelrenne/-stige i kN/m uten personlast
-
Spennvidde i m
-
Profilbøyning i mm ved tillatt kN/m
-
Belastningskurve med bredde på kabelrenne/-stige i mm
-
Profilbøyning etter støttelengde
-
Belastningsskjema ved testing
-
