Kabelstige med trapesformet sprosse, standard FT 3000 | 150 | 5 | nei

Kabelstige med trapesformet sprosse, standard FT

Art.nr. 7097417 | EAN 4012196980307

Art.nr. / Type

Lengde	3000 mm

Bredde

Bjelketykkelse	5 mm

Opprettholdelse av funksjon	nei

Produktbeskrivelse

Produktbeskrivelse

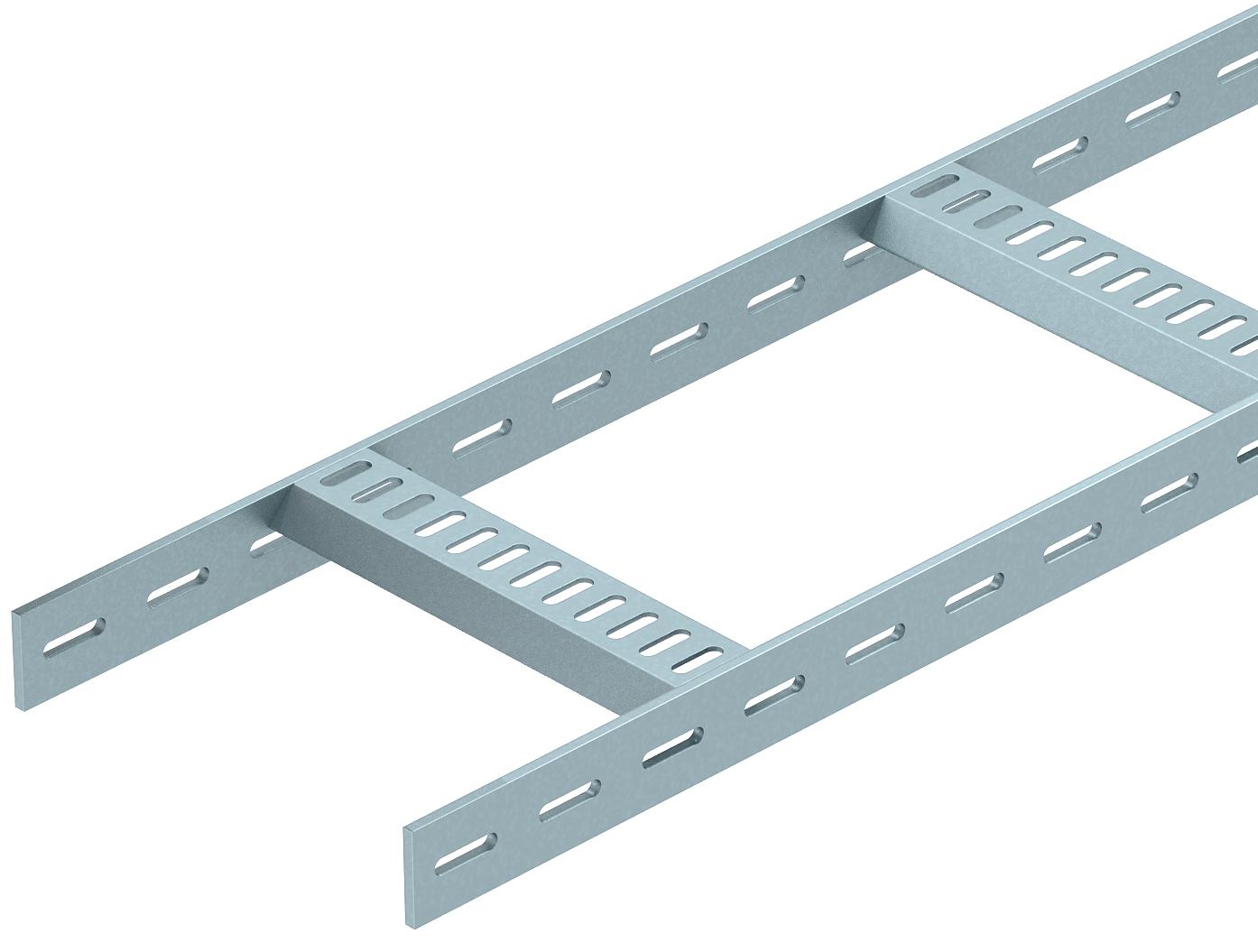

Kabelstige til bruk i skip, med hullet sidebjelke i sidehøyde 40 mm med sveisede trapessprosser som er åpne nedover. Belastning testet iht. IEC i kombinasjon med skjøtestykke type SLV.

Tekniske data

Tekniske data

Bjelketykkelse	5 mm
Bredde	150 mm
CO₂-fotavtrykk (GWP) fra vugge til port	7,0652 kg CO₂e / 1 Meter

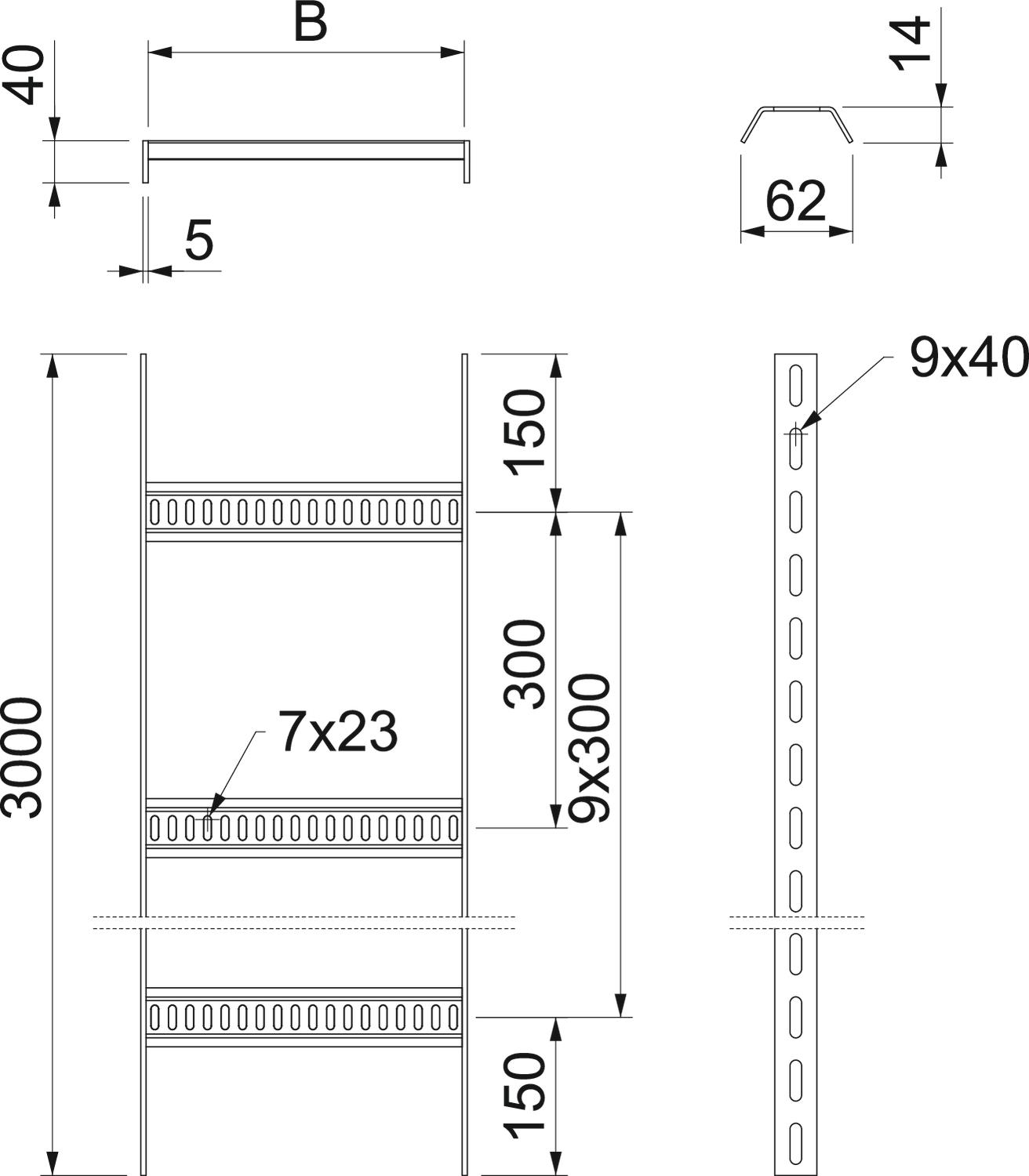

Dimensjon	40x160x3000
Farge	zink
Feste til sprossen	sveiset
Forsterket utførelse	nei
Høyde	40 mm
Lengde	3000 mm
Mål B	160 mm
Materiale	stål

Opprettholdelse av funksjon	nei
Overflate	Varmgalvanisert (dypp)
Rustfritt stål, etset	nei
Sidehull	ja
Sprosseavstand	300 mm
Støtteavstand 1,5m	3 kN/m
Støtteavstand 2,0m	2 kN/m
Støtteavstand 2,5m	1 kN/m
Støtteavstand 3,0m	0,6 kN/m
Utførelse av sprossene	Profil perforert
Utførelse til sidebjelken	flat profil

Tekniske data

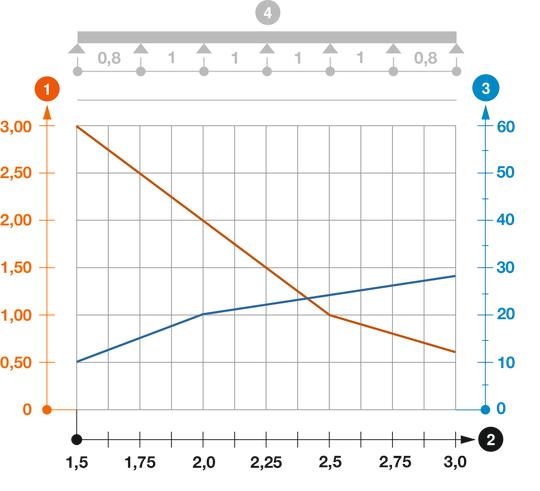

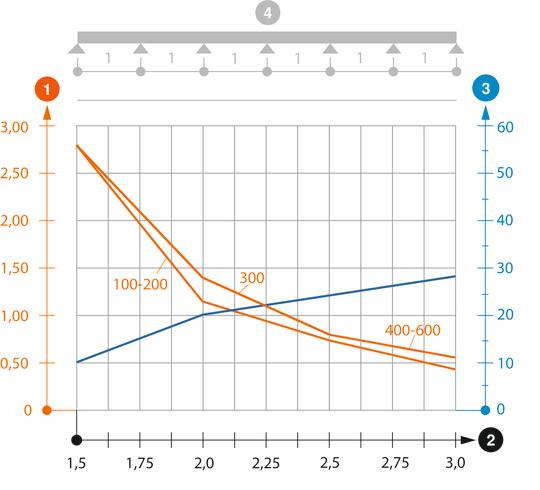

Belastningsdiagram kabelstige type SL62

Tillatt belastning av kabelrenne/-stige i kN/m uten personlast
Spennvidde i m
Profilbøyning i mm ved tillatt kN/m
Belastningskurve med bredde på kabelrenne/-stige i mm
Profilbøyning etter støttelengde
Belastningsskjema ved testing

Alle typer

Alle typer

Type	Lengde	Bredde	Bjelketykkelse	Opprettholdelse av funksjon	Art.nr.	Mengde	Minste salgsenhet
SL 62 150 FT	3000 mm	150 mm	5 mm	nei	7097417	m	3 m
SL 62 200 FT	3000 mm	200 mm	5 mm	nei	7097425	m	3 m
SL 62 300 FT	3000 mm	300 mm	5 mm	nei	7097433	m	3 m
SL 62 600 FT	3000 mm	600 mm	5 mm	nei	7097476	m	3 m
