Merk: Denne artikkelen er utgått.

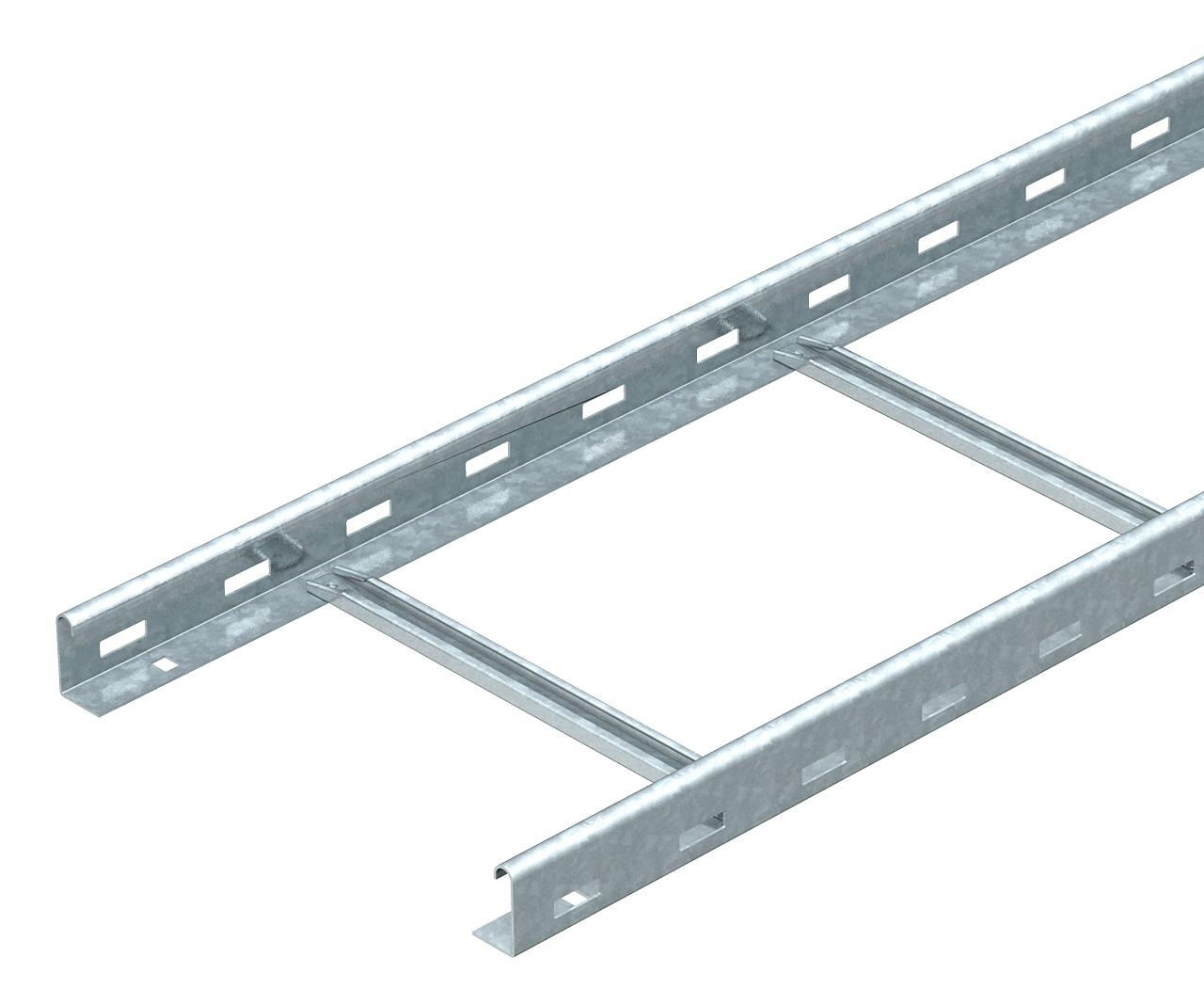

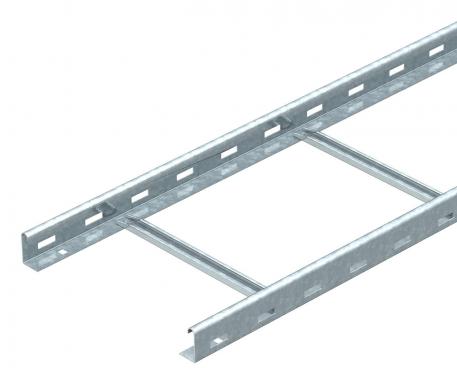

Kabelstige LGN 45, 3 m FS
Art.nr. 6200688 | EAN 4012195236849 | El.Nr 1308005
- Produktbeskrivelse
-
ProduktbeskrivelseKabelstige med naglede C-profilsprosser som er åpne oppover. Sidevange med buet kant som forsterking og kantbeskyttelse. Festet til utliggeren gjøres med klemstykker type LKS 40. Passende bøyleklammer type 2056/N.
Magnetisk skjermdemping uten lokk 10 dB, med lokk 15 dB.
-
- Tekniske data
-
Tekniske data
Bjelketykkelse 1,25 mm Bredde 600 mm Dimensjon 45x600x3000 Feste til sprossen Annet Forsterket utførelse nei Høyde 45 mm Lengde 3000 mm Mål 45x600x3000 Materiale stål Nytte- tverrsnitt 208 cm² Nytte- tverrsnitt 20800 mm² Opprettholdelse av funksjon nei Overflate kontinuerlig galvanisert Rustfritt stål, etset nei Sidehull ja Sideveggens utførelse Profil (åpen) Sprosseavstand 300 mm Støtteavstand 1,5m 1,8 kN/m Støtteavstand 2,0m 1,4 kN/m Støtteavstand 2,5m 1 kN/m Støtteavstand 3,0m 0,55 kN/m Utførelse av sprossene Profil perforert Utførelse til sidebjelken flat profil Tekniske data
Belastningsdiagram kabelstige type LGN 45 NS
-
Tillatt belastning av kabelrenne/-stige i kN/m uten personlast
-
Spennvidde i m
-
Profilbøyning i mm ved tillatt kN/m
-
Belastningsskjema ved testing
-
Belastningskurve med bredde på kabelrenne/-stige i mm
-
Profilbøyning etter støttelengde
-
