Kabelstige LG 60, 3 m NS FS
Art.nr. 6208509 | EAN 4012195063964
- Produktbeskrivelse
-

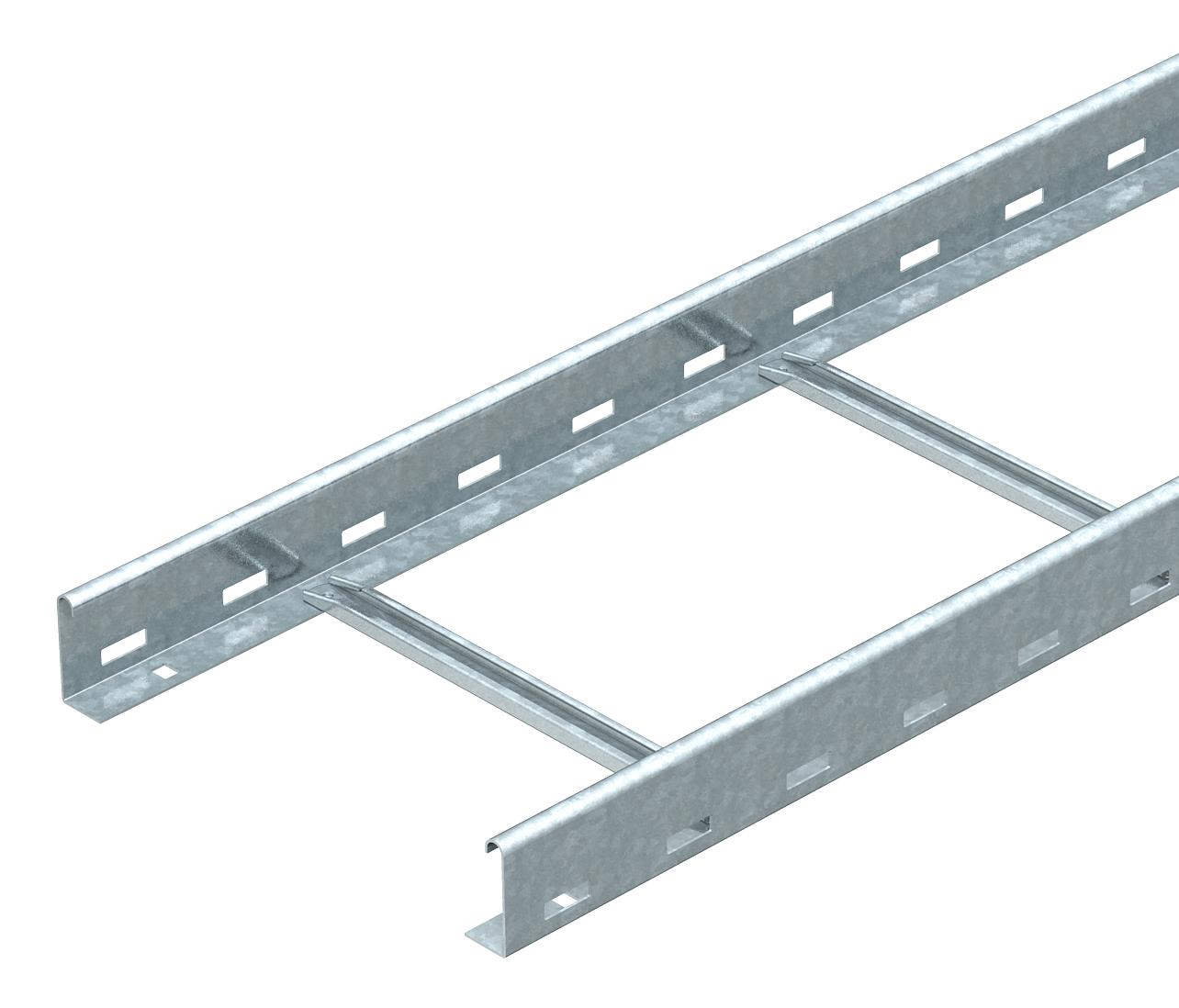

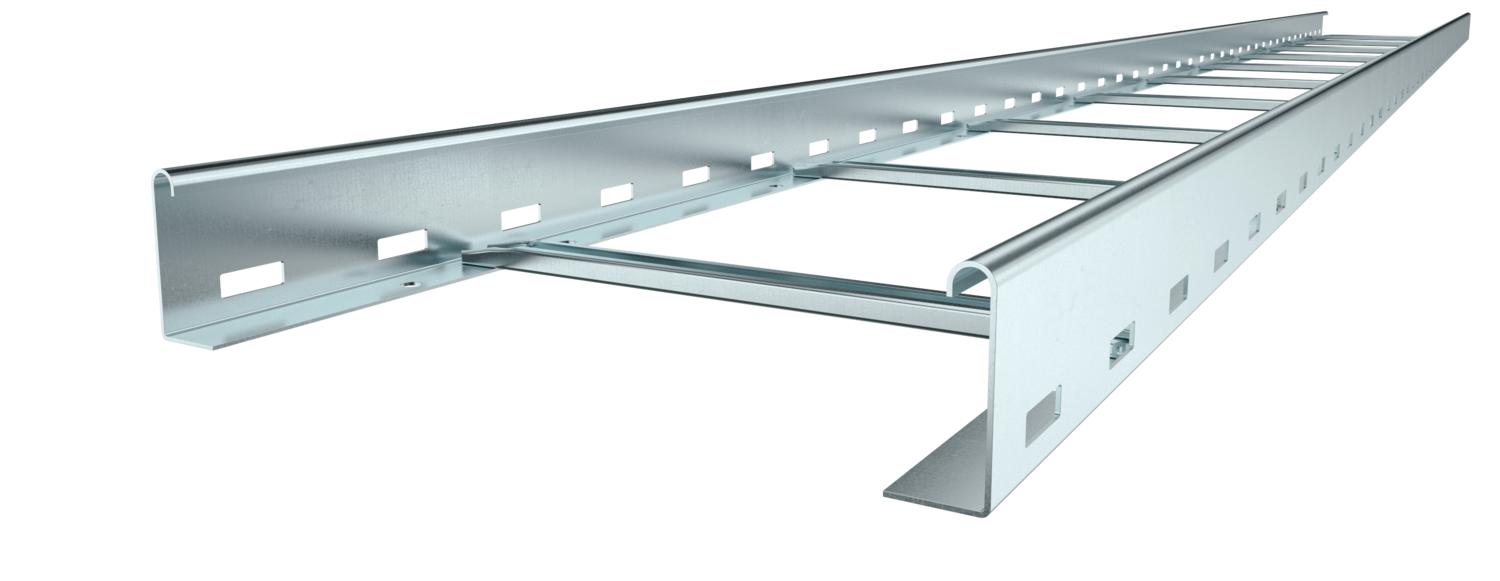

ProduktbeskrivelseKabelstige med hullet sidebjelke, med sidehøyde 60 mm og naglede C-profilsprosser som er åpne oppover (utførelse NS).
Magnetisk skjermdemping uten lokk 10 dB, med lokk 15 dB.
-
- Tekniske data
-
Tekniske data
Bjelketykkelse 1,5 mm Bredde 300 mm CO2-fotavtrykk (GWP) fra vugge til port 6,243 kg CO2e / 1 Meter Dimensjon 60x300x3000 Farge zink Feste til sprossen blindnaglet Forsterket utførelse nei Høyde 60 mm Lengde 3000 mm Mål 60x300x3000 Materiale stål Nytte- tverrsnitt 14800 mm² Nytte- tverrsnitt 148 cm² Opprettholdelse av funksjon nei Overflate kontinuerlig galvanisert Rustfritt stål, etset ja Sidehull ja Sprosseavstand 300 mm Støtteavstand 1,5m 3,1 kN/m Støtteavstand 2,0m 2 kN/m Støtteavstand 2,5m 1,5 kN/m Støtteavstand 3,0m 1 kN/m Støtteavstand 3,5m 0,6 kN/m Støtteavstand 4,0m 0,4 kN/m Utførelse av sprossene Profil perforert Utførelse til sidebjelken flat profil Tekniske data

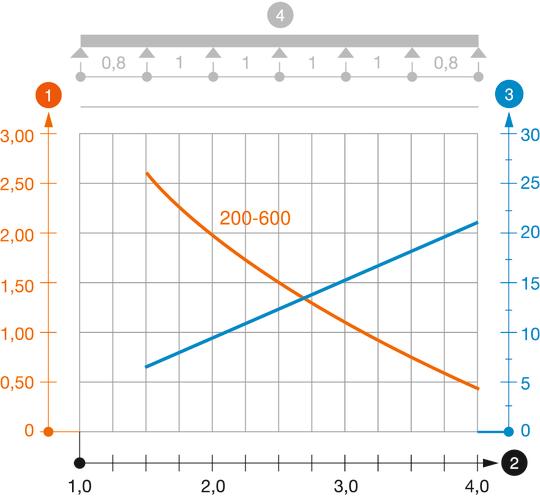

Belastningsdiagram kabelstige type LG 60 NS
-
Tillatt belastning av kabelrenne/-stige i kN/m uten personlast
-
Spennvidde i m
-
Profilbøyning i mm ved tillatt kN/m
-
Belastningsskjema ved testing
-
Belastningskurve med bredde på kabelrenne/-stige i mm
-
Profilbøyning etter støttelengde
-
- Alle typer
-
Systemtilbehør
Produkter Type Art.nr. Mengde Minste salgsenhet
Lokk med espagnolett FS
DRL 300 FS 6052304 3 m Monterings tilbehør
Produkter Type El.Nr Art.nr. Mengde Minste salgsenhet
Skillevegg 45 FS
TSG 45 FS 1301778 6062033 3 m
Klemstykke for festing av skillevegg A2
KS KL A2 1304998 6062284 30 Stykk
Langsgående skjøtestykke FS
LVG 60 FS 1300458 6208840 10 Stykk
Beskyttelseskappe 60
SKH 60 OR ----- 6222537 40 Par - Nedlastinger
-
