Merk: Denne artikkelen er utgått.

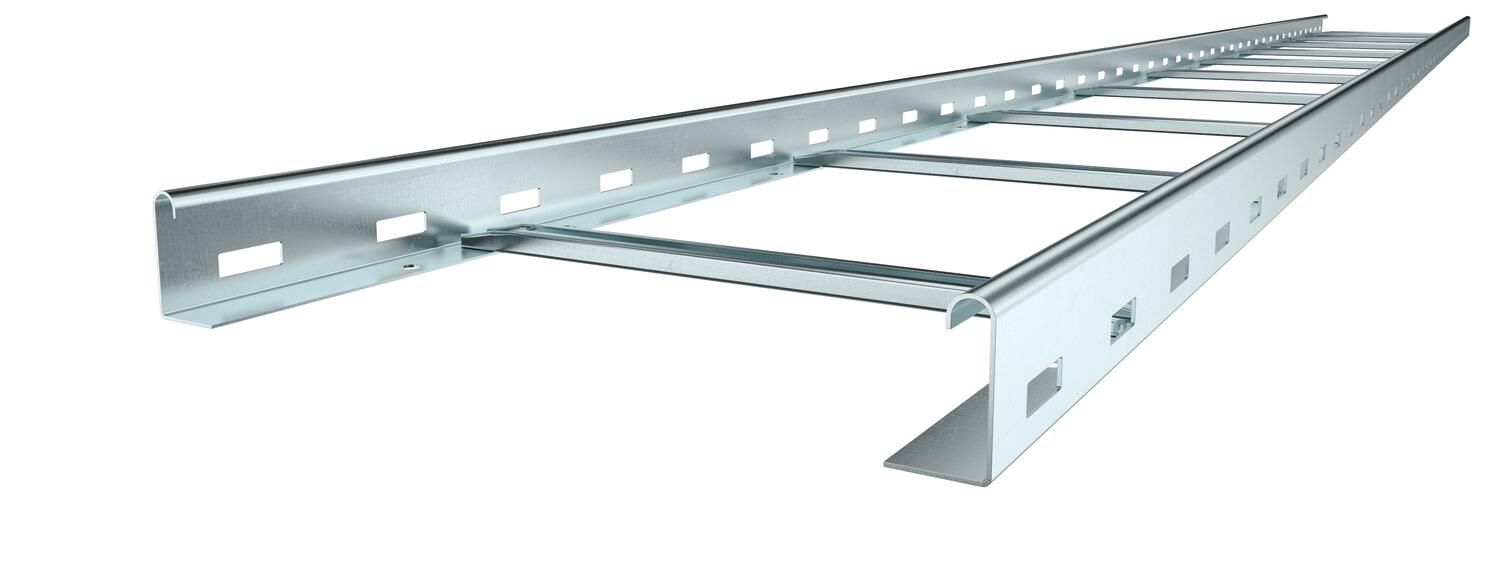

Kabelstige LG 45, 3 m FS
Art.nr. 6200514 | EAN 4012195063520
- Produktbeskrivelse
-
ProduktbeskrivelseKabelstige med hullet sidebjelke og sidehøyde 45 mm med naglede C-profilsprosser som er åpne oppover.
Magnetisk skjermdemping uten lokk 10 dB, med lokk 15 dB.
-
- Tekniske data
-
Tekniske data
Bjelketykkelse 1,25 mm Bredde 400 mm CO₂-fotavtrykk (GWP) fra vugge til port 5,0978 kg CO₂e / 1 Meter Dimensjon 45x400x3000 Feste til sprossen blindnaglet Forsterket utførelse nei Høyde 45 mm Lengde 3000 mm Mål 45x400x3000 Mål B 400 mm Materiale stål Nytte- tverrsnitt 138 cm² Nytte- tverrsnitt 13800 mm² Opprettholdelse av funksjon nei Overflate kontinuerlig galvanisert Rustfritt stål, etset nei Sidehull ja Sideveggens utførelse Profil (åpen) Sprosseavstand 300 mm Støtteavstand 1,5m 1,8 kN/m Støtteavstand 2,0m 1,4 kN/m Støtteavstand 2,5m 1 kN/m Støtteavstand 3,0m 0,55 kN/m Utførelse av sprossene Profil perforert Utførelse til sidebjelken flat profil Tekniske data
Belastningsdiagram kabelstige type LG 45 NS
-
Tillatt belastning av kabelrenne/-stige i kN/m uten personlast
-
Spennvidde i m
-
Profilbøyning i mm ved tillatt kN/m
-
Belastningsskjema ved testing
-
Belastningskurve med bredde på kabelrenne/-stige i mm
-
Profilbøyning etter støttelengde
-
- Alle typer
-
Alle typer
-
Monterings tilbehør
Produkter Type El.Nr Art.nr. Mengde Minste salgsenhet
Skillevegg 30 FS
TSG 30 FS 1301771 6062050 3 m
Klemstykke for festing av skillevegg A2
KS KL A2 1304998 6062284 30 Stykk
Langsgående skjøtestykke FS
LVG 45 FS 1304855 6200832 10 Stykk

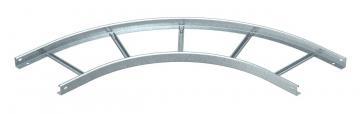

90° bend 45 FS
LBI 90 440 NS FS ----- 6203043 1 Stykk - Nedlastinger
-
Rettledning KTS cable tray systems , 1.61MB , pdfEU-samsvarserklæring LG 440 NS 3 FS / 6200514 , 0.13MB , pdfREACH Samsvarserklæring LG 440 NS 3 FS / 6200514 , 0.12MB , pdfRoHS Samsvarserklæring LG 440 NS 3 FS / 6200514 , 0.12MB , pdfMonteringsanvisning Monteringsanvisning kabelledersystemer , 6.45MB , pdfMonteringsanvisning General information on the mounting , 2.65MB , pdf
