Kabelstige LG 110, 3 m VS FT
Art.nr. 6216426 | EAN 4012195065227
- Produktbeskrivelse
-

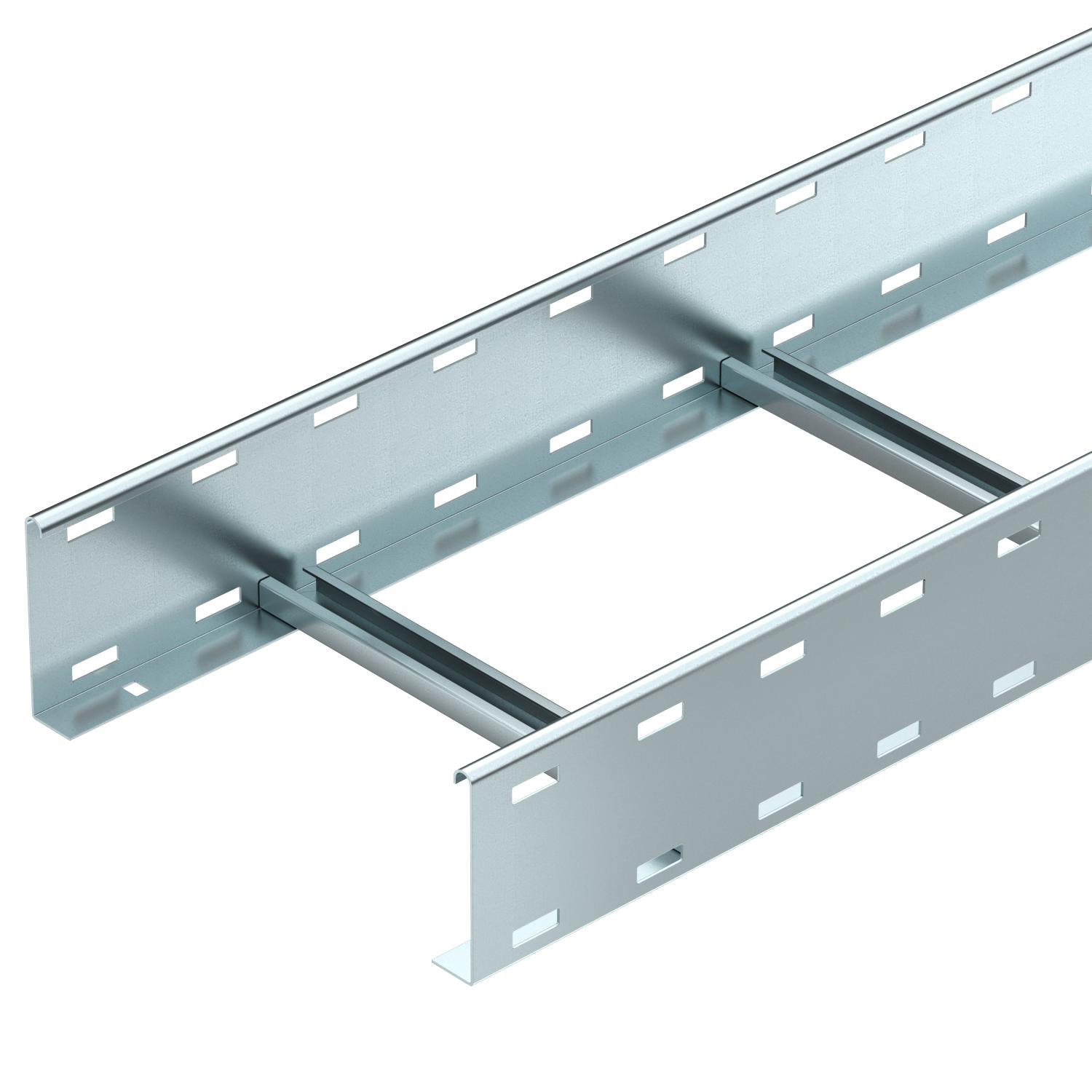

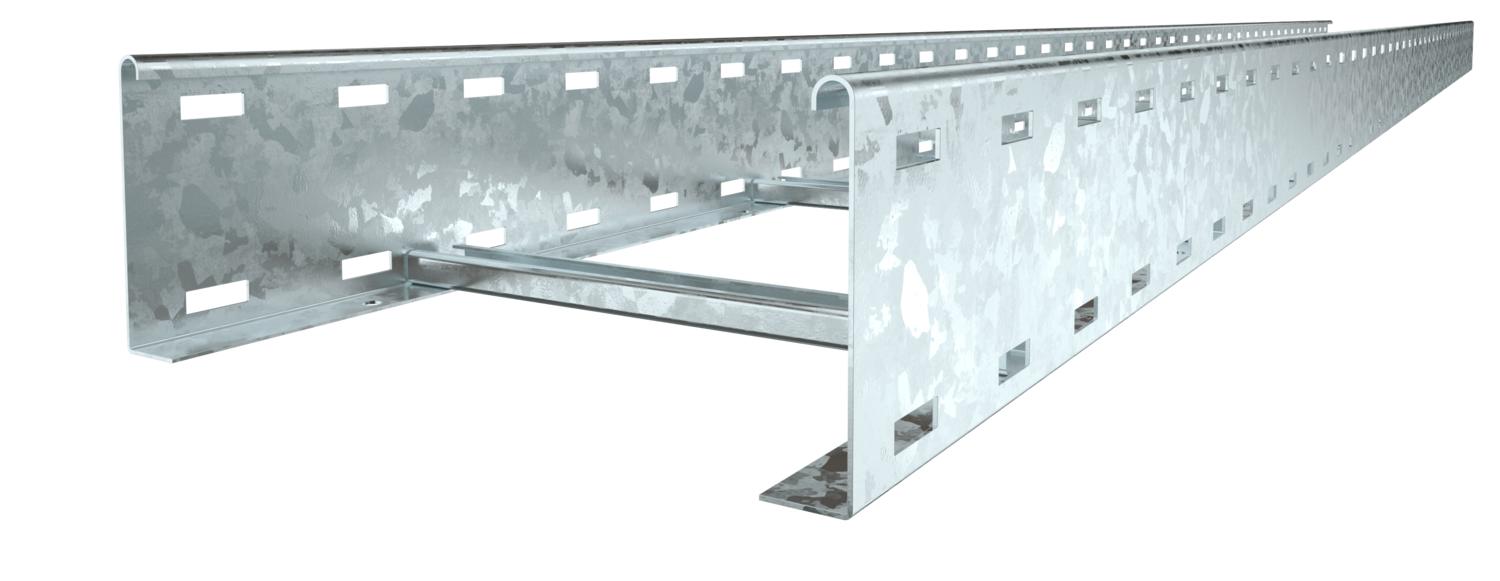

ProduktbeskrivelseKabelstige med hullet sidebjelke og sidehøyde 110 mm med naglede C-profilsprosser som er åpne oppover.
Magnetisk skjermdemping uten lokk 10 dB, med lokk 15 dB.
Kabelstigen leveres i sammenfelt utførelse.
Den passende bøyleklemmen av typen 2056 finner du under Vertikale stigesystemer.
-
- Tekniske data
-
Tekniske data

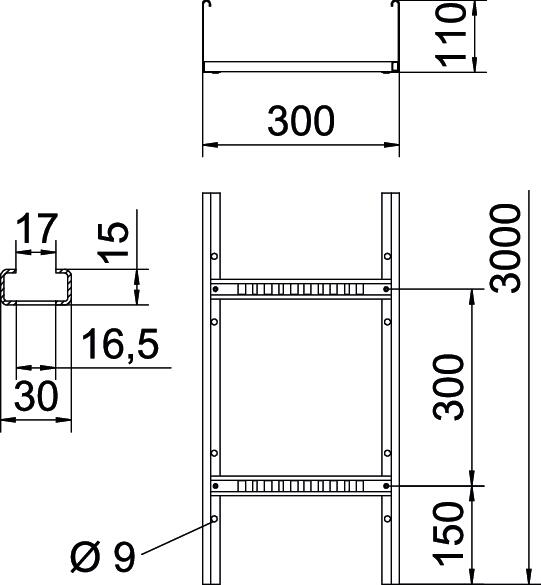

Bjelketykkelse 1,5 mm Bredde 300 mm CO2-fotavtrykk (GWP) fra vugge til port 9,2764 kg CO2e / 1 Meter Dimensjon 110x300x3000 Farge zink Feste til sprossen blindnaglet Forsterket utførelse nei Høyde 110 mm Lengde 3000 mm Mål 110x300x3000 Mål B 300 mm Materiale stål Nytte- tverrsnitt 283 cm² Nytte- tverrsnitt 28300 mm² Opprettholdelse av funksjon nei Overflate Varmgalvanisert (dypp) Rustfritt stål, etset nei Sidehull ja Spormål sprosse 16,50 Sprosseavstand 300 mm Støtteavstand 2,0m 3,1 kN/m Støtteavstand 2,5m 2 kN/m Støtteavstand 3,0m 1,4 kN/m Støtteavstand 3,5m 0,9 kN/m Støtteavstand 4,0m 0,65 kN/m Støtteavstand 4,5m 0,55 kN/m Støtteavstand 5,0m 0,5 kN/m Støtteavstand 6,0m 0,15 kN/m Utførelse av sprossene Profil perforert Utførelse til sidebjelken flat profil Tekniske data

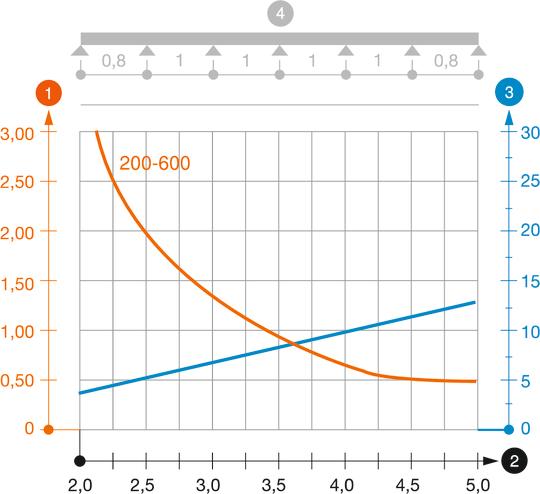

Belastningsdiagram kabelstige type LG 110 VS
-
Tillatt belastning av kabelrenne/-stige i kN/m uten personlast
-
Spennvidde i m
-
Profilbøyning i mm ved tillatt kN/m
-
Belastningsskjema ved testing
-
Belastningskurve med bredde på kabelrenne/-stige i mm
-
Profilbøyning etter støttelengde
-
- Alle typer
-
Systemtilbehør
Produkter Type Art.nr. Mengde Minste salgsenhet
Langsgående skjøtestykke FT
LVG 110 FT 6216548 10 Stykk
Lokk med vrid lås FT
DRL 300 FT 6051383 3 m
Skillevegg 85 DD
TSG 85 DD 6062331 3 m Monterings tilbehør
Produkter Type El.Nr Art.nr. Mengde Minste salgsenhet
Beskyttelseskappe
SKH 110 OR ----- 6222553 20 Par
Klemstykke for festing av skillevegg A2
KS KL A2 1304998 6062284 30 Stykk - Nedlastinger
-
