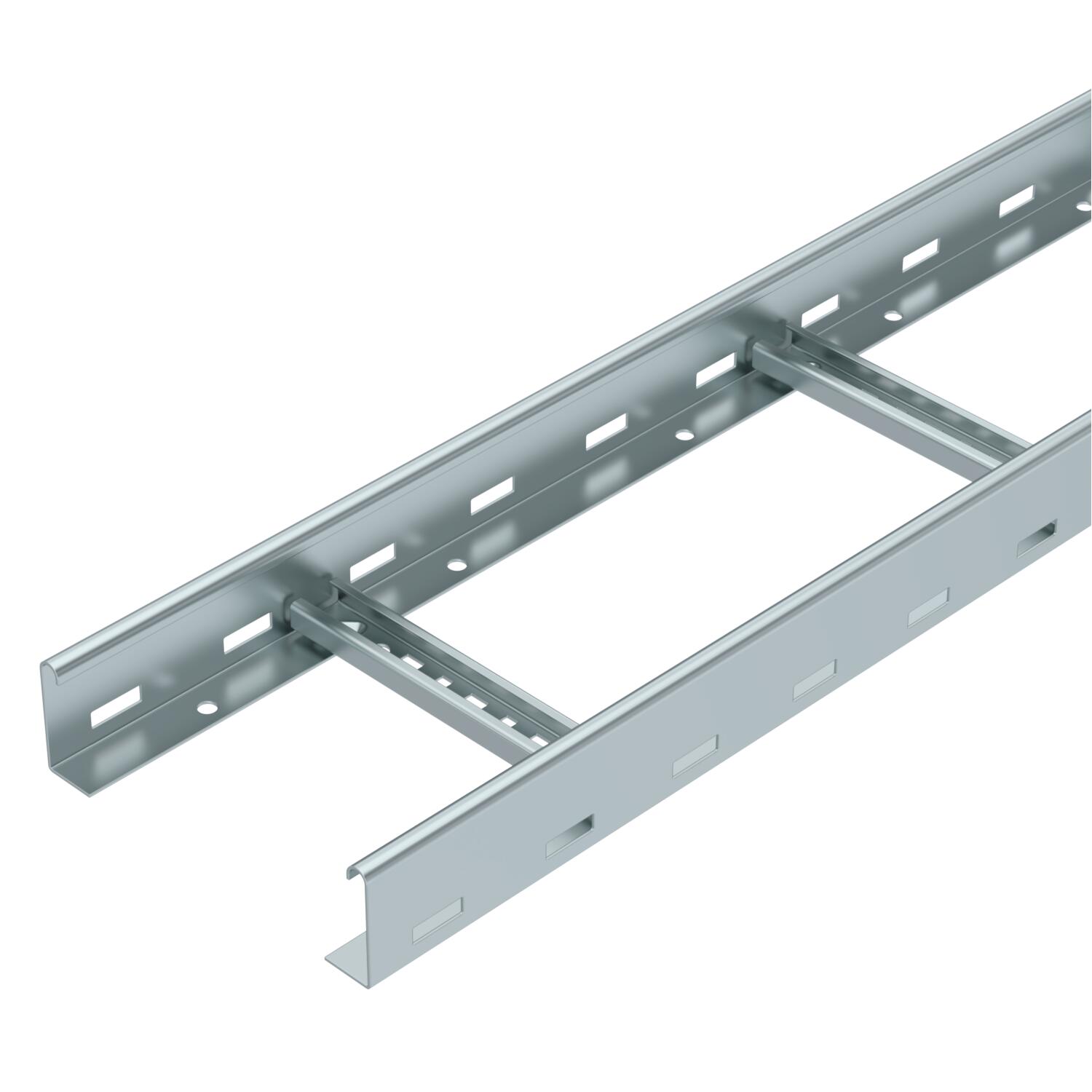

Kabelstige LCIS 60, 6 m C30 FS 6000 | 200 | 1,5 | nei

Kabelstige LCIS 60, 6 m C30 FS

Art.nr. 6209630 | EAN 4012196432035 | El.Nr 1300448

Art.nr. / Type

Lengde	6000 mm

Bredde

Bjelketykkelse	1,5 mm

Opprettholdelse av funksjon	nei

Produktbeskrivelse

Produktbeskrivelse

Kabelstige med sidehøyde 60 mm med sveisede C30-profilsprosser som åpner oppover. Sidevange med buet kant som forsterking og kantbeskyttelse. Festet til utliggeren gjøres med klemstykker type LKS 40. Sprossens slissemål er 16,5 mm, passende bøyleklammer er type 2056.
Magnetisk skjermdemping uten lokk 10 dB, med lokk 15 dB.

Tekniske data

Tekniske data

Bjelketykkelse	1,5 mm
Bredde	200 mm
CO₂-fotavtrykk (GWP) fra vugge til port	6,5736 kg CO₂e / 1 Meter

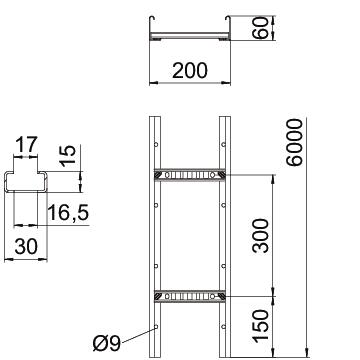

Dimensjon	60x200x6000
Farge	zink
Feste til sprossen	sveiset
Forsterket utførelse	nei
Høyde	60 mm
Lengde	6000 mm
Mål B	200 mm
Materiale	stål
Nytte- tverrsnitt	80 cm²
Nytte- tverrsnitt	8000 mm²
Opprettholdelse av funksjon	nei

Overflate	kontinuerlig galvanisert
Rustfritt stål, etset	nei
Sidehull	ja
Spormål sprosse	17,00
Sprosseavstand	300 mm
Støtteavstand 1,5m	3,3 kN/m
Støtteavstand 2,0m	2 kN/m
Støtteavstand 2,5m	1,3 kN/m
Støtteavstand 3,0m	1 kN/m
Støtteavstand 3,5m	0,78 kN/m
Støtteavstand 4,0m	0,4 kN/m
Utførelse av sprossene	Profil perforert
Utførelse til sidebjelken	flat profil

Tekniske data

Belastningsdiagram kabelstige type LCIS 60

Tillatt belastning av kabelrenne/-stige i kN/m uten personlast
Spennvidde i m
Profilbøyning i mm ved tillatt kN/m
Belastningsskjema ved testing
Belastningskurve med bredde på kabelrenne/-stige i mm
Profilbøyning etter støttelengde

Alle typer

Alle typer

Type	Lengde	Bredde	Bjelketykkelse	Opprettholdelse av funksjon	El.Nr	Art.nr.	Mengde	Minste salgsenhet
LCIS 620 6 FS	6000 mm	200 mm	1,5 mm	nei	1300448	6209630	m	6 m

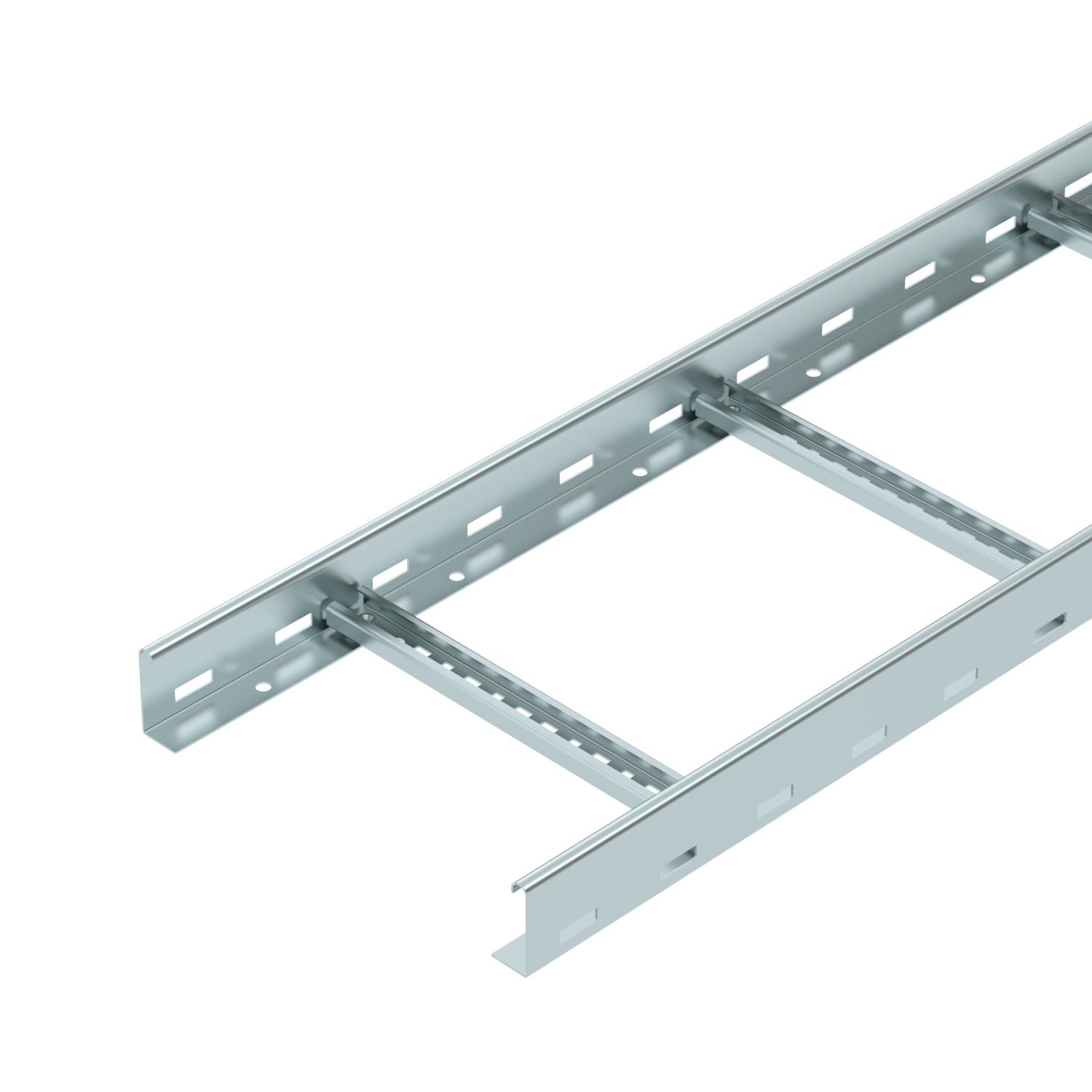

LCIS 630 6 FS	6000 mm	300 mm	1,5 mm	nei	1300449	6209632	m	6 m
LCIS 640 6 FS	6000 mm	400 mm	1,5 mm	nei	1300450	6209634	m	6 m
LCIS 650 6 FS	6000 mm	500 mm	1,5 mm	nei	1300451	6209636	m	6 m
LCIS 660 6 FS	6000 mm	600 mm	1,5 mm	nei	1300452	6209638	m	6 m

Tilbehør

Systemtilbehør

Produkter	Type	El.Nr	Art.nr.	Mengde	Minste salgsenhet

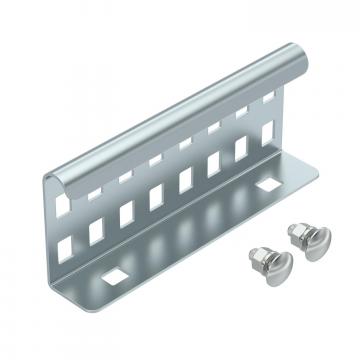

Langsgående skjøtestykke FS	LVG 60 FS	1300458	6208840	Stykk	10 Stykk

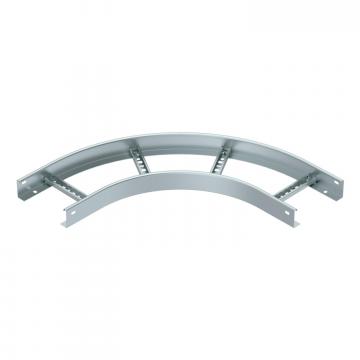

90°-bend 60 FS	LB 90 620 R3 FS	1304988	6225042	Stykk	1 Stykk
Lokk med espagnolett FS	DRL 200 FS	-----	6052207	m	3 m
Skillevegg 45 FS	TSG 45 FS	1301778	6062033	m	3 m
