Kabelstige LCIS 60, 6 m C30 A4 6000 | 500 | 1,5 | nei

Kabelstige LCIS 60, 6 m C30 A4

Art.nr. 6207208 | EAN 4012196431991

Art.nr. / Type

Lengde	6000 mm

Bredde

Bjelketykkelse	1,5 mm

Opprettholdelse av funksjon	nei

Produktbeskrivelse

Produktbeskrivelse

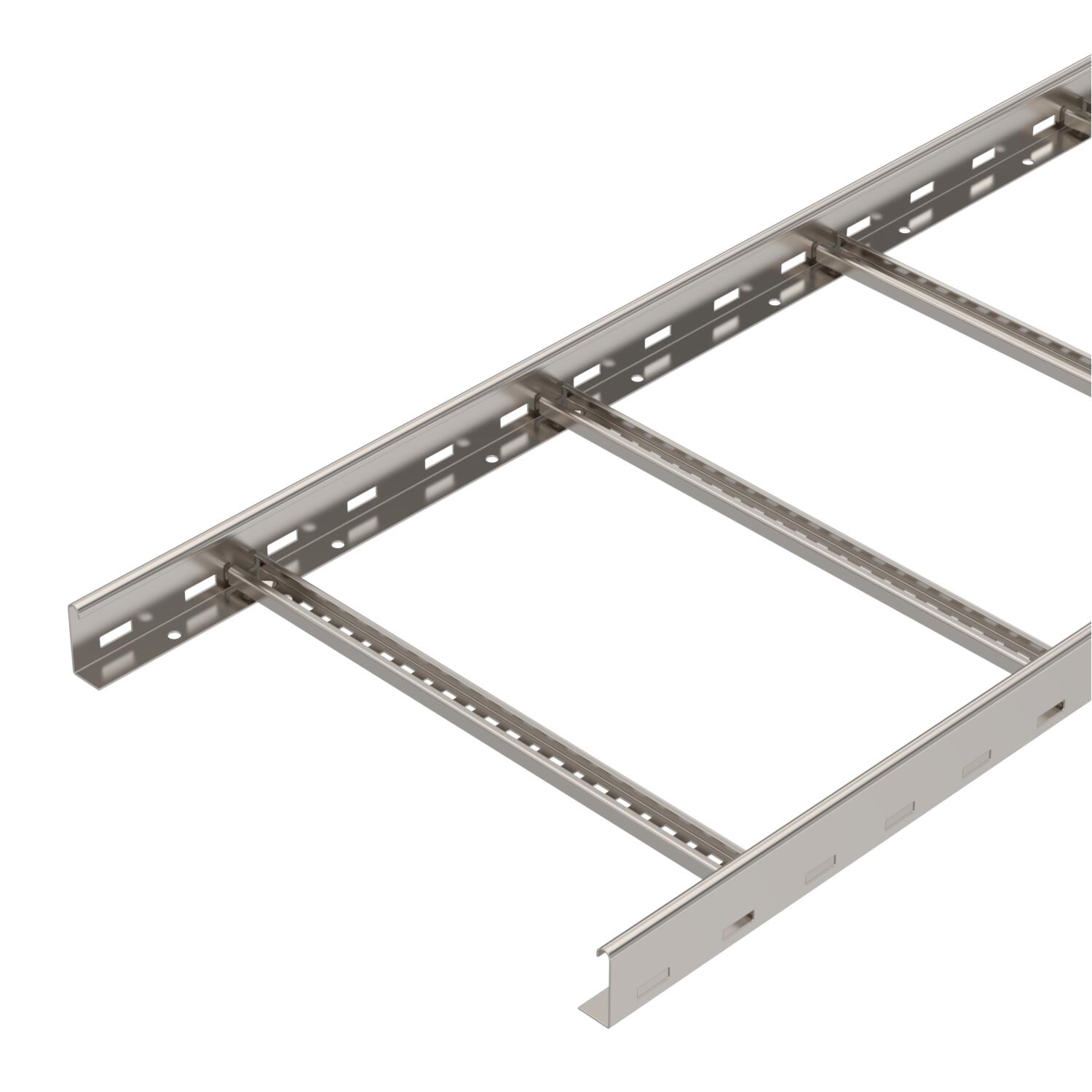

Kabelstige med sidehøyde 60 mm med sveisede C30-profilsprosser som åpner oppover. Sidevange med buet kant som forsterking og kantbeskyttelse. Festet til utliggeren gjøres med klemstykker type LKS 40. Sprossens slissemål er 16,5 mm, passende bøyleklammer er type 2056.
Magnetisk skjermdemping uten lokk 10 dB, med lokk 15 dB.

Tekniske data

Tekniske data

Bjelketykkelse	1,5 mm
Bredde	500 mm
CO2-fotavtrykk (GWP) fra vugge til port	17,1374 kg CO2e / 1 Meter

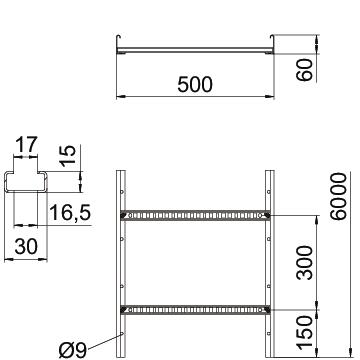

Dimensjon	60x500x6000
Farge	spesialstål
Feste til sprossen	sveiset
Forsterket utførelse	nei
Høyde	60 mm
Lengde	6000 mm
Mål B	500 mm
Materiale	spesialstål, rustfritt 1.4571
Nytte- tverrsnitt	20000 mm²
Nytte- tverrsnitt	200 cm²
Opprettholdelse av funksjon	nei

Overflate	Blank, etterbehandlet
Rustfritt stål, etset	ja
Sidehull	ja
Spormål sprosse	16,50
Sprosseavstand	300 mm
Støtteavstand 1,5m	3,3 kN/m
Støtteavstand 2,0m	2 kN/m
Støtteavstand 2,5m	1,3 kN/m
Støtteavstand 3,0m	1 kN/m
Støtteavstand 3,5m	0,78 kN/m
Støtteavstand 4,0m	0,4 kN/m
Utførelse av sprossene	Profil perforert
Utførelse til sidebjelken	flat profil

Tekniske data

Belastningsdiagram kabelstige type LCIS 60

Tillatt belastning av kabelrenne/-stige i kN/m uten personlast
Spennvidde i m
Profilbøyning i mm ved tillatt kN/m
Belastningsskjema ved testing
Belastningskurve med bredde på kabelrenne/-stige i mm
Profilbøyning etter støttelengde

Alle typer

Alle typer

Type	Lengde	Bredde	Bjelketykkelse	Opprettholdelse av funksjon	Art.nr.	Mengde	Minste salgsenhet
LCIS 620 6 A4	6000 mm	200 mm	1,5 mm	nei	6207202	m	6 m
LCIS 630 6 A4	6000 mm	300 mm	1,5 mm	nei	6207204	m	6 m
LCIS 640 6 A4	6000 mm	400 mm	1,5 mm	nei	6207206	m	6 m
LCIS 650 6 A4	6000 mm	500 mm	1,5 mm	nei	6207208	m	6 m
LCIS 660 6 A4	6000 mm	600 mm	1,5 mm	nei	6207210	m	6 m
