Kabelstige LCIS 60, 6 m C30 A2 6000 | 600 | 1,5 | nei

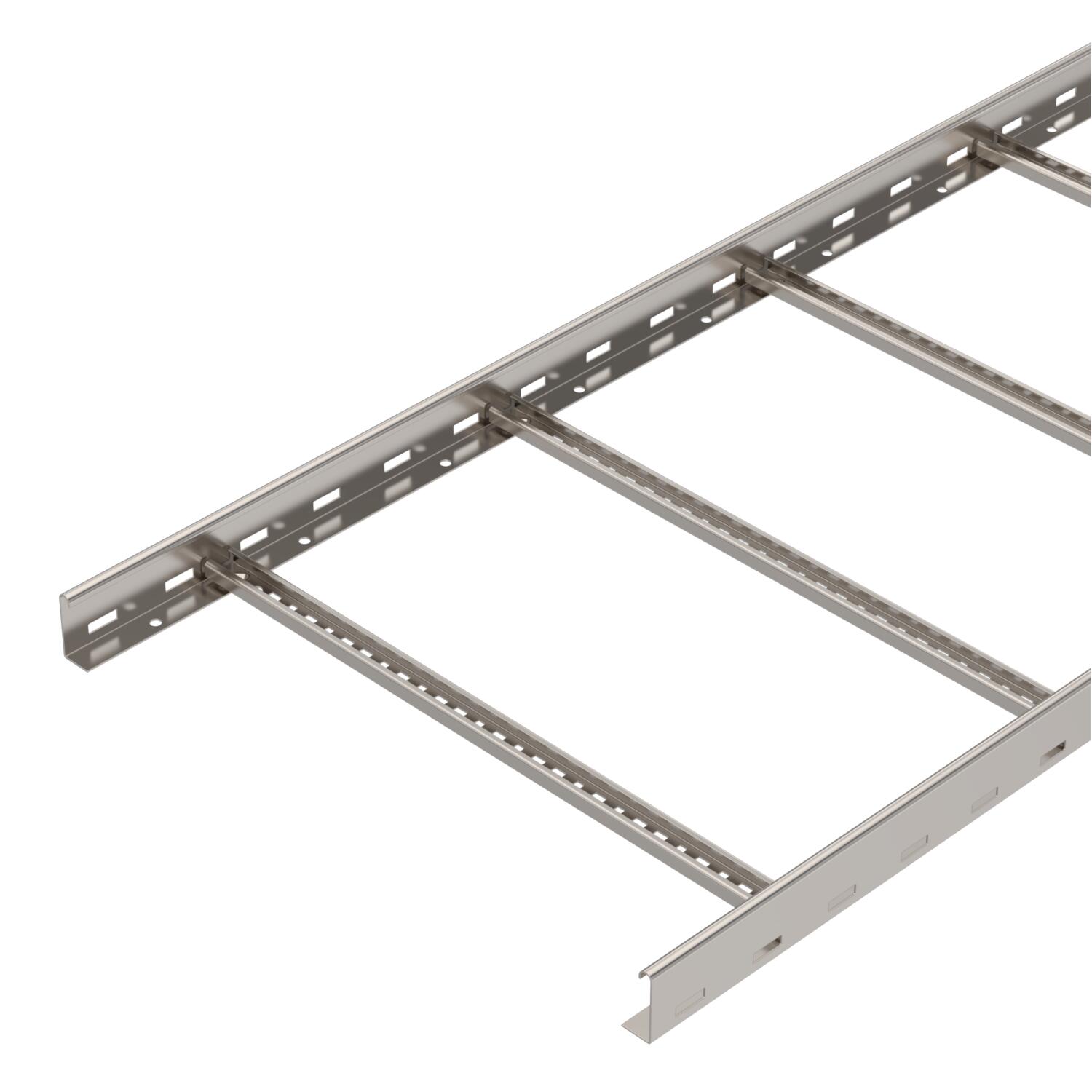

Kabelstige LCIS 60, 6 m C30 A2

Art.nr. 6207260 | EAN 4012196431724

Art.nr. / Type	6207260 / LCIS 660 6 A2

Lengde	6000 mm

Bredde	600 mm

Bjelketykkelse	1,5 mm

Opprettholdelse av funksjon	nei

Produktbeskrivelse

Produktbeskrivelse

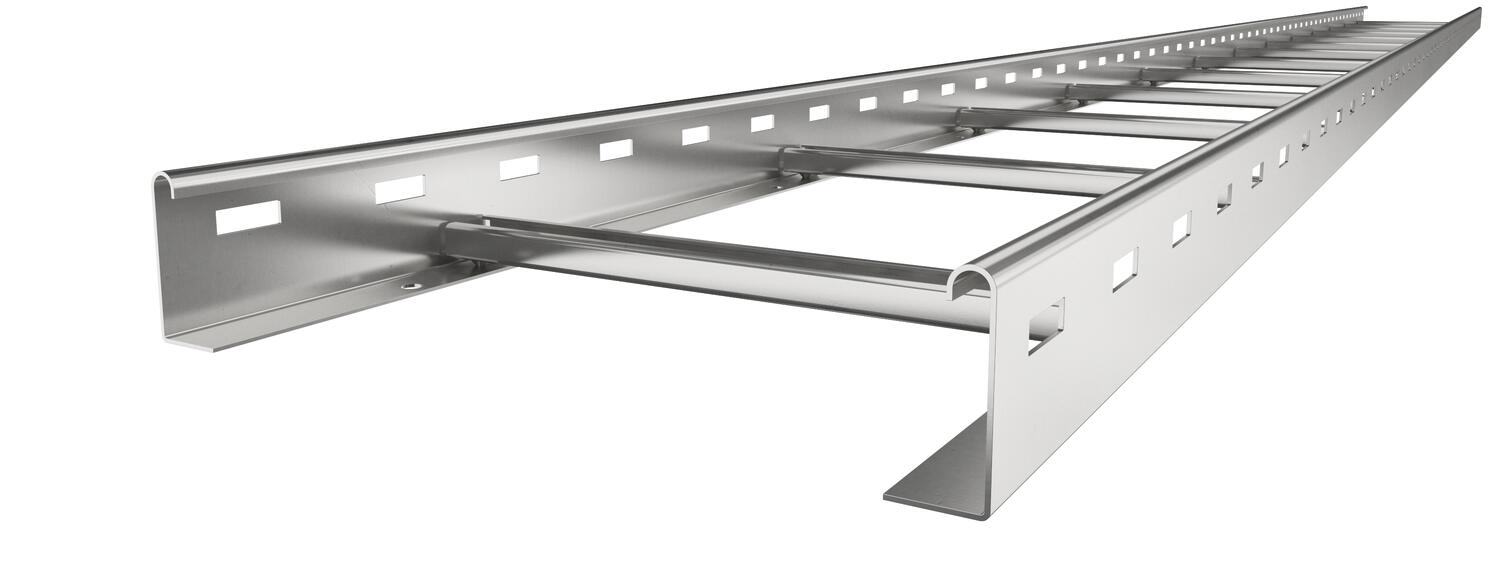

Kabelstige med sidehøyde 60 mm med sveisede C30-profilsprosser som åpner oppover. Sidevange med buet kant som forsterking og kantbeskyttelse. Festet til utliggeren gjøres med klemstykker type LKS 40. Sprossens slissemål er 16,5 mm, passende bøyleklammer er type 2056.
Magnetisk skjermdemping uten lokk 10 dB, med lokk 15 dB.

Tekniske data

Tekniske data

Bjelketykkelse	1,5 mm
Bredde	600 mm
CO2-fotavtrykk (GWP) fra vugge til port	18,2782 kg CO2e / 1 Meter

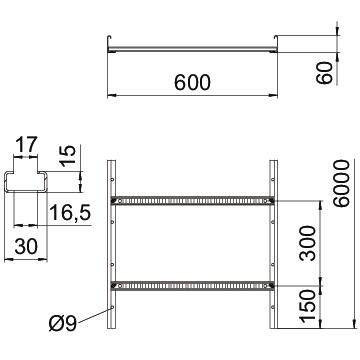

Dimensjon	60x600x6000
Farge	spesialstål
Feste til sprossen	sveiset
Forsterket utførelse	nei
Høyde	60 mm
Lengde	6000 mm
Mål B	600 mm
Materiale	spesialstål, rustfritt 1.4301
Nytte- tverrsnitt	24000 mm²
Nytte- tverrsnitt	240 cm²
Opprettholdelse av funksjon	nei
Overflate	Blank, etterbehandlet

Rustfritt stål, etset	ja
Sidehull	ja
Spormål sprosse	16,50
Sprosseavstand	300 mm
Støtteavstand 1,5m	3,3 kN/m
Støtteavstand 2,0m	2 kN/m
Støtteavstand 2,5m	1,3 kN/m
Støtteavstand 3,0m	1 kN/m
Støtteavstand 3,5m	0,78 kN/m
Støtteavstand 4,0m	0,4 kN/m
Støtteavstand 4,5m	0,3 kN/m
Støtteavstand 5,0m	0,2 kN/m
Utførelse av sprossene	Profil perforert
Utførelse til sidebjelken	flat profil

Tekniske data

Belastningsdiagram kabelstige type LCIS 60

Tillatt belastning av kabelrenne/-stige i kN/m uten personlast
Spennvidde i m
Profilbøyning i mm ved tillatt kN/m
Belastningsskjema ved testing
Belastningskurve med bredde på kabelrenne/-stige i mm
Profilbøyning etter støttelengde

Alle typer

Alle typer

Type	Lengde	Bredde	Bjelketykkelse	Opprettholdelse av funksjon	Art.nr.	Mengde	Minste salgsenhet
LCIS 660 6 A2	6000 mm	600 mm	1,5 mm	nei	6207260	m	6 m

Tilbehør

Systemtilbehør

Produkter	Type	Art.nr.	Mengde	Minste salgsenhet
Langsforbinder A2	LVG 60 A2	6208846	Stykk	10 Stykk
Vinkelforbindere 60 A2	LWVG 60 A2	6208898	Stykk	10 Stykk

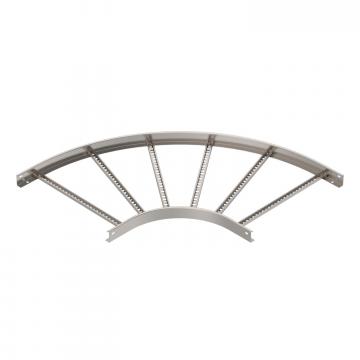

90° bend 60 A2	LB 90 660 R3 A2	6225090	Stykk	1 Stykk
Leddbueelement 60 A2	LGBE 660 A2	6225468	Stykk	1 Stykk
Beskyttelseskappe 60	SKH 60 OR	6222537	Par	40 Par

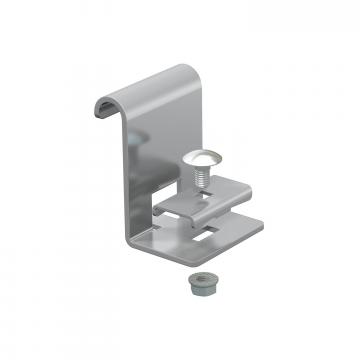

Tilkoblingsstykke A2	LAS 60 A2	6221386	Stykk	10 Stykk
