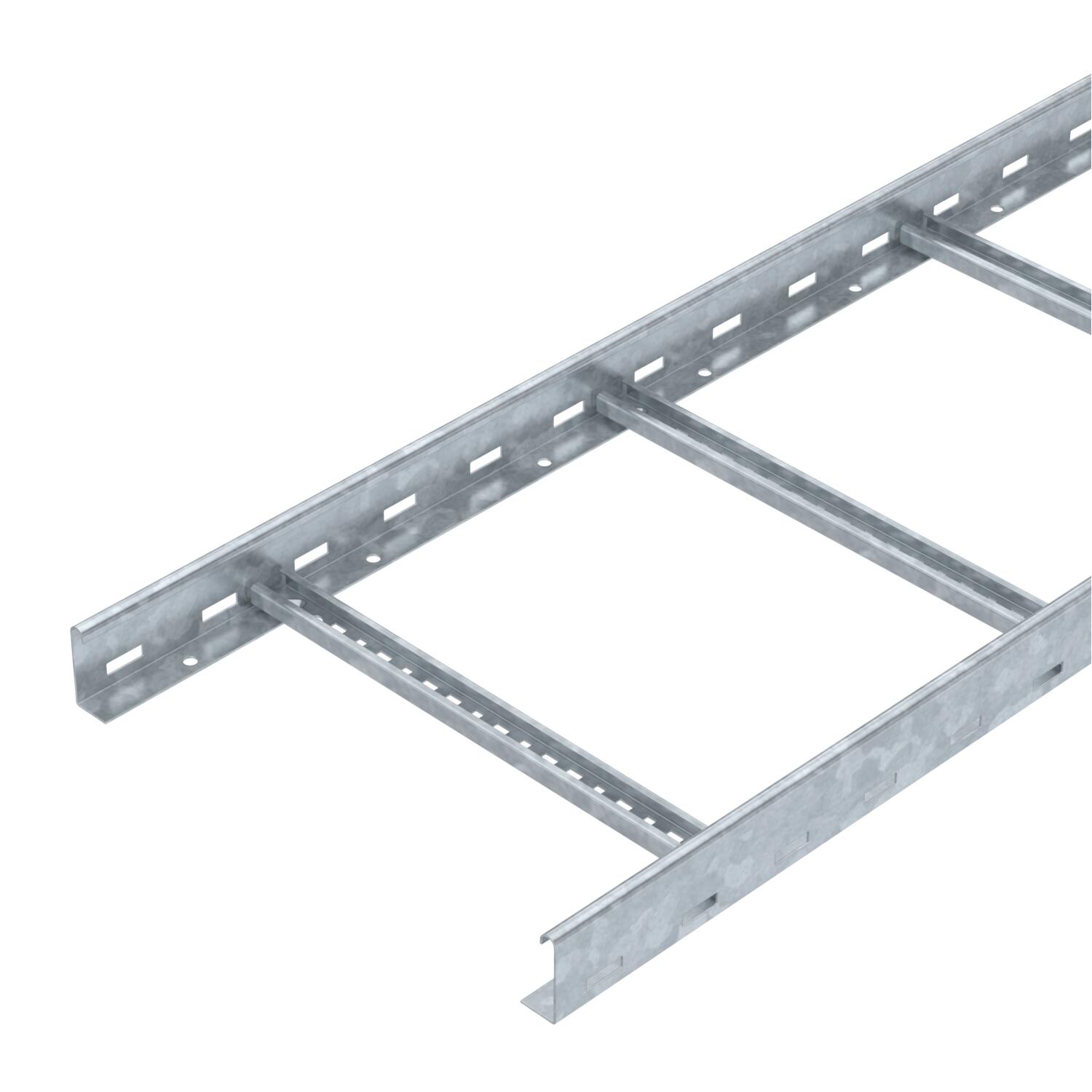

Kabelstige LCIS 60, 3 m C30 FT 3000 | 400 | 1,5 | nei

Kabelstige LCIS 60, 3 m C30 FT

Art.nr. 6209725 | EAN 4012196431755 | El.Nr 1300463

Art.nr. / Type

Lengde	3000 mm

Bredde

Bjelketykkelse	1,5 mm

Opprettholdelse av funksjon	nei

Produktbeskrivelse

Produktbeskrivelse

Kabelstige med sidehøyde 60 mm med sveisede C30-profilsprosser som åpner oppover. Sidevange med buet kant som forsterking og kantbeskyttelse. Festet til utliggeren gjøres med klemstykker type LKS 40. Sprossens slissemål er 16,5 mm, passende bøyleklammer er type BS-H....
Magnetisk skjermdemping uten lokk 10 dB, med lokk 15 dB.

Tekniske data

Tekniske data

Bjelketykkelse	1,5 mm

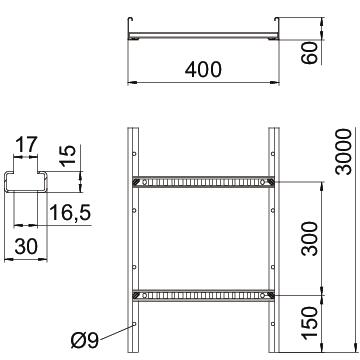

Dimensjon	60x400x3000
Farge	zink
Feste til sprossen	sveiset
Forsterket utførelse	nei
Materiale	stål
Nytte- tverrsnitt	160 cm²
Nytte- tverrsnitt	16000 mm²

Opprettholdelse av funksjon	nei
Overflate	Varmgalvanisert (dypp)
Rustfritt stål, etset	nei
Sidehull	ja
Sprosseavstand	300 mm
Utførelse av sprossene	Profil perforert
Utførelse til sidebjelken	flat profil

Mål

Bredde	400 mm
Høyde	60 mm
Lengde	3000 mm

Mål B	400 mm
Spormål sprosse	17,00

Belastninger

Støtteavstand 1,5m	3,3 kN/m
Støtteavstand 2,0m	2 kN/m
Støtteavstand 2,5m	1,3 kN/m
Støtteavstand 3,0m	1 kN/m

Støtteavstand 3,5m	0,78 kN/m
Støtteavstand 4,0m	0,4 kN/m
Støtteavstand 4,5m	0,3 kN/m
Støtteavstand 5,0m	0,2 kN/m

CO2-avtrykk (Product Carbon Footprint)

CO2-fotavtrykk (GWP) fra vugge til port	7,4677 kg CO2e / 1 Meter
CO₂ Footprint (GWP)	7,4677 kg CO₂e
Declared Unit (LCA)	Meter

Declared Unit Quantity (LCA)	1
Undersøkelsesdato CO2-verdi	2025-05-14T00:00:00.000+0200

Tekniske data

Belastningsdiagram kabelstige type LCIS 60

Alle typer

Alle typer

Type	Lengde	Bredde	Bjelketykkelse	Opprettholdelse av funksjon	El.Nr	Art.nr.	Mengde	Minste salgsenhet
LCIS 620 3 FT	3000 mm	200 mm	1,5 mm	nei	1300461	6209721	m	3 m
LCIS 630 3 FT	3000 mm	300 mm	1,5 mm	nei	1300462	6209723	m	3 m
LCIS 640 3 FT	3000 mm	400 mm	1,5 mm	nei	1300463	6209725	m	3 m
LCIS 650 3 FT	3000 mm	500 mm	1,5 mm	nei	1300464	6209727	m	3 m
LCIS 660 3 FT	3000 mm	600 mm	1,5 mm	nei	1300465	6209729	m	3 m

Tilbehør

Systemtilbehør

Produkter	Type	El.Nr	Art.nr.	Mengde	Minste salgsenhet
Lokk med vrid lås FT	DRL 400 FT	-----	6051413	m	3 m
Langsgående skjøtestykke FT	LVG 60 FT	1300476	6208843	Stykk	10 Stykk

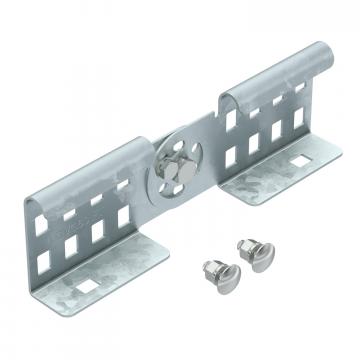

Leddskjøtestykke FT	LGVG 60 FT	1300478	6208944	Stykk	10 Stykk
Multifunksjonsskjøtestykke FT	LMFV 640 FT	1300473	6225734	Stykk	1 Stykk
90°-bend 60 FT	LB 90 640 R3 FT	-----	6225066	Stykk	1 Stykk

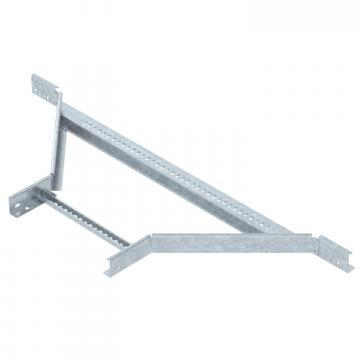

Monteringsfordelingsstykke 60 FT	LAA 640 R3 FT	-----	6225874	Stykk	1 Stykk
Beskyttelseskappe 60	SKH 60 OR	-----	6222537	Par	40 Par
Skillevegg 45 DD	TSG 45 DD	-----	6062321	m	3 m
