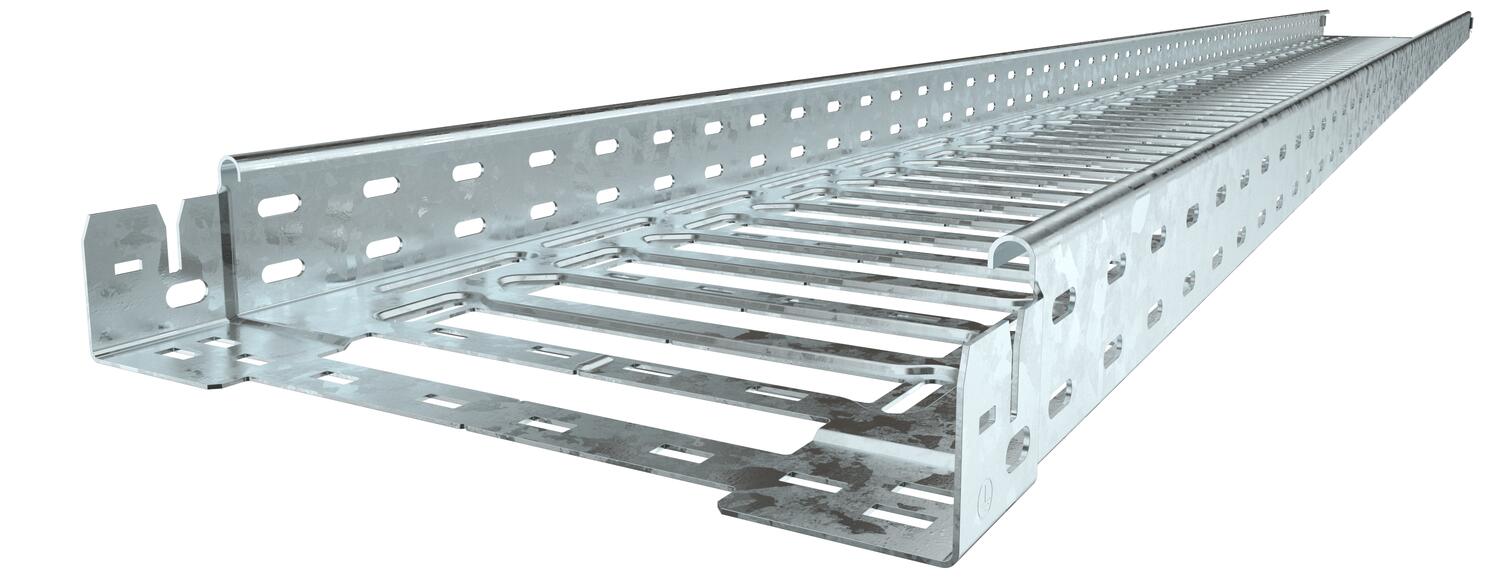

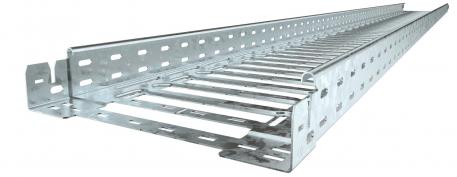

Kabelrenne SKS-Magic® 60 FT 3050 | 300 | 60 | 1,5 | nei | zink | stål | Varmgalvanisert (dypp)

Kabelrenne SKS-Magic® 60 FT

Art.nr. 6059479 | EAN 4012195832669 | El.Nr 1304896

Art.nr. / Type

Lengde	3050 mm

Bredde

Høyde	60 mm

Platetykkelse	1,5 mm

Opprettholdelse av funksjon	nei

Farge	zink

Materiale	stål

Overflate	Varmgalvanisert (dypp)

Produktbeskrivelse

Produktbeskrivelse

Kabelrenne med integrert hurtigfestesystem. Kabelrennens nyttelengde utgjør 3000 mm.

Kabelrennen har sideperforeringer på 7 x 20 mm, for installasjon av ekstra tilkoblings- og monteringskomponenter.

Fra kabelrennebredde 200 mm med 30% perforering, egnet for bruk under sprinkleranlegg i henhold til VdS retningslinje 2092

Gjennomgående potensialutjevning er garantert uten ekstra komponenter.

Tekniske data

Tekniske data

Belastningstesttype iht. IEC 61537	Type II
Bredde	300 mm
CO2-fotavtrykk (GWP) fra vugge til port	11,207 kg CO2e / 1 Meter
Dimensjon	60x300x3050
Farge	zink
Forsterket utførelse	nei
Høyde	60 mm
Innsats sprinkleranlegg	ja
Lengde	3050 mm
Magnetisk skjermdemping med lokk	50 dB
Magnetisk skjermdemping uten lokk	20 dB
Mål B	300 mm
Mål L	180 mm
Mål x	196 mm
Mål y	262 mm
Materiale	stål

Med overdel	nei
Monteringshull i bunnen	ja
NATO-hullmønster	nei
Nytte- tverrsnitt	178 cm²
Nytte- tverrsnitt	17800 mm²
Opprettholdelse av funksjon	nei
Overflate	Varmgalvanisert (dypp)
Platetykkelse	1,5 mm
Rustfritt stål, etset	nei
Sidehull	ja
Støtteavstand 1,5m	2,7 kN/m
Støtteavstand 2,0m	2,1 kN/m
Støtteavstand 2,5m	1,47 kN/m
Støtteavstand 3,0m	0,8 kN/m
Type skjøtestykke til kabelbæresystem	Klikkfeste
Utførelse skjøtestykke	Integrert skjøtestykke

Tekniske data

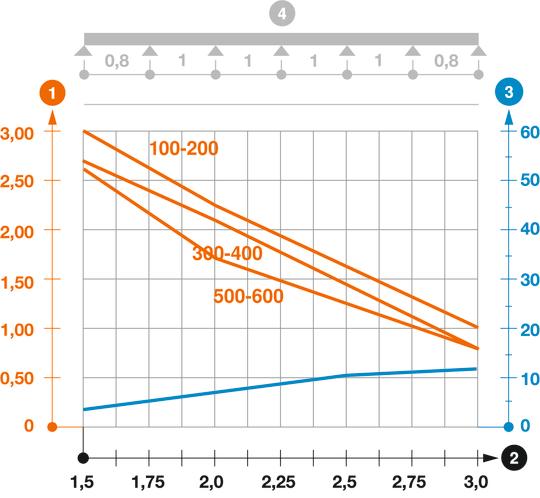

Belastningsdiagram kabelrenne type SKSM 60

Tillatt belastning av kabelrenne/-stige i kN/m uten personlast
Spennvidde i m
Profilbøyning i mm ved tillatt kN/m
Belastningsskjema ved testing
Belastningskurve med bredde på kabelrenne/-stige i mm
Profilbøyning etter støttelengde

Alle typer

Alle typer

Type	Lengde	Bredde	Høyde	Platetykkelse	Opprettholdelse av funksjon	Farge	Materiale	Overflate	El.Nr	Art.nr.	Mengde	Minste salgsenhet
SKSM 630 FT	3050 mm	300 mm	60 mm	1,5 mm	nei	zink	stål	Varmgalvanisert (dypp)	1304896	6059479	m	3 m
SKSM 640 FT	3050 mm	400 mm	60 mm	1,5 mm	nei	zink	stål	Varmgalvanisert (dypp)	1304897	6059481	m	3 m
SKSM 650 FT	3050 mm	500 mm	60 mm	1,5 mm	nei	zink	stål	Varmgalvanisert (dypp)	1304898	6059483	m	3 m
SKSM 660 FT	3050 mm	600 mm	60 mm	1,5 mm	nei	zink	stål	Varmgalvanisert (dypp)	1304899	6059485	m	3 m

Tilbehør

Systemtilbehør

Produkter	Type	El.Nr	Art.nr.	Mengde	Minste salgsenhet
Langsforbindersett Magic DD	KTSMV 630 DD	1315319	6068942	Stykk	1 Stykk
Lokk med vrid lås FT	DRL 300 FT	-----	6051383	m	3 m
90°-bend 60 FT	RB 90 630 FT	-----	6036596	Stykk	1 Stykk
Lokk med espagnolett DD	DRL 300 DD	-----	6052712	m	3 m
Skillevegg 60 DD	TSG 60 DD	1315394	6062327	m	3 m
