Kabelrenne RKS-Magic® 60 FS 3050 | 200 | 60 | 0,75 | ja | zink | stål | kontinuerlig galvanisert

Kabelrenne RKS-Magic® 60 FS

Art.nr. 6047638 | EAN 4012195391203 | El.Nr 1305705

Art.nr. / Type

Lengde	3050 mm

Bredde

Høyde	60 mm

Platetykkelse

Opprettholdelse av funksjon

Farge	zink

Materiale	stål

Overflate	kontinuerlig galvanisert

Produktbeskrivelse

Produktbeskrivelse

Kabelrenne med integrert hurtigfestesystem. Kabelrennens nyttelengde utgjør 3000 mm.

Kabelrennen har sideperforeringer på 7 x 20 mm, for installasjon av ekstra tilkoblings- og monteringskomponenter.

Hull for direkte oppheng med gjengestang har en diameter på 11mm
Magnetisk skjermdemping uten lokk 20 dB, med lokk 50 dB.

Gjennomgående potensialutjevning er garantert uten ekstra komponenter.

Tekniske data

Tekniske data

Belastningstesttype iht. IEC 61537	Type II
Brannsikring	Opprettholdelse av funksjon kabelspesifikk bærekonstruksjon, Oppdrag brannverntak
Bunnperforering	1
Dimensjon	60x200x3050
Farge	zink
Forsterket utførelse	nei
Magnetisk skjermdemping med lokk	50 dB
Magnetisk skjermdemping uten lokk	20 dB
Materiale	stål
Med overdel	nei
Monteringshull i bunnen	ja
NATO-hullmønster	nei

Nytte- tverrsnitt	118 cm²
Nytte- tverrsnitt	11800 mm²
Nyttelengde	3000 mm
Opprettholdelse av funksjon	ja
Overflate	kontinuerlig galvanisert
Platetykkelse	0,75 mm
Platetykkelse	0,03 in
Rustfritt stål, etset	nei
Sidehull	ja
Type skjøtestykke til kabelbæresystem	Klikkfeste
Utførelse skjøtestykke	Integrert skjøtestykke

Mål

Bredde	200 mm
Bredde	8 in
Høyde	2 in
Høyde	60 mm
Lengde	10 ft

Lengde	3050 mm
Mål B	200 mm
Mål x	100 mm
Mål y	150 mm

Belastninger

NEMA belastningsklasse	8AA
Støtteavstand 1,0m	1,2 kN/m
Støtteavstand 1,5m	1 kN/m

Støtteavstand 2,0m	0,55 kN/m
Støtteavstand 2,5m	0,4 kN/m

CO2-avtrykk (Product Carbon Footprint)

CO2-fotavtrykk (GWP) fra vugge til port	4,4813 kg CO2e / 1 Meter
CO₂ Footprint (GWP)	4,4813 kg CO₂e
Declared Unit (LCA)	Meter

Declared Unit Quantity (LCA)	1
Undersøkelsesdato CO2-verdi	2025-05-14T00:00:00.000+0200

Tekniske data

Belastningsdiagram kabelrenne type RKSM 60

Alle typer

Alle typer

Type	Lengde	Bredde	Høyde	Platetykkelse	Opprettholdelse av funksjon	Farge	Materiale	Overflate	El.Nr	Art.nr.	Mengde	Minste salgsenhet
RKSM 610 FS	3050 mm	100 mm	60 mm	0,75 mm	ja	zink	stål	kontinuerlig galvanisert	1305703	6047611	m	3 m
RKSM 615 FS	3050 mm	150 mm	60 mm	0,75 mm	ja	zink	stål	kontinuerlig galvanisert	1305704	6047630	m	3 m
RKSM 620 FS	3050 mm	200 mm	60 mm	0,75 mm	ja	zink	stål	kontinuerlig galvanisert	1305705	6047638	m	3 m
RKSM 630 FS	3050 mm	300 mm	60 mm	0,75 mm	ja	zink	stål	kontinuerlig galvanisert	1305706	6047654	m	3 m
RKSM 640 FS	3050 mm	400 mm	60 mm	0,9 mm	ja	zink	stål	kontinuerlig galvanisert	1305707	6047689	m	3 m
RKSM 650 FS	3050 mm	500 mm	60 mm	0,9 mm	nei	zink	stål	kontinuerlig galvanisert	1305708	6047719	m	3 m
RKSM 660 FS	3050 mm	600 mm	60 mm	0,9 mm	nei	zink	stål	kontinuerlig galvanisert	1305709	6047735	m	3 m

Tilbehør

Systemtilbehør

Produkter	Type	El.Nr	Art.nr.	Mengde	Minste salgsenhet
Langsforbindersett Magic FS	KTSMV 620 FS	1315311	6068918	Stykk	1 Stykk

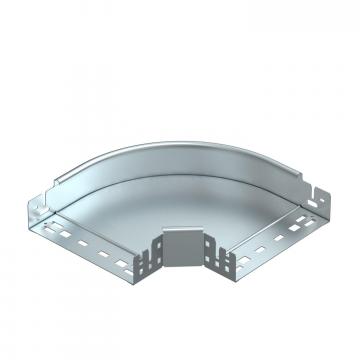

90°-bend 60 FS	RB 90 620 FS	-----	6036564	Stykk	1 Stykk

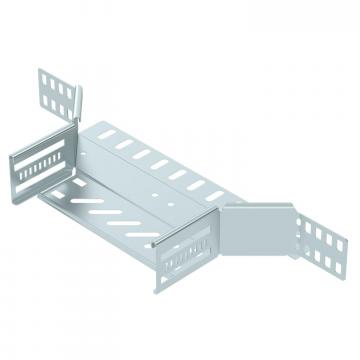

Monteringsfordelingsstykke 60 FS	RAA 620 FS	-----	6042115	Stykk	1 Stykk

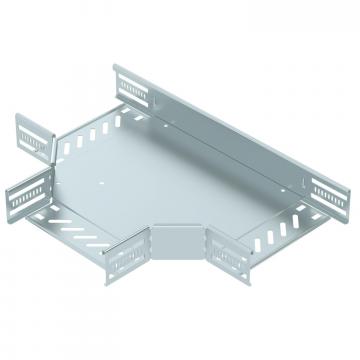

T-stykke 60 FS	RT 620 FS	-----	6038104	Stykk	1 Stykk
Lokk med espagnolett FS	DRL 200 FS	-----	6052207	m	3 m
