Kabelrenne RKS-Magic® 35 FS 3050 | 300 | 35 | 0,75 | nei | zink | stål | kontinuerlig galvanisert

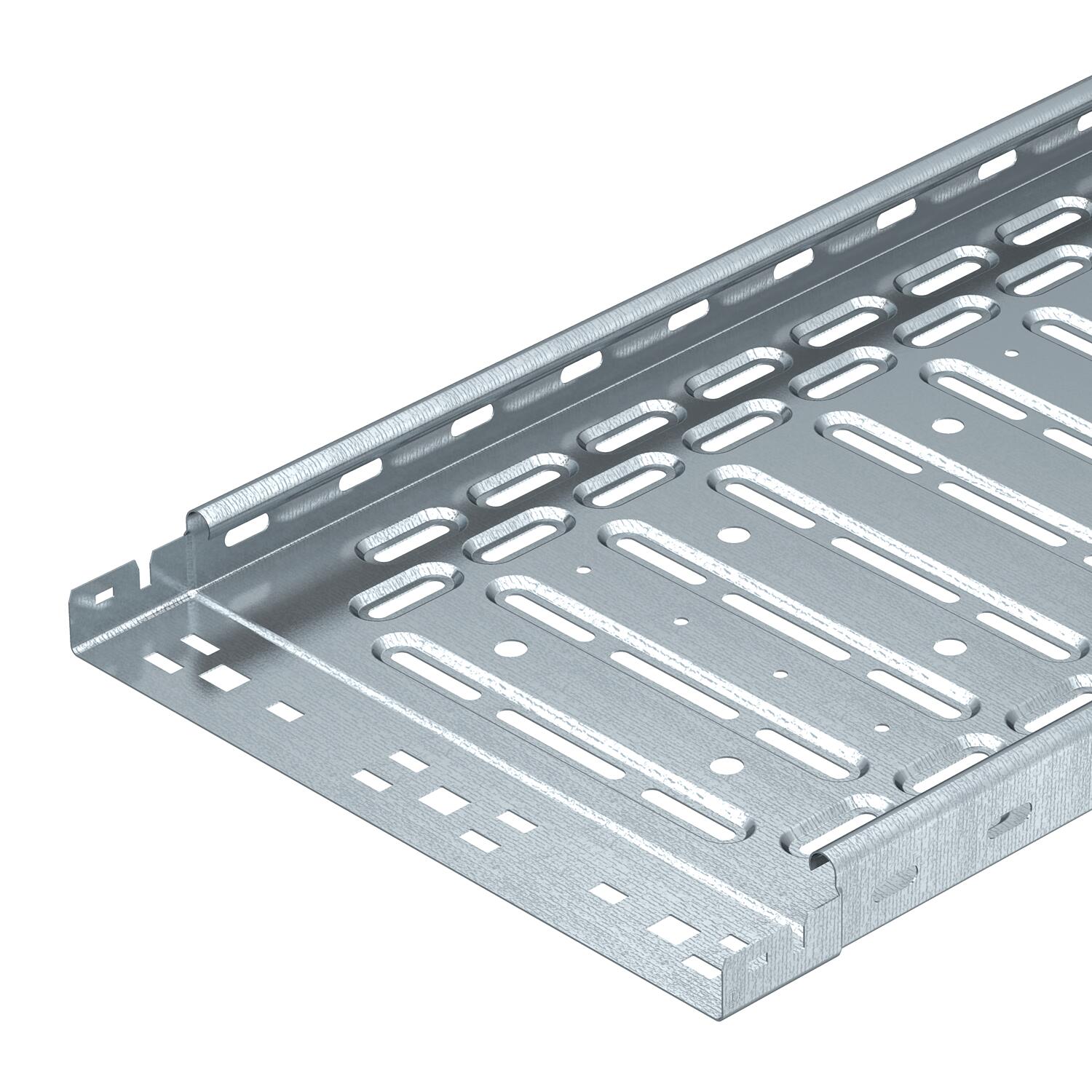

Kabelrenne RKS-Magic® 35 FS

Art.nr. 6047460 | EAN 4012195390862 | El.Nr 1305702

Art.nr. / Type

Lengde	3050 mm

Bredde

Høyde	35 mm

Platetykkelse	0,75 mm

Opprettholdelse av funksjon	nei

Farge	zink

Materiale	stål

Overflate	kontinuerlig galvanisert

Produktbeskrivelse

Produktbeskrivelse

Kabelrenne med integrert hurtigfestesystem. Kabelrennens nyttelengde utgjør 3000 mm.

Kabelrennen har sideperforeringer på 7 x 20 mm, for installasjon av ekstra tilkoblings- og monteringskomponenter.

Hull for direkte oppheng med gjengestang, har en diameter på 11mm
Magnetisk skjermdemping uten lokk 20 dB, med lokk 50 dB.

Gjennomgående potensialutjevning er garantert uten ekstra komponenter.

Tekniske data

Tekniske data

Belastningstesttype iht. IEC 61537	Type II
Bredde	8 in
Bredde	300 mm
Bunnperforering	1
CO2-fotavtrykk (GWP) fra vugge til port	5,1103 kg CO2e / 1 Meter
Dimensjon	35x300x3050
Farge	zink
Forsterket utførelse	nei
Høyde	35 mm
Høyde	1 in
Lengde	3050 mm
Lengde	10 ft
Magnetisk skjermdemping med lokk	50 dB
Magnetisk skjermdemping uten lokk	20 dB
Mål B	300 mm
Mål t	100 mm
Mål x	200 mm
Mål y	250 mm
Materiale	stål

Med overdel	nei
Monteringshull i bunnen	ja
NATO-hullmønster	nei
Nytte- tverrsnitt	103 cm²
Nytte- tverrsnitt	10300 mm²
Nyttelengde	3000 mm
Opprettholdelse av funksjon	nei
Overflate	kontinuerlig galvanisert
Platetykkelse	0,03 in
Platetykkelse	0,75 mm
Rustfritt stål, etset	nei
Sidehull	ja
Støtteavstand 1,0m	1,4 kN/m
Støtteavstand 1,5m	0,6 kN/m
Støtteavstand 2,0m	0,4 kN/m
Støtteavstand 2,5m	0,2 kN/m
Støtteavstand 3,0m	0,1 kN/m
Type skjøtestykke til kabelbæresystem	Klikkfeste
Utførelse skjøtestykke	Integrert skjøtestykke

Tekniske data

Belastningsdiagram kabelrenne type RKSM 35

Tillatt belastning av kabelrenne/-stige i kN/m uten personlast
Spennvidde i m
Profilbøyning i mm ved tillatt kN/m
Belastningsskjema ved testing
Belastningskurve med bredde på kabelrenne/-stige i mm
Profilbøyning etter støttelengde

Alle typer

Alle typer

Type	Lengde	Bredde	Høyde	Platetykkelse	Opprettholdelse av funksjon	Farge	Materiale	Overflate	El.Nr	Art.nr.	Mengde	Minste salgsenhet
RKSM 310 FS	3050 mm	100 mm	35 mm	0,75 mm	nei	zink	stål	kontinuerlig galvanisert	1305700	6047417	m	3 m
RKSM 320 FS	3050 mm	200 mm	35 mm	0,75 mm	nei	zink	stål	kontinuerlig galvanisert	1305701	6047433	m	3 m
RKSM 330 FS	3050 mm	300 mm	35 mm	0,75 mm	nei	zink	stål	kontinuerlig galvanisert	1305702	6047460	m	3 m
