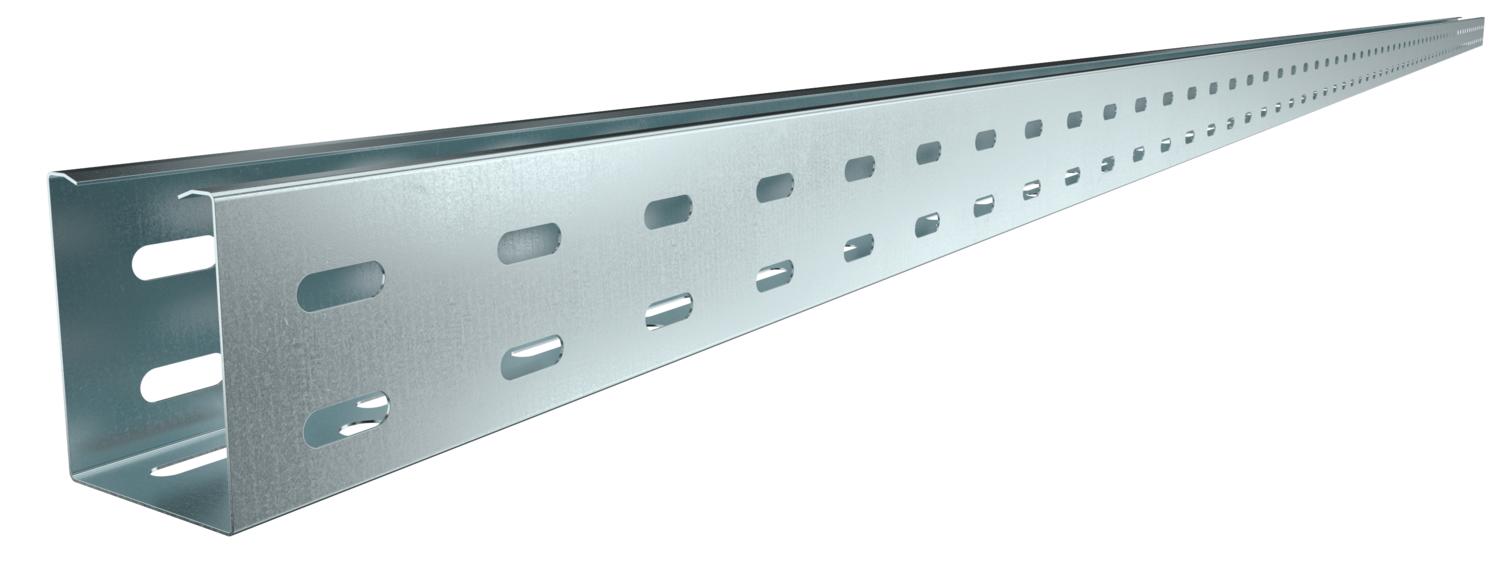

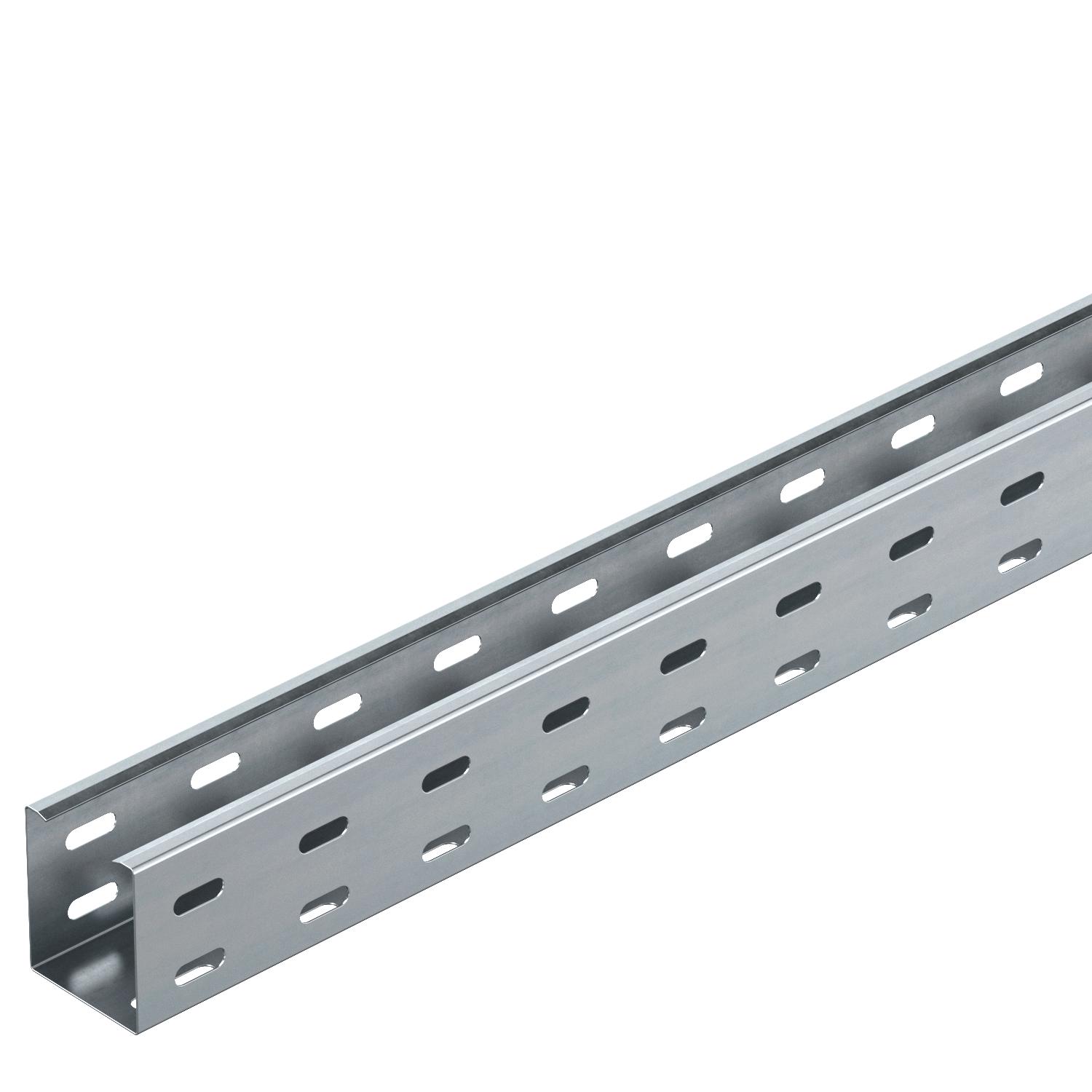

Kabelrenne RKS 60 FS, perforert
Art.nr. 6047600 | EAN 4012196662159
- Produktbeskrivelse
-
ProduktbeskrivelseRKS 60 = Rasjonelt kabelrennesystem med 60 mm sidehøyde (uprofilert bunnplate).
Passende lokk med espagnolett: type AZDMD 50.

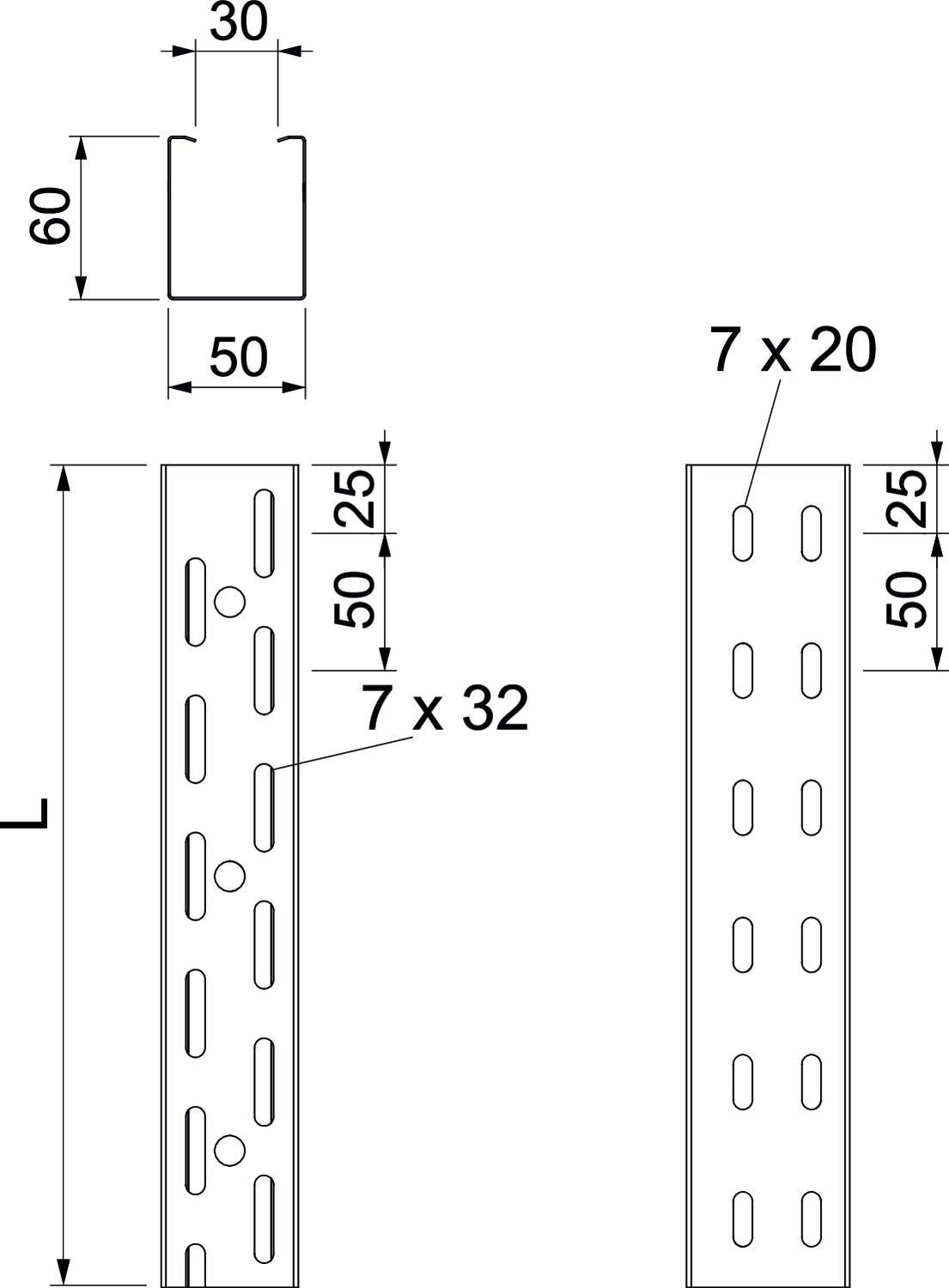

Kabelrenne med kontinuerlig perforering av bunn og sidene samt midthull (Ø 11 mm) i bunnen for ytterligere feste.
-
- Tekniske data
-
Tekniske data
Belastningstesttype iht. IEC 61537 Type II Bredde 50 mm Bunnperforering 7 x 32 CO2-fotavtrykk (GWP) fra vugge til port 2,3375 kg CO2e / 1 Meter Dimensjon 60x50x3000 Farge zink Forsterket utførelse nei Høyde 60 mm Lengde 3000 mm Mål 60x50 Mål L 3000 mm Materiale stål Med overdel nei Monteringshull i bunnen ja NATO-hullmønster nei Nytte- tverrsnitt 30 cm² Nytte- tverrsnitt 3000 mm² Opprettholdelse av funksjon nei Overflate kontinuerlig galvanisert Platetykkelse 0,75 mm Rustfritt stål, etset nei Sidehull ja Støtteavstand 1,0m 2 kN/m Støtteavstand 1,5m 0,8 kN/m Støtteavstand 2,0m 0,5 kN/m Støtteavstand 2,5m 0,35 kN/m Støtteavstand 3,0m 0,15 kN/m Type skjøtestykke til kabelbæresystem med skruer Utførelse skjøtestykke Uten skjøtestykke Tekniske data

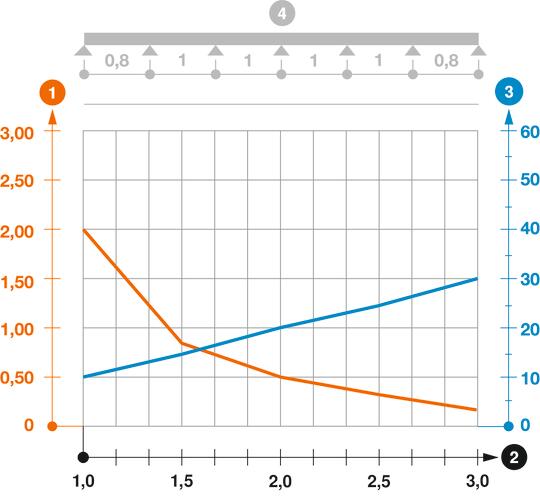

Belastningsdiagram kabelrenne type RKS 60 uprofilert
-
Tillatt belastning av kabelrenne/-stige i kN/m uten personlast
-
Spennvidde i m
-
Profilbøyning i mm ved tillatt kN/m
-
Belastningsskjema ved testing
-
Belastningskurve med bredde på kabelrenne/-stige i mm
-
Profilbøyning etter støttelengde
-
- Alle typer
-
Systemtilbehør
Produkter Type El.Nr Art.nr. Mengde Minste salgsenhet
Langsgående skjøtestykke FS
RLVK 60 FS 1305090 6067093 10 Stykk

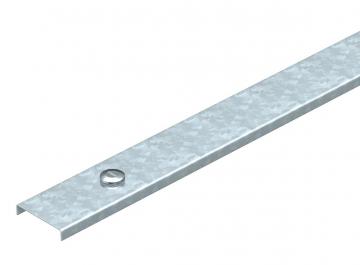

Lokk med espagnolett FS
AZDMD 50 FS ----- 6080138 3 m - Nedlastinger
-
