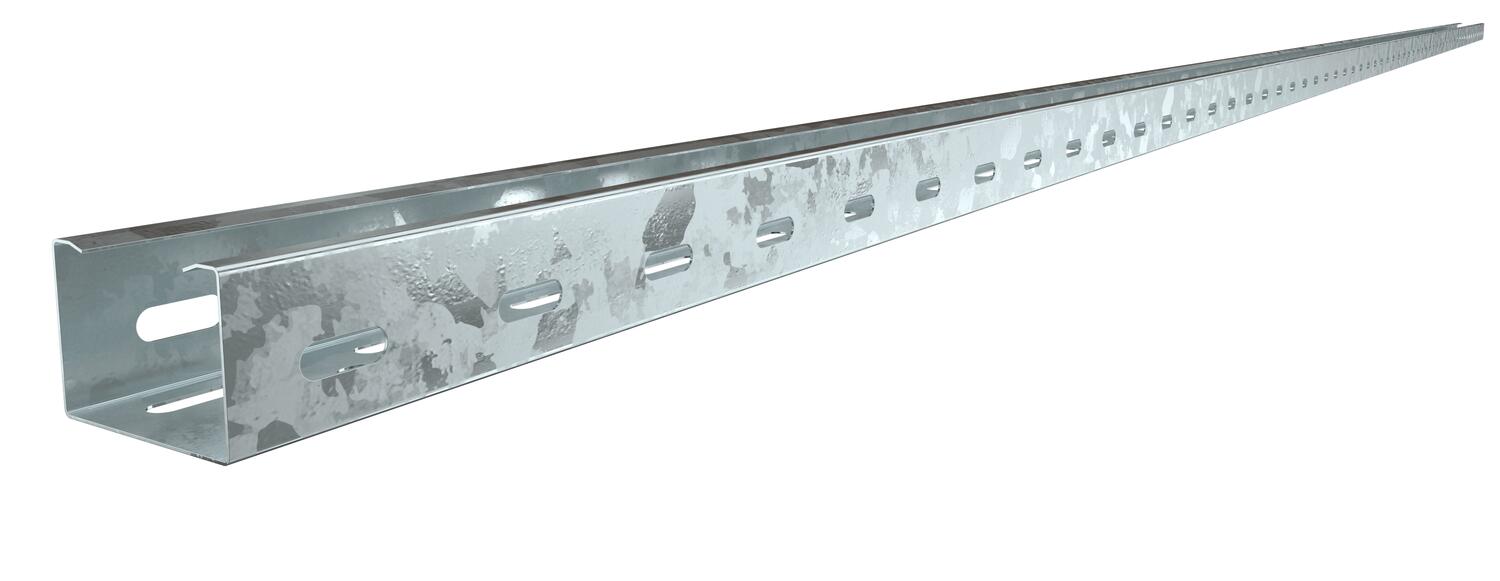

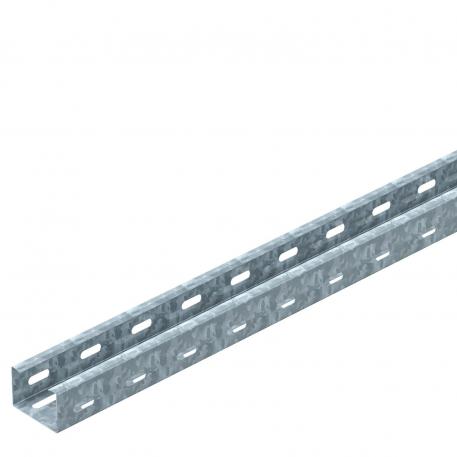

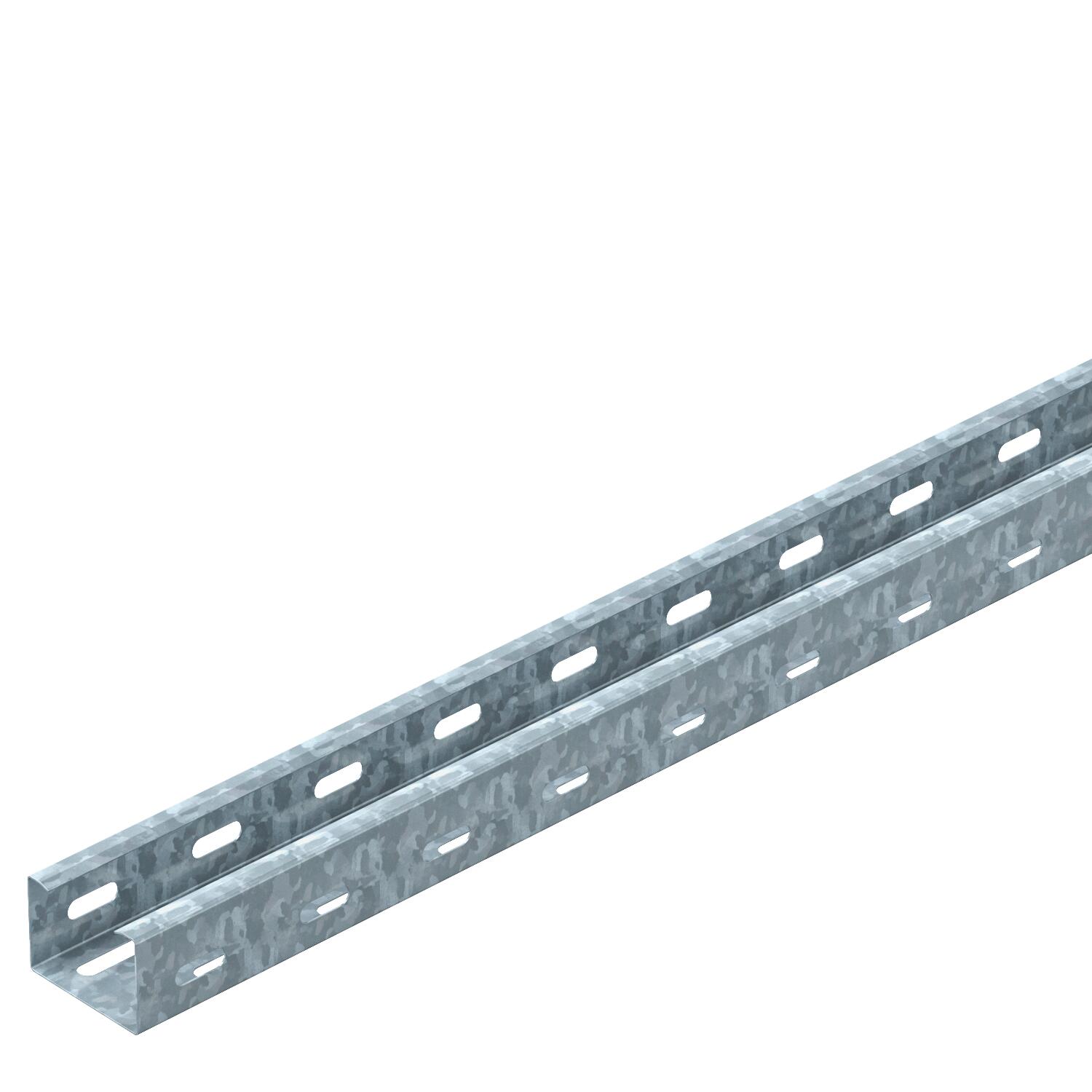

Kabelrenne RKS 35 FT
Art.nr. 6047412 | EAN 4012196662142
- Produktbeskrivelse
-
ProduktbeskrivelseRKS 35 = Rasjonelt kabelrennesystem med 35 mm sidehøyde.
Passende lokk med espagnolett: type AZDMD 50.

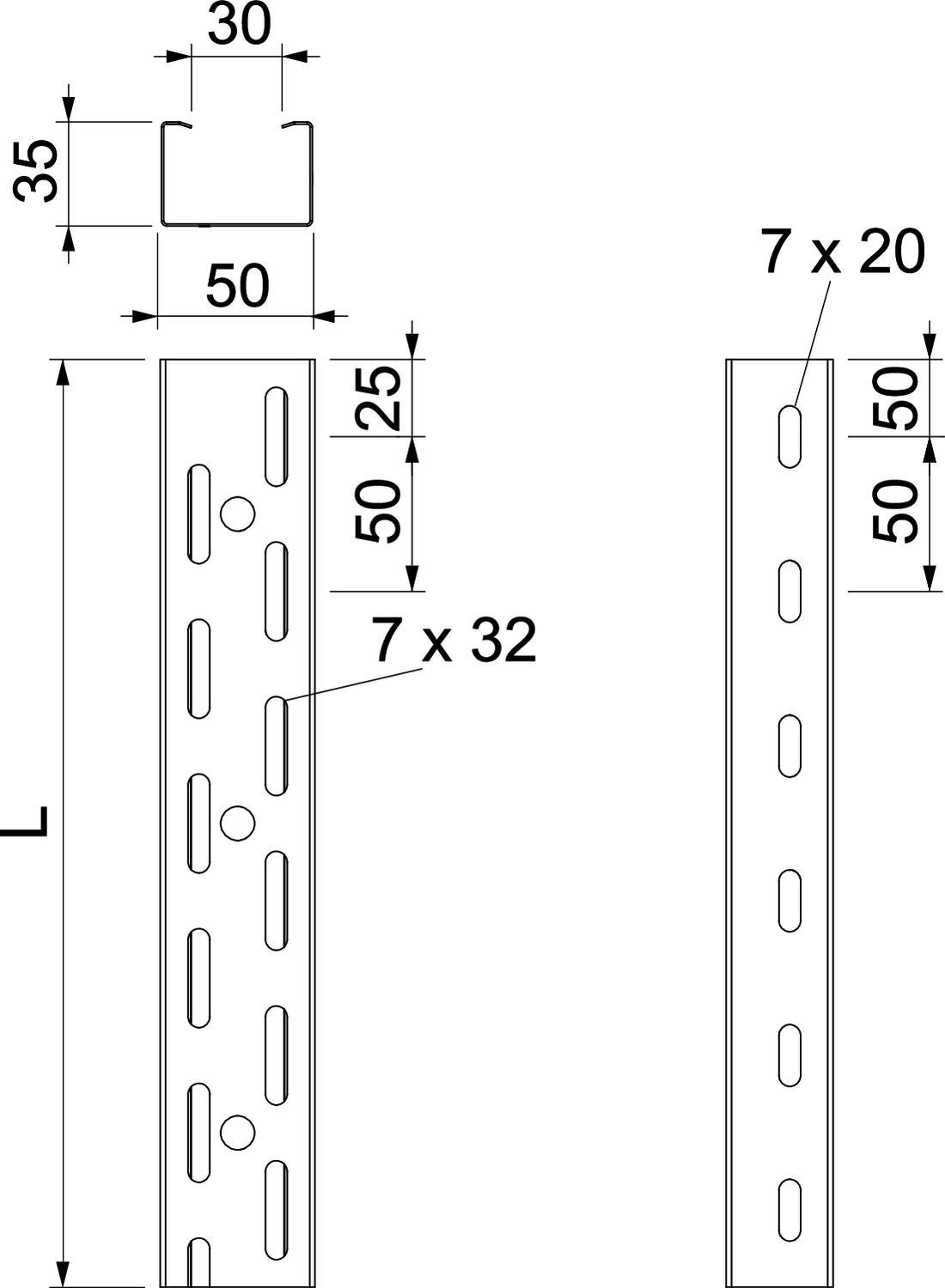

Kabelrenne med kontinuerlig perforering av bunn og sidene samt midthull (Ø 11 mm) i bunnen for ytterligere feste.
-
- Tekniske data
-
Tekniske data
Belastningstesttype iht. IEC 61537 Type II Bredde 50 mm Bunnperforering 7 x 32 CO2-fotavtrykk (GWP) fra vugge til port 1,9353 kg CO2e / 1 Meter Dimensjon 35x50x3000 Farge zink Forsterket utførelse nei Høyde 35 mm Lengde 3000 mm Mål 35x50 Mål L 3000 mm Materiale stål Med overdel nei Monteringshull i bunnen ja NATO-hullmønster nei Nytte- tverrsnitt 16 cm² Nytte- tverrsnitt 1600 mm² Opprettholdelse av funksjon nei Overflate Varmgalvanisert (dypp) Platetykkelse 0,75 mm Rustfritt stål, etset nei Sidehull ja Støtteavstand 1,0m 1,2 kN/m Støtteavstand 1,5m 0,5 kN/m Støtteavstand 2,0m 0,3 kN/m Støtteavstand 2,5m 0,1 kN/m Støtteavstand 3,0m 0,05 kN/m Type skjøtestykke til kabelbæresystem med skruer Utførelse skjøtestykke Uten skjøtestykke Tekniske data

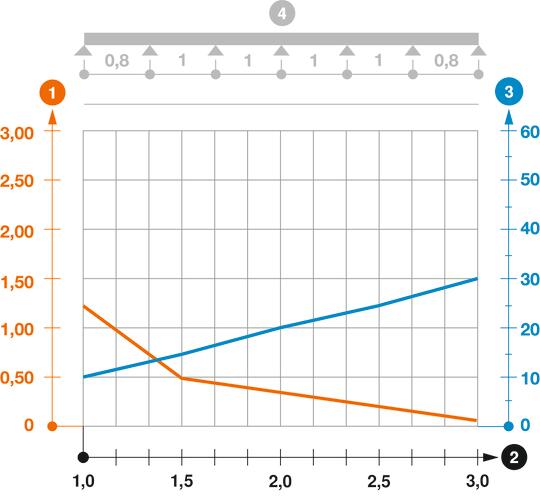

Belastningsdiagram kabelrenne type RKS 35
-
Tillatt belastning av kabelrenne/-stige i kN/m uten personlast
-
Spennvidde i m
-
Profilbøyning i mm ved tillatt kN/m
-
Belastningsskjema ved testing
-
Belastningskurve med bredde på kabelrenne/-stige i mm
-
Profilbøyning etter støttelengde
-
- Alle typer
-
Systemtilbehør
Produkter Type Art.nr. Mengde Minste salgsenhet

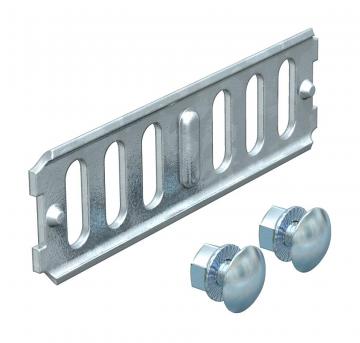

Langsgående skjøtestykke FT
RLVK 35 FT 6067301 10 Stykk
Lokk med espagnolett DD
AZDMD 50 DD 6080154 3 m - Nedlastinger
-
