Merk: Denne artikkelen er utgått.

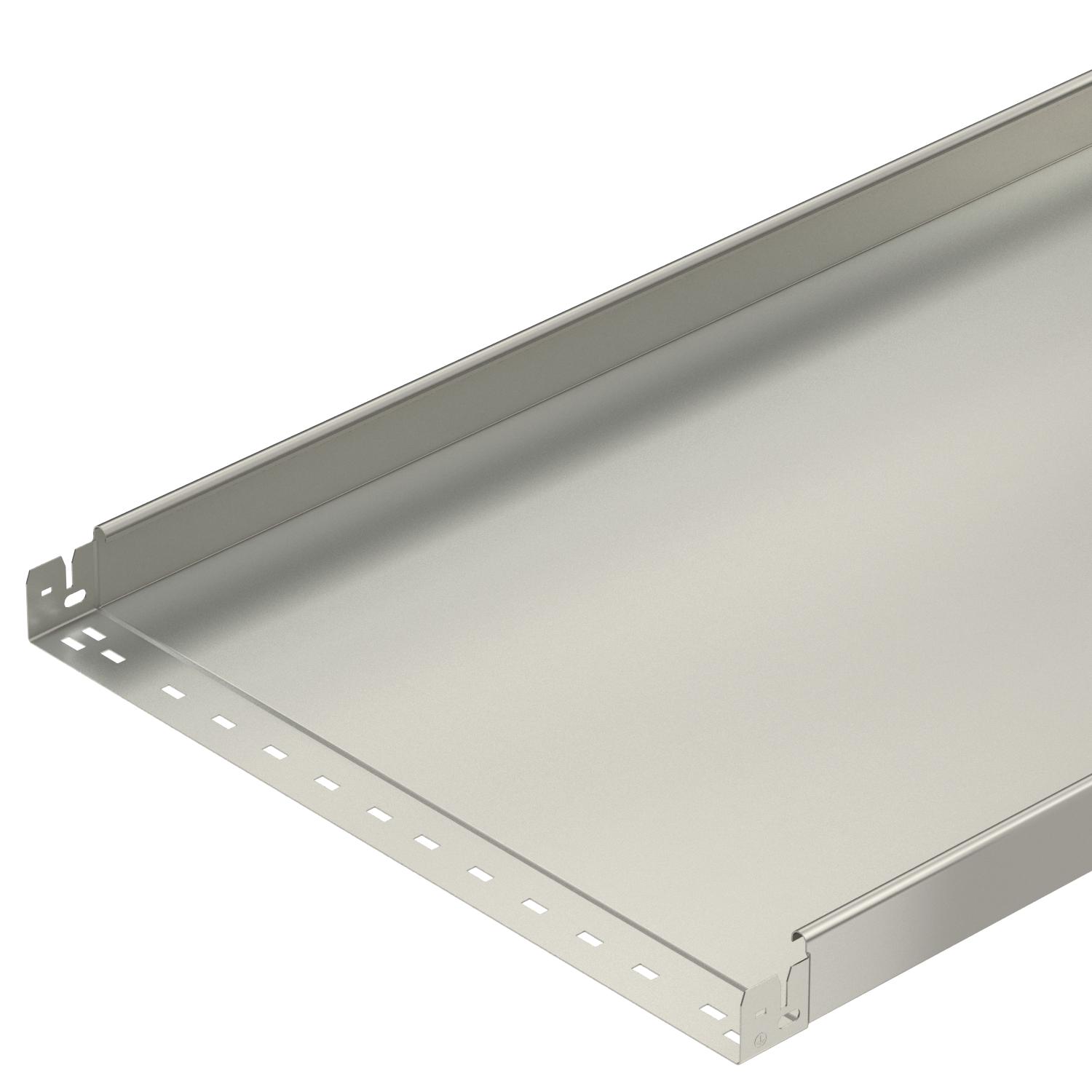

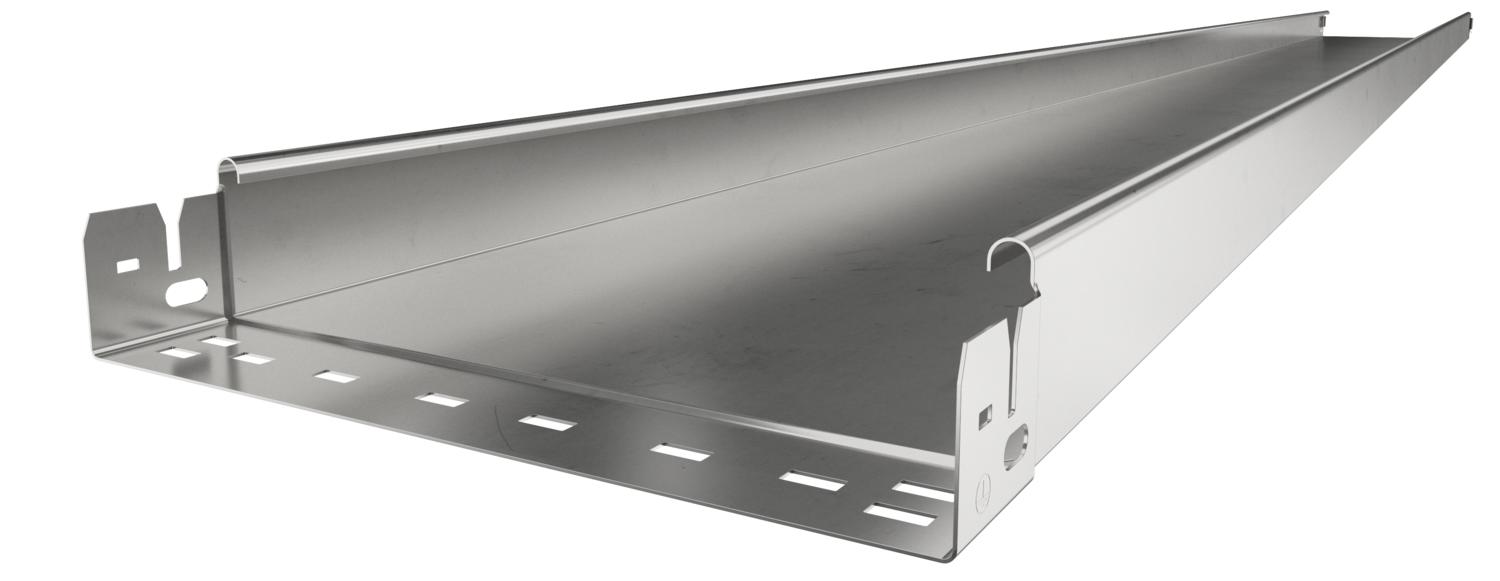

Kabelrenne MKS-Magic® 60 uperforert A2
Art.nr. 6059277 | EAN 4012195831549
- Produktbeskrivelse
-
ProduktbeskrivelseUperforert kabelrenne med integrert hurtigforbindersystem. Kabelrennens nyttelengde utgjør 3000 mm.
-
- Tekniske data
-
Tekniske data

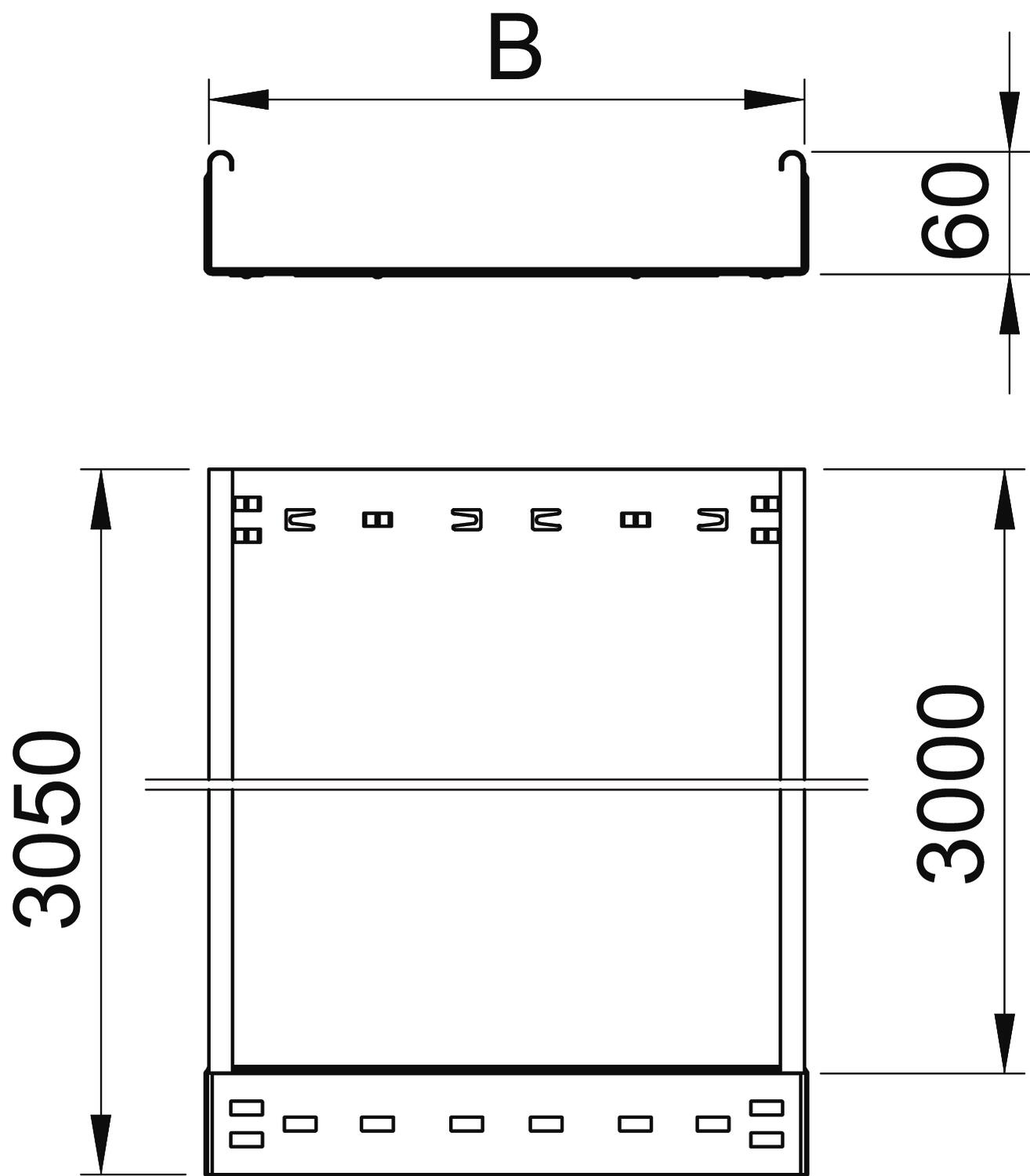

Belastningstesttype iht. IEC 61537 Type II Bredde 600 mm CO2-fotavtrykk (GWP) fra vugge til port 30,8114 kg CO₂e / 1 Meter Dimensjon 60x600x3050 Forsterket utførelse nei Høyde 60 mm Lengde 3050 mm Mål B 600 mm Materiale spesialstål, rustfritt 1.4301 Med overdel nei Monteringshull i bunnen nei NATO-hullmønster nei Nytte- tverrsnitt 35800 mm² Nytte- tverrsnitt 358 cm² Nyttelengde 3000 mm Opprettholdelse av funksjon nei Overflate Blank, etterbehandlet Platetykkelse 1 mm Rustfritt stål, etset nei Sidehull nei Støtteavstand 1,5m 1,5 kN/m Støtteavstand 2,0m 1 kN/m Støtteavstand 2,5m 0,5 kN/m Type skjøtestykke til kabelbæresystem Klikkfeste Utførelse skjøtestykke Integrert skjøtestykke Tekniske data

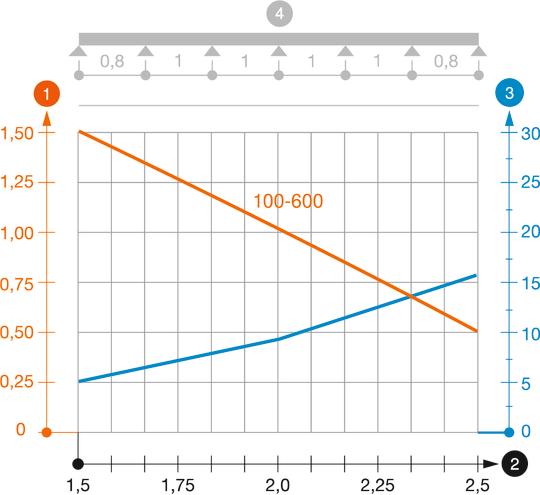

Belastningsdiagram kabelrenne type MKSMU 60
-
Tillatt belastning av kabelrenne/-stige i kN/m uten personlast
-
Spennvidde i m
-
Profilbøyning i mm ved tillatt kN/m
-
Belastningsskjema ved testing
-
Belastningskurve med bredde på kabelrenne/-stige i mm
-
Profilbøyning etter støttelengde
-
