Kabelrenne MKS-Magic® 60 FS 3050 | 200 | 60 | 1 | nei | zink | stål | kontinuerlig galvanisert

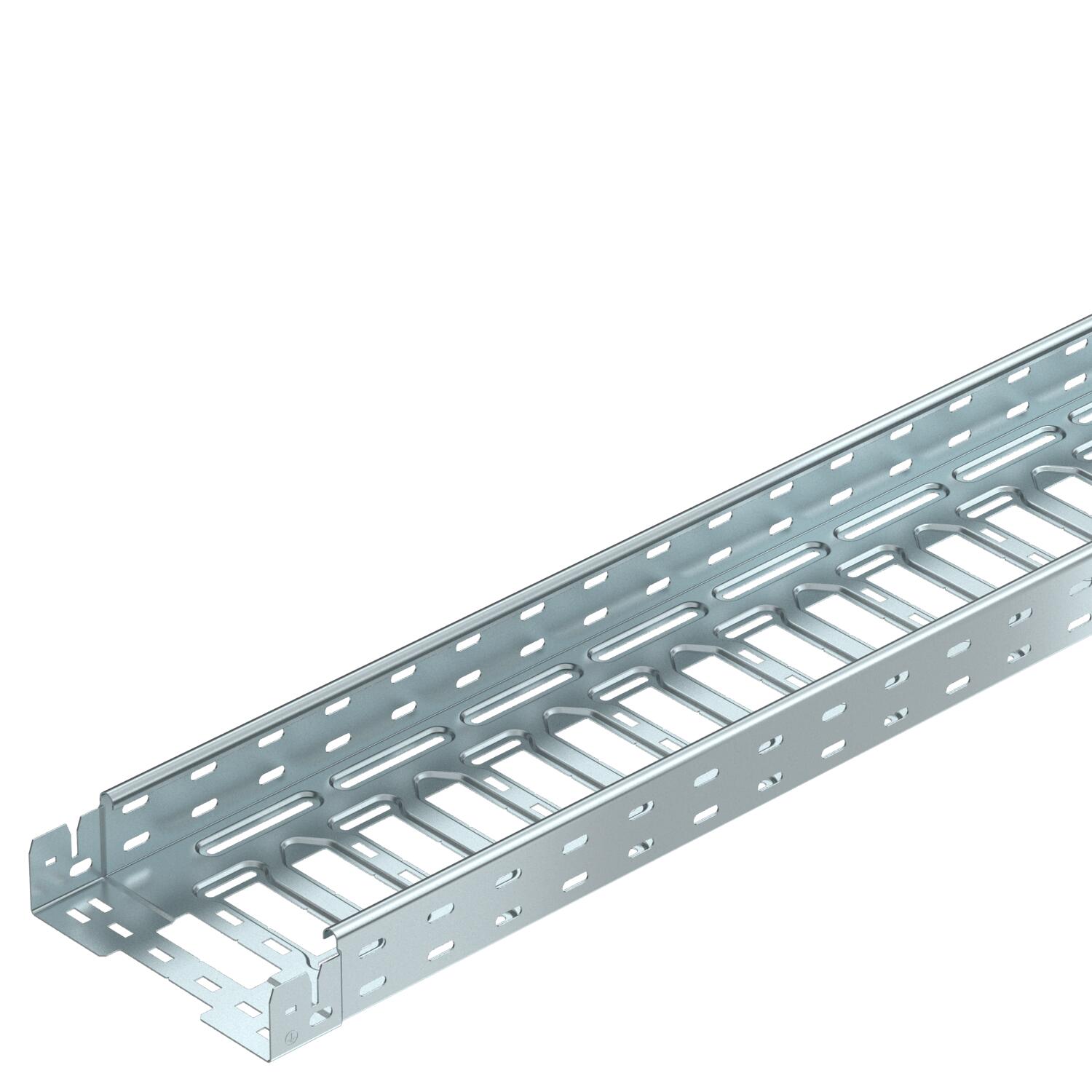

Kabelrenne MKS-Magic® 60 FS

Art.nr. 6059004 | EAN 4012195829942 | El.Nr 1304815

Art.nr. / Type

Lengde	3050 mm

Bredde

Høyde	60 mm

Platetykkelse	1 mm

Opprettholdelse av funksjon	nei

Farge	zink

Materiale	stål

Overflate	kontinuerlig galvanisert

Produktbeskrivelse

Produktbeskrivelse

Kabelrenne med integrert hurtigfestesystem. Kabelrennens nyttelengde utgjør 3000 mm.

Kabelrennen har sideperforeringer på 7 x 20 mm, for installasjon av ekstra tilkoblings- og monteringskomponenter.

Kabelrenne fra 200 mm med 30% perforering, er egnet for bruk under sprinkleranlegg i henhold til VdS retningslinje 2092.

Gjennomgående potensialutjevning er garantert uten ekstra komponenter.

Tekniske data

Tekniske data

Belastningstesttype iht. IEC 61537	Type II
Bredde	200 mm
CO2-fotavtrykk (GWP) fra vugge til port	6,1963 kg CO2e / 1 Meter
Dimensjon	60x200x3050
Farge	zink
Forsterket utførelse	nei
Høyde	60 mm
Innsats sprinkleranlegg	ja
Lengde	3050 mm
Magnetisk skjermdemping med lokk	50 dB
Magnetisk skjermdemping uten lokk	20 dB
Mål B	200 mm
Mål L	80 mm
Mål x	96 mm
Mål y	162 mm
Materiale	stål
Med overdel	nei

Monteringshull i bunnen	ja
NATO-hullmønster	nei
NEMA belastningsklasse	8A
Nytte- tverrsnitt	118 cm²
Nytte- tverrsnitt	11800 mm²
Nyttelengde	3000 mm
Opprettholdelse av funksjon	nei
Overflate	kontinuerlig galvanisert
Platetykkelse	1 mm
Rustfritt stål, etset	nei
Sidehull	ja
Støtteavstand 1,5m	1,5 kN/m
Støtteavstand 2,0m	1,1 kN/m
Støtteavstand 2,5m	0,7 kN/m
Type skjøtestykke til kabelbæresystem	Klikkfeste
Utførelse skjøtestykke	Integrert skjøtestykke

Tekniske data

Belastningsdiagram kabelrenne type MKSM 60

Tillatt belastning av kabelrenne/-stige i kN/m uten personlast
Spennvidde i m
Profilbøyning i mm ved tillatt kN/m
Belastningsskjema ved testing
Belastningskurve med bredde på kabelrenne/-stige i mm
Profilbøyning etter støttelengde

Alle typer

Alle typer

Type	Lengde	Bredde	Høyde	Platetykkelse	Opprettholdelse av funksjon	Farge	Materiale	Overflate	El.Nr	Art.nr.	Mengde	Minste salgsenhet
MKSM 610 FS	3050 mm	100 mm	60 mm	1 mm	nei	zink	stål	kontinuerlig galvanisert	1304813	6059000	m	3 m
MKSM 615 FS	3050 mm	150 mm	60 mm	1 mm	nei	zink	stål	kontinuerlig galvanisert	1304814	6059002	m	3 m
MKSM 620 FS	3050 mm	200 mm	60 mm	1 mm	nei	zink	stål	kontinuerlig galvanisert	1304815	6059004	m	3 m
MKSM 630 FS	3050 mm	300 mm	60 mm	1 mm	nei	zink	stål	kontinuerlig galvanisert	1304816	6059006	m	3 m

Tilbehør

Systemtilbehør

Produkter	Type	El.Nr	Art.nr.	Mengde	Minste salgsenhet
Langsforbindersett Magic FS	KTSMV 620 FS	1315311	6068918	Stykk	1 Stykk
90°-bend 60 FS	RB 90 620 FS	-----	6036564	Stykk	1 Stykk
Monteringsfordelingsstykke 60 FS	RAA 620 FS	-----	6042115	Stykk	1 Stykk
T-stykke 60 FS	RT 620 FS	-----	6038104	Stykk	1 Stykk
Lokk med espagnolett FS	DRL 200 FS	-----	6052207	m	3 m
