Kabelrenne MKS-Magic® 110 FT 3050 | 600 | 110 | 1 | nei | zink | stål | Varmgalvanisert (dypp)

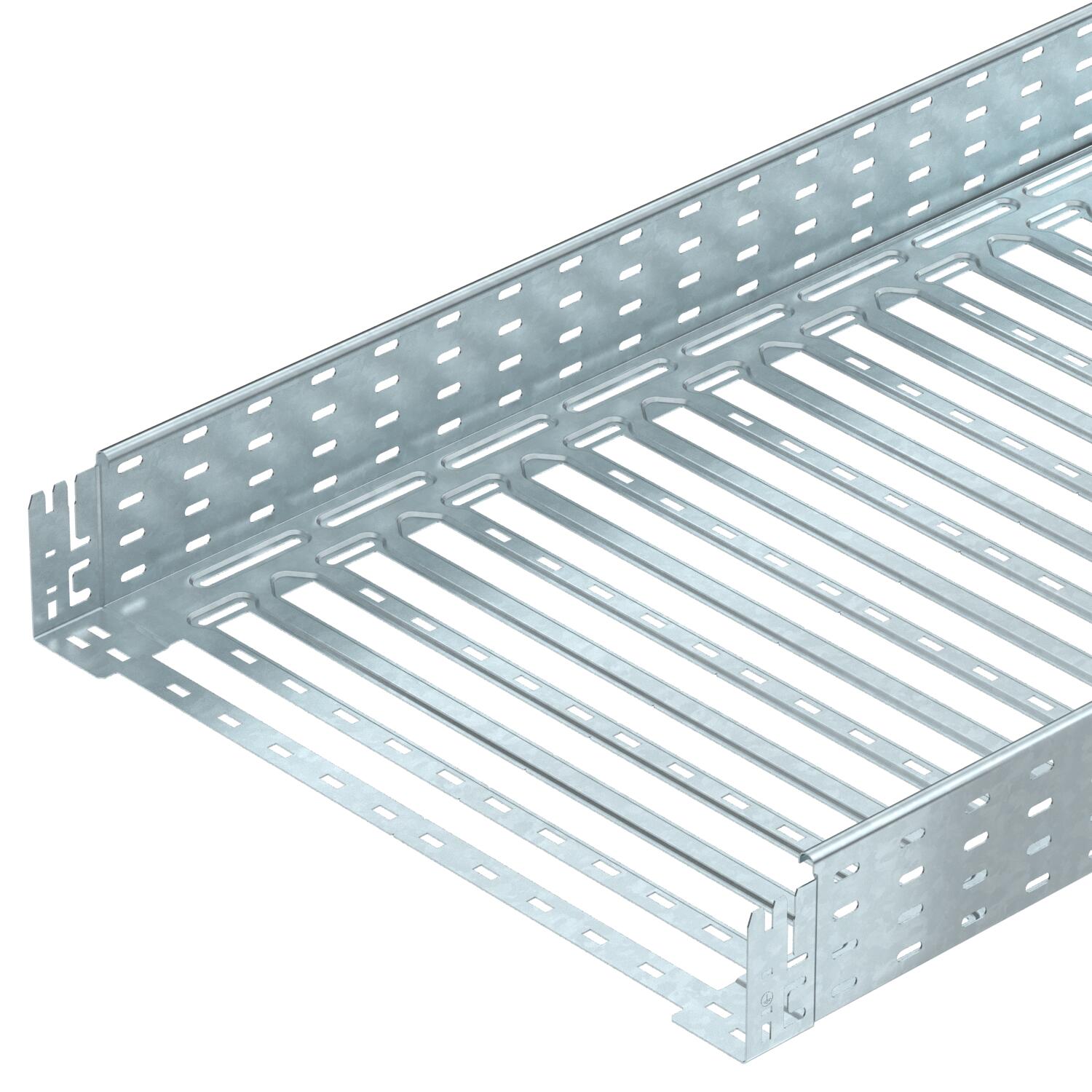

Kabelrenne MKS-Magic® 110 FT

Art.nr. 6059185 | EAN 4012195831129

Art.nr. / Type

Lengde	3050 mm

Bredde

Høyde	110 mm

Platetykkelse	1 mm

Opprettholdelse av funksjon	nei

Farge	zink

Materiale	stål

Overflate	Varmgalvanisert (dypp)

Produktbeskrivelse

Produktbeskrivelse

Kabelrenne med integrert hurtigfestesystem. Kabelrennens nyttelengde utgjør 3000 mm.

Kabelrennen har sideperforeringer på 7 x 20 mm, for installasjon av ekstra tilkoblings- og monteringskomponenter.

Fra kabelrennebredde 200 mm med 30% perforering, egnet for bruk under sprinkleranlegg i henhold til VdS retningslinje 2092

Gjennomgående potensialutjevning er garantert uten ekstra komponenter.

Tekniske data

Tekniske data

Belastningstesttype iht. IEC 61537	Type II
Bredde	600 mm
CO2-fotavtrykk (GWP) fra vugge til port	14,4653 kg CO2e / 1 Meter
Dimensjon	110x600x3050
Farge	zink
Forsterket utførelse	nei
Høyde	110 mm
Innsats sprinkleranlegg	ja
Lengde	3050 mm
Magnetisk skjermdemping med lokk	50 dB
Magnetisk skjermdemping uten lokk	20 dB
Mål B	600 mm
Mål L	480 mm
Mål x	496 mm
Mål y	562 mm
Materiale	stål
Med overdel	nei

Monteringshull i bunnen	ja
NATO-hullmønster	nei
Nytte- tverrsnitt	655 cm²
Nytte- tverrsnitt	65500 mm²
Nyttelengde	3000 mm
Opprettholdelse av funksjon	nei
Overflate	Varmgalvanisert (dypp)
Platetykkelse	1 mm
Rustfritt stål, etset	nei
Sidehull	ja
Støtteavstand 1,5m	1,8 kN/m
Støtteavstand 2,0m	1,3 kN/m
Støtteavstand 2,5m	0,92 kN/m
Støtteavstand 3,0m	0,65 kN/m
Type skjøtestykke til kabelbæresystem	Klikkfeste
Utførelse skjøtestykke	Integrert skjøtestykke

Tekniske data

Belastningsdiagram kabelrenne type MKSM 110

Tillatt belastning av kabelrenne/-stige i kN/m uten personlast
Spennvidde i m
Profilbøyning i mm ved tillatt kN/m
Belastningsskjema ved testing
Belastningskurve med bredde på kabelrenne/-stige i mm
Profilbøyning etter støttelengde

Alle typer

Alle typer

Type	Lengde	Bredde	Høyde	Platetykkelse	Opprettholdelse av funksjon	Farge	Materiale	Overflate	Art.nr.	Mengde	Minste salgsenhet
MKSM 110 FT	3050 mm	100 mm	110 mm	1 mm	nei	zink	stål	Varmgalvanisert (dypp)	6059173	m	3 m
MKSM 120 FT	3050 mm	200 mm	110 mm	1 mm	nei	zink	stål	Varmgalvanisert (dypp)	6059177	m	3 m
MKSM 130 FT	3050 mm	300 mm	110 mm	1 mm	nei	zink	stål	Varmgalvanisert (dypp)	6059179	m	3 m
MKSM 140 FT	3050 mm	400 mm	110 mm	1 mm	nei	zink	stål	Varmgalvanisert (dypp)	6059181	m	3 m
MKSM 150 FT	3050 mm	500 mm	110 mm	1 mm	nei	zink	stål	Varmgalvanisert (dypp)	6059183	m	3 m
MKSM 160 FT	3050 mm	600 mm	110 mm	1 mm	nei	zink	stål	Varmgalvanisert (dypp)	6059185	m	3 m

Tilbehør

Systemtilbehør

Produkter	Type	Art.nr.	Mengde	Minste salgsenhet
Lokk med vrid lås FT	DRL 600 FT	6051472	m	3 m
90°-bend 110 FT	RB 90 160 FT	6036842	Stykk	1 Stykk
Monteringsfordelingsstykke 110 FT	RAA 160 FT	6042263	Stykk	1 Stykk
T-stykke 110 FT	RT 160 FT	6038332	Stykk	1 Stykk
Lokk med espagnolett DD	DRL 600 DD	6052724	m	3 m
Skillevegg 110 DD	TSG 110 DD	6062335	m	30 m
