Kabelrenne MKS-Magic® 110 FS 3050 | 150 | 110 | 1 | nei | zink | stål | kontinuerlig galvanisert

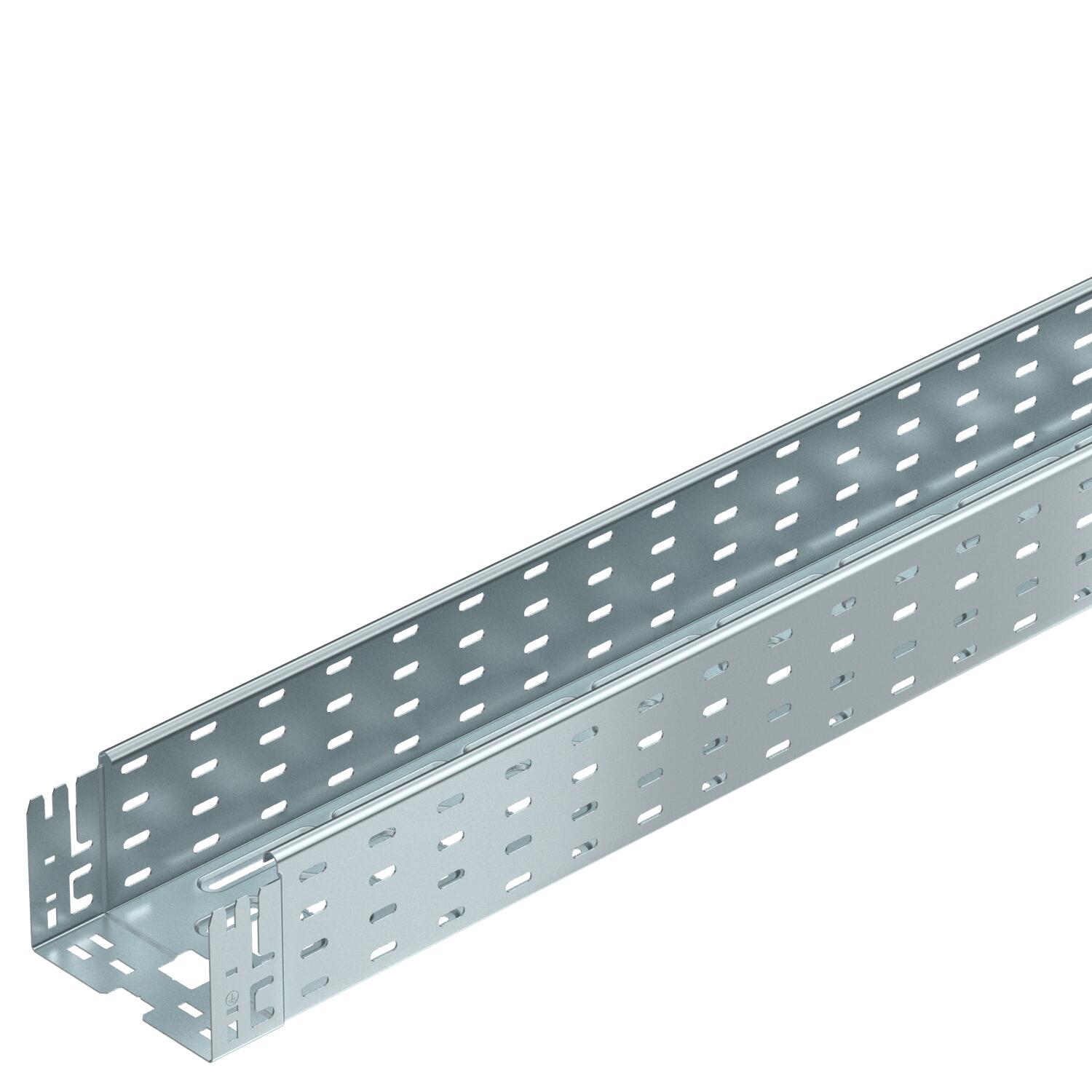

Kabelrenne MKS-Magic® 110 FS

Art.nr. 6059158 | EAN 4012195830924

Art.nr. / Type

Lengde	3050 mm

Bredde

Høyde	110 mm

Platetykkelse	1 mm

Opprettholdelse av funksjon	nei

Farge	zink

Materiale	stål

Overflate	kontinuerlig galvanisert

Produktbeskrivelse

Produktbeskrivelse

Kabelrenne med integrert hurtigfestesystem. Kabelrennens nyttelengde utgjør 3000 mm.

Kabelrennen har sideperforeringer på 7 x 20 mm, for installasjon av ekstra tilkoblings- og monteringskomponenter.

Fra kabelrennebredde 200 mm med 30% perforering, egnet for bruk under sprinkleranlegg i henhold til VdS retningslinje 2092

Gjennomgående potensialutjevning er garantert uten ekstra komponenter.

Tekniske data

Tekniske data

Belastningstesttype iht. IEC 61537	Type II
Bredde	150 mm
CO2-fotavtrykk (GWP) fra vugge til port	7,1092 kg CO2e / 1 Meter
Dimensjon	110x150x3050
Farge	zink
Forsterket utførelse	nei
Høyde	110 mm
Lengde	3050 mm
Magnetisk skjermdemping med lokk	50 dB
Magnetisk skjermdemping uten lokk	20 dB
Mål B	150 mm
Mål L	30 mm
Mål x	46 mm
Mål y	112 mm
Materiale	stål
Med overdel	nei

Monteringshull i bunnen	ja
NATO-hullmønster	nei
NEMA belastningsklasse	8A
Nytte- tverrsnitt	161 cm²
Nytte- tverrsnitt	16100 mm²
Nyttelengde	3000 mm
Opprettholdelse av funksjon	nei
Overflate	kontinuerlig galvanisert
Platetykkelse	1 mm
Rustfritt stål, etset	nei
Sidehull	ja
Støtteavstand 1,5m	2 kN/m
Støtteavstand 2,0m	1,5 kN/m
Støtteavstand 3,0m	0,7 kN/m
Type skjøtestykke til kabelbæresystem	Klikkfeste
Utførelse skjøtestykke	Integrert skjøtestykke

Tekniske data

Belastningsdiagram kabelrenne type MKSM 110

Tillatt belastning av kabelrenne/-stige i kN/m uten personlast
Spennvidde i m
Profilbøyning i mm ved tillatt kN/m
Belastningsskjema ved testing
Belastningskurve med bredde på kabelrenne/-stige i mm
Profilbøyning etter støttelengde

Alle typer

Alle typer

Type	Lengde	Bredde	Høyde	Platetykkelse	Opprettholdelse av funksjon	Farge	Materiale	Overflate	Art.nr.	Mengde	Minste salgsenhet
MKSM 110 FS	3050 mm	100 mm	110 mm	1 mm	nei	zink	stål	kontinuerlig galvanisert	6059156	m	3 m
MKSM 115 FS	3050 mm	150 mm	110 mm	1 mm	nei	zink	stål	kontinuerlig galvanisert	6059158	m	3 m
MKSM 120 FS	3050 mm	200 mm	110 mm	1 mm	nei	zink	stål	kontinuerlig galvanisert	6059160	m	3 m
MKSM 130 FS	3050 mm	300 mm	110 mm	1 mm	nei	zink	stål	kontinuerlig galvanisert	6059162	m	3 m
MKSM 140 FS	3050 mm	400 mm	110 mm	1 mm	nei	zink	stål	kontinuerlig galvanisert	6059164	m	3 m
MKSM 150 FS	3050 mm	500 mm	110 mm	1 mm	nei	zink	stål	kontinuerlig galvanisert	6059166	m	3 m
MKSM 160 FS	3050 mm	600 mm	110 mm	1 mm	nei	zink	stål	kontinuerlig galvanisert	6059168	m	3 m
