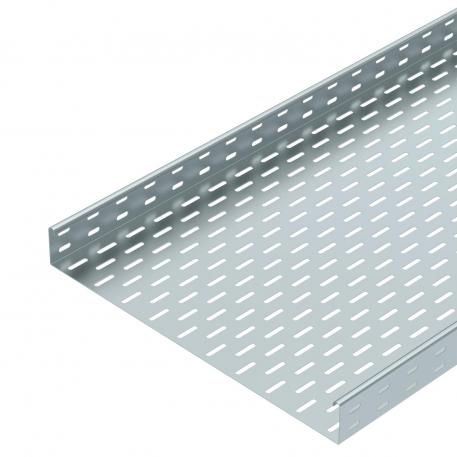

Kabelrenne MKS 60 FS 3000 | 500 | 1 | nei | stål | kontinuerlig galvanisert

Kabelrenne MKS 60 FS

Art.nr. 6055508 | EAN 4012196059898

Art.nr. / Type

Lengde	3000 mm

Bredde

Platetykkelse	1 mm

Opprettholdelse av funksjon	nei

Materiale	stål

Overflate	kontinuerlig galvanisert

Produktbeskrivelse

Produktbeskrivelse

MKS 60 = Middels kraftig kabelrennesystem med 60 mm sidehøyde.
Magnetisk skjermdemping uten lokk 20 dB, med lokk 50 dB.

Testet for installasjon over himlinger, med brannklassifisering (rennebredde 100 - 400 mm, brannbelastning 30 minutter, installasjonsuførelse og parametere i henhold til brannsikringserklæringer)

Tekniske data

Tekniske data

Belastningstesttype iht. IEC 61537	Type II
Bredde	20 in
Bredde	500 mm
CO2-fotavtrykk (GWP) fra vugge til port	11,6426 kg CO2e / 1 Meter
Dimension W	500 mm
Dimensjon	60x500x3000
Farge	zink
Forsterket utførelse	nei
Høyde	2 in
Høyde	60 mm
Lengde	3000 mm
Lengde	10 ft
Mål	60 x 500
Mål B	500 mm
Materiale	stål
Med overdel	nei

Monteringshull i bunnen	ja
NATO-hullmønster	nei
Nytte- tverrsnitt	29800 mm²
Nytte- tverrsnitt	298 cm²
Opprettholdelse av funksjon	nei
Overflate	kontinuerlig galvanisert
Platetykkelse	0,04 in
Platetykkelse	1 mm
Rustfritt stål, etset	nei
Sidehull	ja
Støtteavstand 1,5m	1,5 kN/m
Støtteavstand 1,75m	1,25 kN/m
Støtteavstand 2,0m	1 kN/m
Støtteavstand 2,5m	0,5 kN/m
Type skjøtestykke til kabelbæresystem	med skruer
Utførelse skjøtestykke	Uten skjøtestykke

Tekniske data

Belastningsdiagram kabelrenne type MKS 60

Tillatt belastning av kabelrenne/-stige i kN/m uten personlast
Spennvidde i m
Profilbøyning i mm ved tillatt kN/m
Belastningsskjema ved testing
Belastningskurve med bredde på kabelrenne/-stige i mm
Profilbøyning etter støttelengde

Alle typer

Alle typer

Type	Lengde	Bredde	Platetykkelse	Opprettholdelse av funksjon	Materiale	Overflate	Art.nr.	Mengde	Minste salgsenhet
MKS 610 FS	3000 mm	100 mm	1 mm	nei	stål	kontinuerlig galvanisert	6055109	m	3 m
MKS 615 FS	3000 mm	150 mm	1 mm	nei	stål	kontinuerlig galvanisert	6055141	m	3 m
MKS 620 FS	3000 mm	200 mm	1 mm	nei	stål	kontinuerlig galvanisert	6055206	m	3 m
MKS 630 FS	3000 mm	300 mm	1 mm	nei	stål	kontinuerlig galvanisert	6055303	m	3 m
MKS 640 FS	3000 mm	400 mm	1 mm	nei	stål	kontinuerlig galvanisert	6055400	m	3 m
MKS 650 FS	3000 mm	500 mm	1 mm	nei	stål	kontinuerlig galvanisert	6055508	m	3 m

Tilbehør

Systemtilbehør

Produkter	Type	El.Nr	Art.nr.	Mengde	Minste salgsenhet
Langsgående skjøtestykke FS	RLVK 60 FS	1305090	6067093	Stykk	10 Stykk
90°-bend 60 FS	RB 90 650 FS	-----	6036570	Stykk	1 Stykk
T-stykke 60 FS	RT 650 FS	-----	6038110	Stykk	1 Stykk
Lokk med espagnolett FS	DRL 500 FS	-----	6052509	m	3 m
