Kabelnippel med kontramutter i settet | | M20 x 1,5 | nei | oransje; RAL 2003

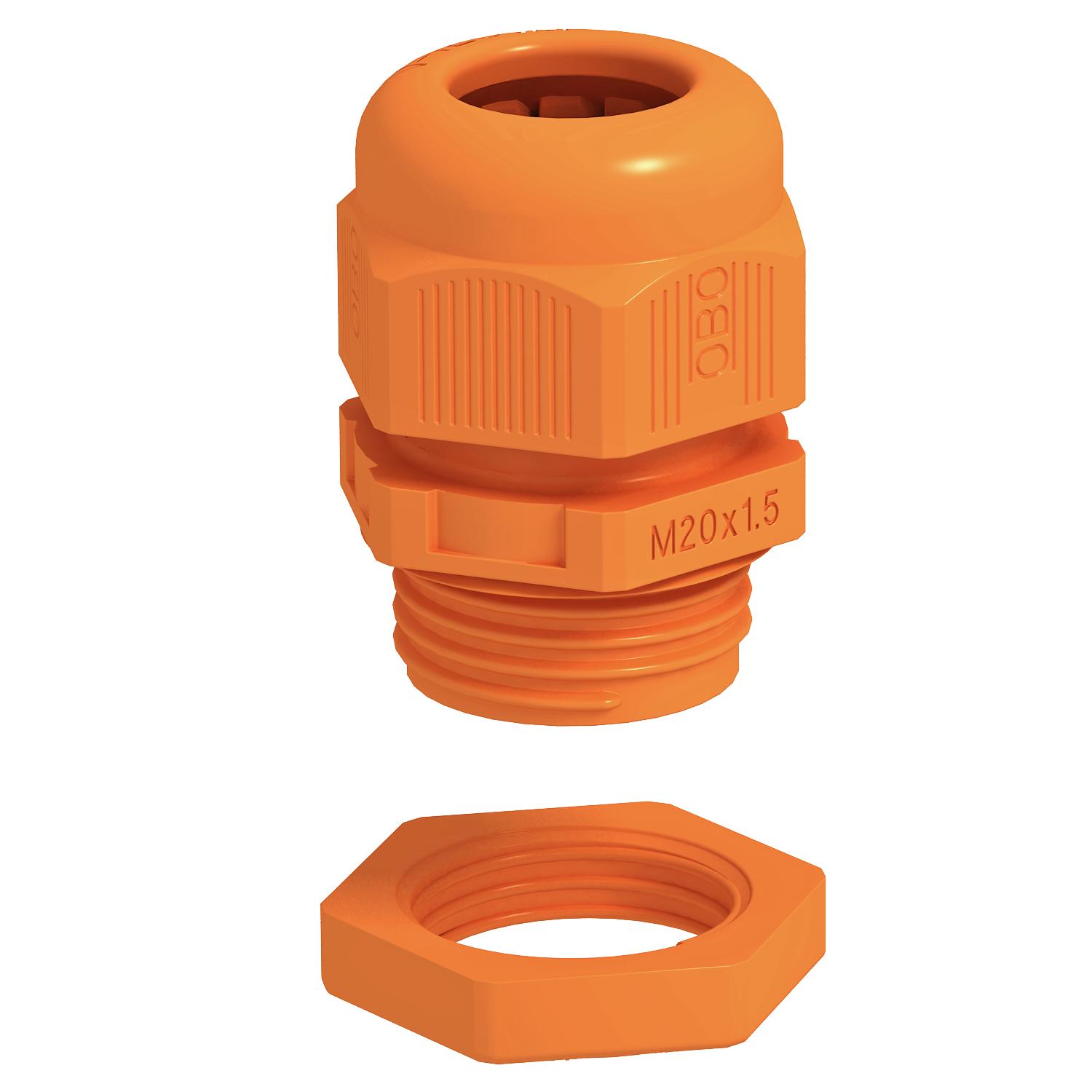

Kabelnippel med kontramutter i settet

Art.nr. 7205660 | EAN 4012196028238 | El.Nr 1217230

Art.nr. / Type

Gjenger

Multi-tetningsinnsats	nei

Farge	oransje; RAL 2003

Produktbeskrivelse

Produktbeskrivelse

Solid kabelmuffe med metriske tilkoblingsgjenger med kapselmutter med metriske tilkoblingsgjenger iht. IEC 423 inkludert forhåndsmontert kontramutter.

For store tetthetskrav. Strekkavlastning, vridningsbeskyttelse og tetthet over hele spennområdet. Tetningsring av polykloropren-/akrylnitrilbutadien-gummi. Sprayet formtetningsleppe på mellomstussen, og derfor er det ikke nødvendig å bruke tetningsring for tilkoblingsgjenger.

VDE-testet i henhold til DIN EN 50262, beskyttelsesklasse IP 68 ved 5 bar 1 t.

For opprettholdelse av elektrisk funksjon i henhold til DIN 4102 del 12 i forbindelse med lukkede koblingsbokser i FireBox T-serien.

Farge: pastell oransje

Tekniske data

Tekniske data

Beskyttelsesklasse	IP68
Bøyebeskyttelse	nei
CO2-fotavtrykk (GWP) fra vugge til port	0,0553 kg CO2e / 1 Stykke
Delbare koblinger	nei
Dimensjon	M20
Farge	oransje; RAL 2003
flammebestandig	iht. VDE 0471/DIN 695 del 2-1, testtemperatur 650 °C
Flatkabelskrukobling	nei
For Ex-sone	uten
for Ex-sone gass	uten
for Ex-sone støv	uten
Gjengelengde	9 mm
Gjenger	M20 x 1,5
Gjengestigning	1,5 mm
Gjengetype	metrisk
Glassfiberforsterket	nei
Halogenfri	ja

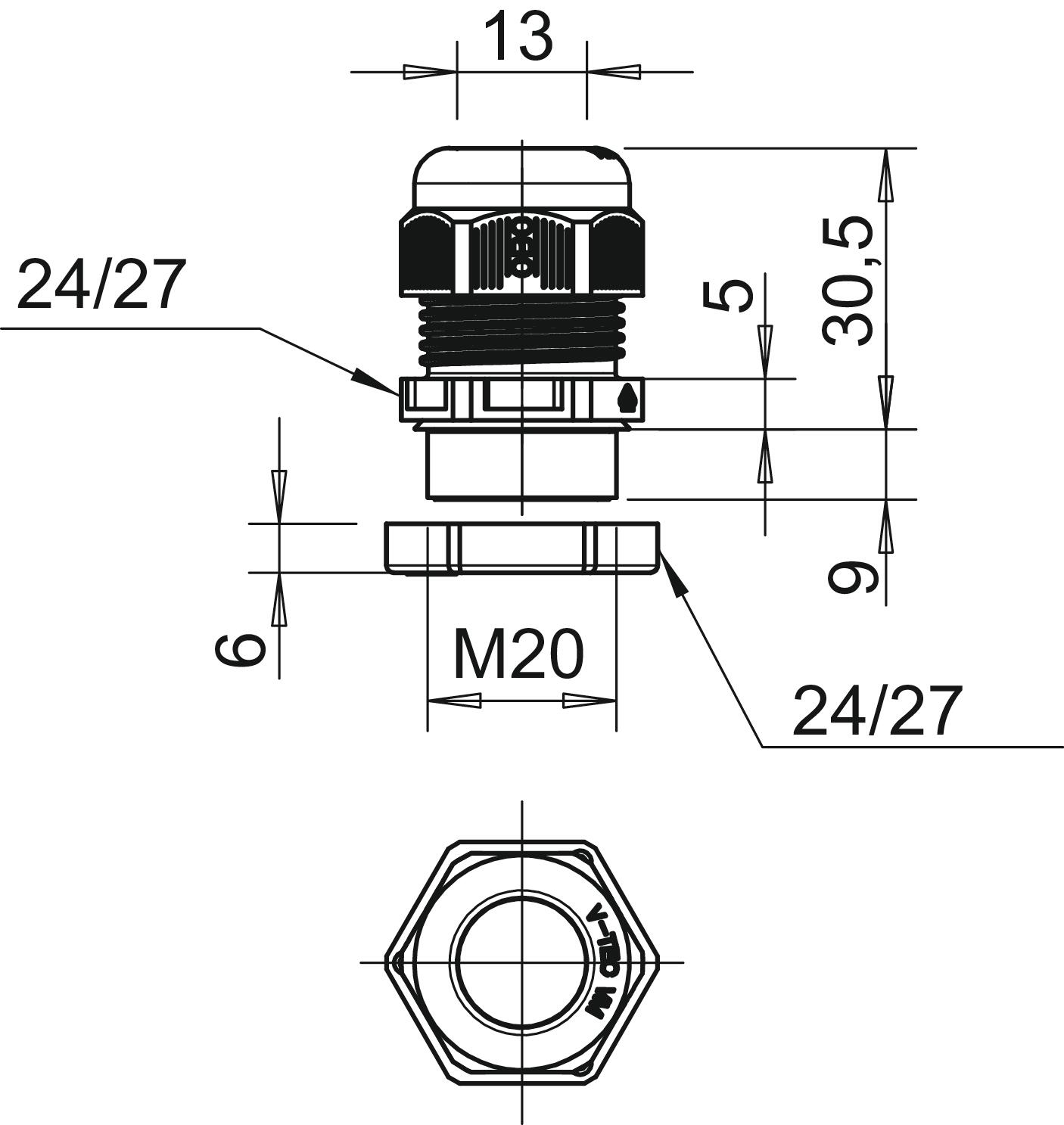

Mål e	27 mm
Mål E1 (mm)	27 mm
Mål E2	27 mm

Mål G	M20 x 1,5 mm
Mål L maks.	30,5 mm
Mål L min.	23,5 mm
Mål L1	9 mm
Mål L2	5 mm
Mål L3	6 mm
Materiale	polyamid
Med kontramutter	ja
Multi-tetningsinnsats	nei
Nøkkelbredde	24
Nøkkelbredde 1	24 mm
Nøkkelbredde 2	24 mm
Slagfast	nei
Strekkavlastningsmulighet	ja
Temperaturområde for bruk maks.	65 °C
Temperaturområde for bruk min.	-20 °C
Tetningsområde D maks.	13 mm
Tetningsområde D min.	6 mm
Ustabilt dreiemoment	3,8 Nm

Alle typer

Alle typer

Type	Gjenger	Multi-tetningsinnsats	Farge	El.Nr	Art.nr.	Mengde	Minste salgsenhet
V-TEC VM16+ OR	M16 x 1,5	nei	oransje; RAL 2003	1204380	7205657	Stykk	10 Stykk
V-TEC VM20+ OR	M20 x 1,5	nei	oransje; RAL 2003	1217230	7205660	Stykk	10 Stykk
V-TEC VM25+ OR	M25 x 1,5	nei	oransje; RAL 2003	1217231	7205663	Stykk	10 Stykk
V-TEC VM32+ OR	M32 x 1,5	nei	oransje; RAL 2003	1217232	7205666	Stykk	10 Stykk
V-TEC VM40+ OR	M40 x 1,5	nei	oransje; RAL 2003	1217233	7205669	Stykk	10 Stykk
