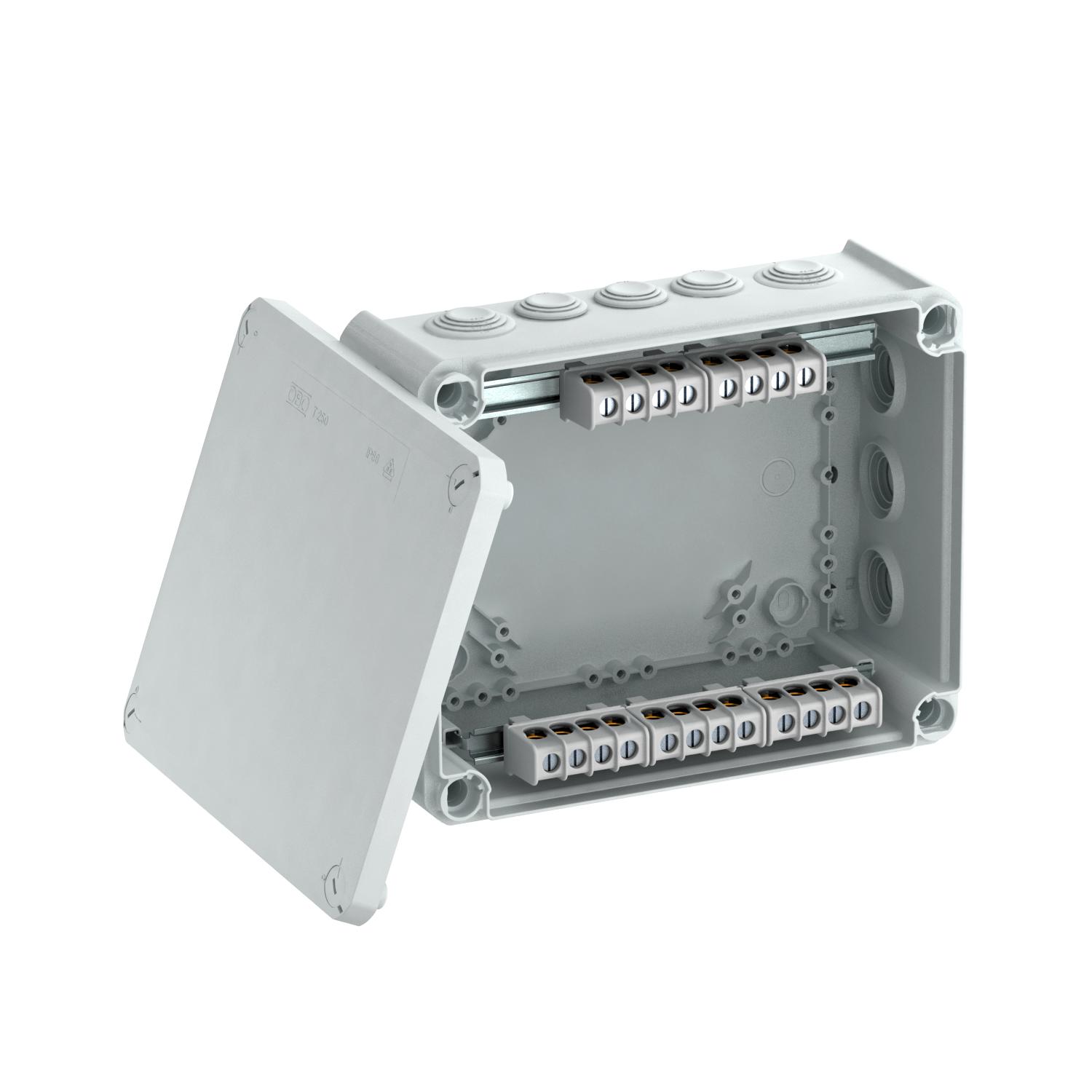

Kabelforgreningsboks, T 250, innstikktetning, koblingsklemme
Art.nr. 2007444 | EAN 4012195682196 | El.Nr 1209144
- Produktbeskrivelse
-
ProduktbeskrivelseKoblingsboks med koblingsstykke for kobling av kabler og ledninger, innendørs og i beskyttede uteområder. Rektangulær form med innstikktetninger på sidene og knockout-åpninger i bunnen. Egnet for vegg-/takmontering, montering på monteringsplater, og monteringsgjenge i boksens bunn. Med mulighet for innvendig feste og montering via hjørnekuppel. Lokk med hurtiglås, plomberbart. Fremstilt av halogenfrie og UV-bestandige materialer. Koblingsboks iht. DIN EN 60670. Flammebestandig iht. DIN EN 60695-2-11, testtemperatur 650°C. Slagfasthet IK05 iht. DIN EN 50102.
-
- Tekniske data
-
Tekniske data
Antall innføringer 16 Antall klemmer 5 Beskyttelsesgrad IK-kode IK05 Beskyttelsesklasse IP66 Bredde 190 mm CO2-fotavtrykk (GWP) fra vugge til port 2,9087 kg CO₂e / 1 Stykke Dimensjon 240x190x95 Eksplosjonstestet utførelse nei Farge lysegrå; RAL 7035 flammebestandig iht. VDE 0471/DIN 695 del 2-1, testtemperatur 650 °C For Ex-sone uten for Ex-sone gass uten for Ex-sone støv uten Form rektangulær Gjennomsiktig deksel nei Glassfiberforsterket ja Halogenfri ja Høyde 95 mm Innføring bakfra ja Innføringer 9 x M25
7 x M32
kan plomberes ja Lengde 240 mm Lokk ikke transparent Lokkmontering med skruer Lysåpning indre mål 225x173x86 mm Materiale Polypropylen, glassfiberforsterket Med lokk ja Med skjerming nei Merkespenning 500 V Merketverrsnitt min. 25 mm² Monteringstype Vegg-/takmontasje Nominell isolasjonsspenning 500 V Opprettholdelse av funksjon uten Rekkemonterbar ja Temperaturområde for bruk maks. 60 °C Temperaturområde for bruk min. -5 °C Type husgjennomføring Trinnmembran avskjærbar Type innføring Kabel Type innføring Innstikktetning Utstyr Klemme Værbestandig nei - Alle typer
