Kabelforgreningsboks, T 160, innstikktetning, koblingsklemme
Art.nr. 2007440 | EAN 4012195682189 | El.Nr 1216834
- Produktbeskrivelse
-

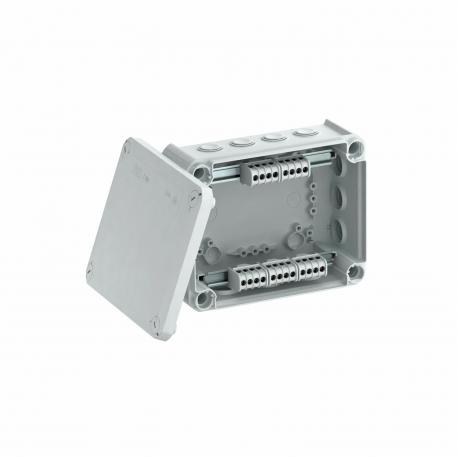

ProduktbeskrivelseKoblingsboks med koblingsstykke for kobling av kabler og ledninger, innendørs og i beskyttede uteområder. Rektangulær form med innstikktetninger på sidene og knockout-åpninger i bunnen. Egnet for vegg-/takmontering og montering på monteringsplater. Med mulighet for innvendig feste og montering via hjørnekuppel. Lokk med hurtiglås, plomberbart. Fremstilt av halogenfrie og UV-bestandige materialer.
Kabelforgreningsboks iht. DIN EN 60670. Flammebestandig iht. DIN EN 60695-2-11, testtemperatur 650°C. Slagfasthet IK05 iht. DIN EN 50102.
Koblingsklemmet og monteringsskinne er ikke formontert
-
- Tekniske data
-
Tekniske data

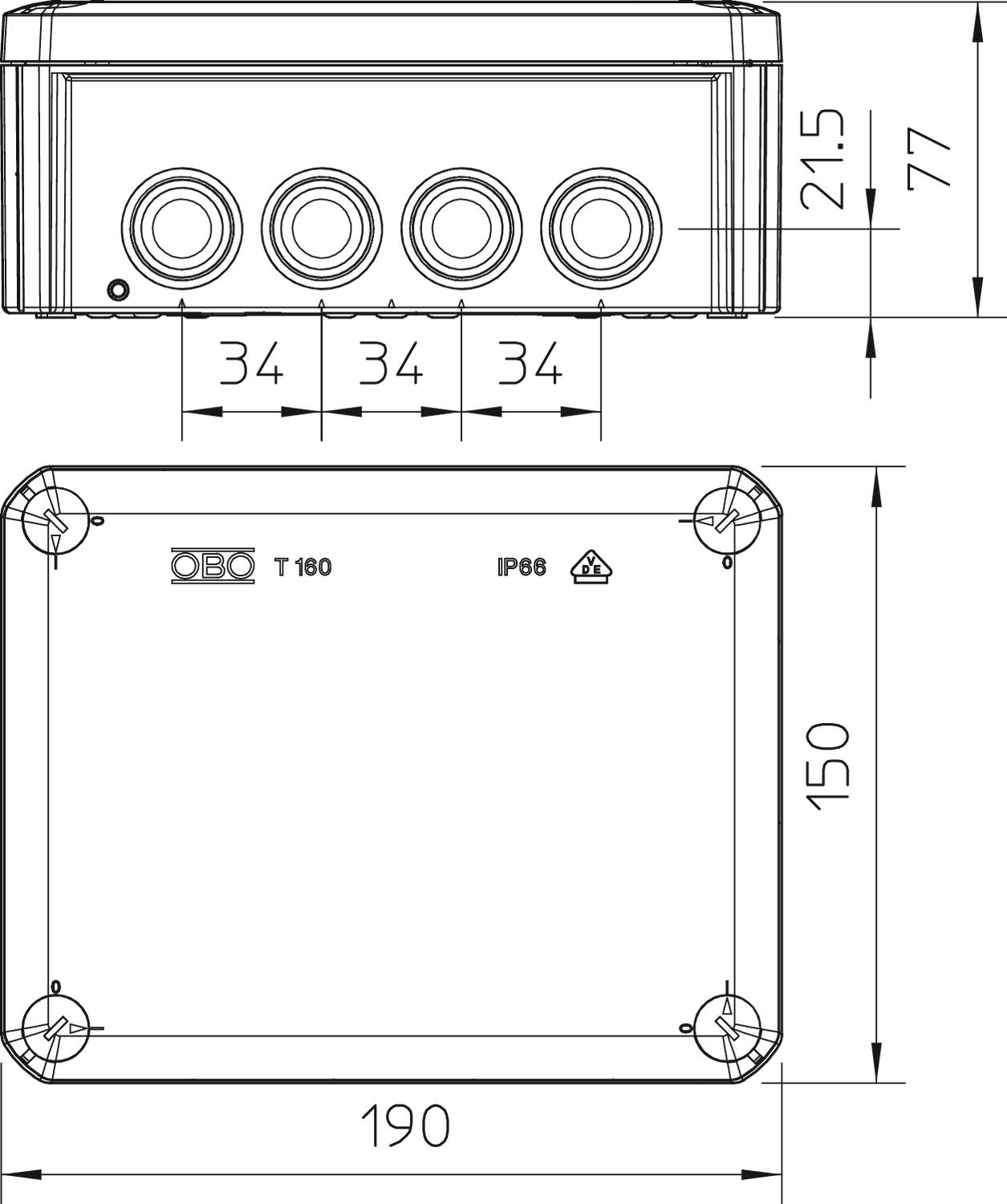

Antall innføringer 12 Antall klemmer 5 Beskyttelsesgrad IK-kode IK05 Beskyttelsesklasse IP66 Bredde 150 mm CO2-fotavtrykk (GWP) fra vugge til port 1,8828 kg CO₂e / 1 Stykke Dimensjon 190x150x77 Eksplosjonstestet utførelse nei Farge lysegrå; RAL 7035 flammebestandig iht. VDE 0471/DIN 695 del 2-1, testtemperatur 650 °C For Ex-sone uten for Ex-sone gass uten for Ex-sone støv uten Form rektangulær Gjennomsiktig deksel nei Glassfiberforsterket ja Halogenfri ja Høyde 77 mm Innføring bakfra ja Innføringer 7 x M25
5 x M32
kan plomberes ja Lengde 190 mm Lokk ikke transparent Lokkmontering med skruer Lysåpning indre mål 176x135x67 mm Materiale Polypropylen, glassfiberforsterket Med lokk ja Med skjerming nei Merkespenning 500 V Merketverrsnitt min. 16 mm² Monteringstype Vegg-/takmontasje Nominell isolasjonsspenning 500 V Opprettholdelse av funksjon uten Rekkemonterbar ja Temperaturområde for bruk maks. 60 °C Temperaturområde for bruk min. -5 °C Type husgjennomføring Trinnmembran avskjærbar Type innføring Innstikktetning Type innføring Kabel Utstyr Klemme Værbestandig nei - Alle typer
- Nedlastinger
-
Datablad T 160 KL / 2007440 , 0.33MB , pdfBrosjyre FireBox , 2.61MB , pdfEU-samsvarserklæring T 160 KL / 2007440 , 0.13MB , pdfStorbritannias samsvarserklæring T 160 KL / 2007440 , 0.09MB , pdfREACH Samsvarserklæring T 160 KL / 2007440 , 0.12MB , pdfRoHS Samsvarserklæring T 160 KL / 2007440 , 0.13MB , pdfMerkegodkjenning VDE-tegngodkjenning T 160 , 0.34MB , pdfMerkegodkjenning VDE-tegngodkjenning 2007 T 160 , 0.45MB , pdfMerkegodkjenning KEMA-KEUR-sertifikat T 60 - T 350 , 0.61MB , pdf
