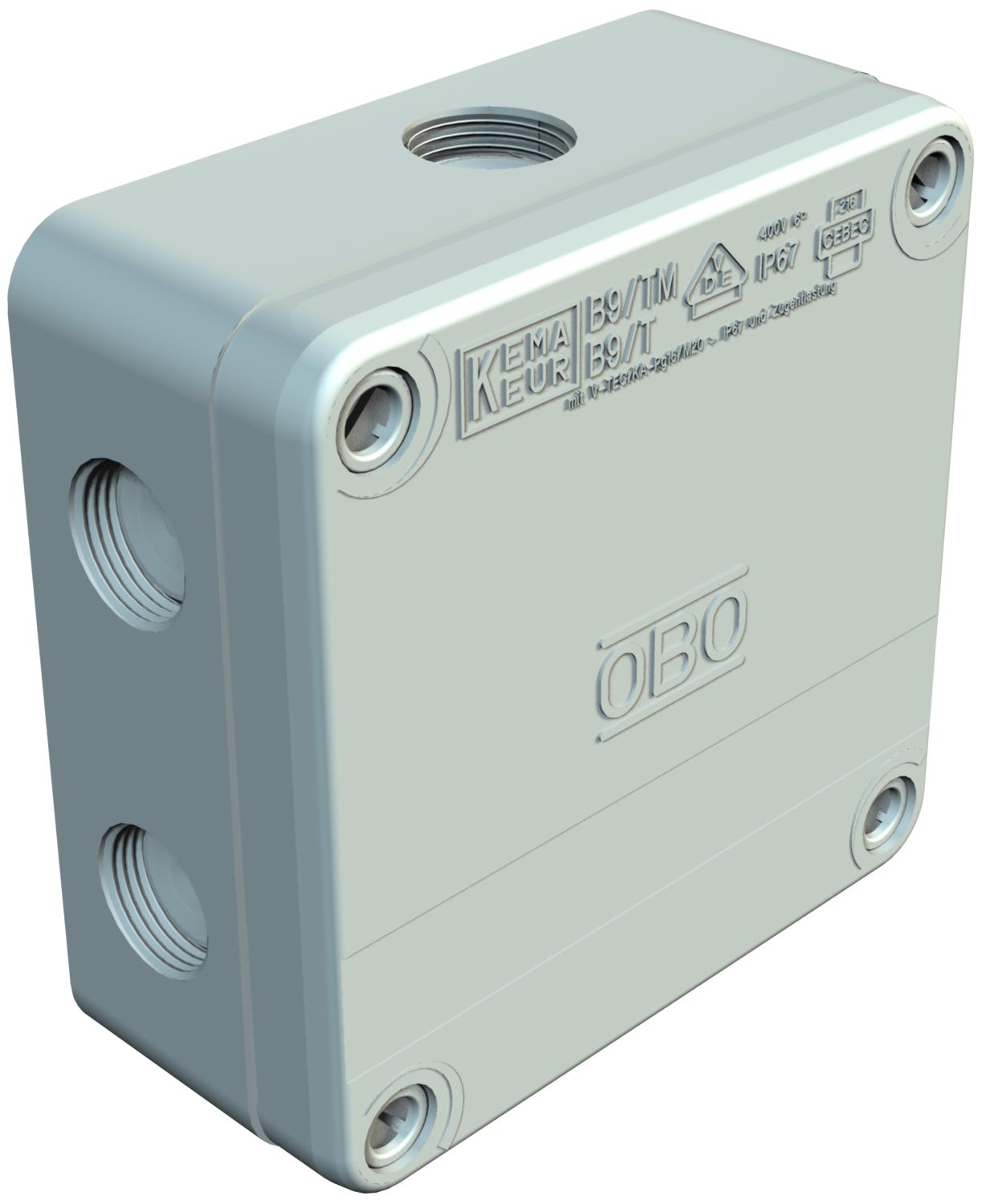

Kabelforgreningsboks B 9/T, med gjennomføringsmembran 98x98x40 | 9 | IP67 | lysegrå; RAL 7035

Kabelforgreningsboks B 9/T, med gjennomføringsmembran

Art.nr. 2001845 | EAN 4012195541936

Art.nr. / Type	2001845 / B 9 T M 5

Lysåpning indre mål	98x98x40 mm

Antall innføringer	9

Beskyttelsesklasse	IP67

Farge	lysegrå; RAL 7035

Produktbeskrivelse

Produktbeskrivelse

Den fuktsikre koblingsboksen B9 / T ...: består av to forskjellige halogenfrie plastkomponenter, 2 ytterligere innføringer i gulvet med en gjennomføringsmembran

(for kabeldiameter inntil 15 mm)

med en perforeringsmembran (for kabeldiametre opptil 15 mm) i underområdet.

Ved bruk av kabelskrukoblinger (ekstra strekkavlastning) må membranen ikke fjernes (tidsgevinst). Kapslingsgrad IP67 for gjennomføringsmembraner og for kabelmuffe uten fjerning av gjennomføringsmembranen.

Nominell spenning 400 V; Nominelt teverrsnitt 4 - 6 mm².

Dekselet er forhåndsmontert med 4 hurtigskruer (180°) og kan plomberes

Festehullene er belagt med ekstra mykt plastbelegg, for Ø 5 mm skruer (avstand 75 mm). Klare indre mål 98x98x40

Tekniske data

Tekniske data

Antall innføringer	9
Antall klemmer	5
Beskyttelsesklasse	IP67
Bredde	110 mm
CO2-fotavtrykk (GWP) fra vugge til port	0,7174 kg CO₂e / 1 Stykke

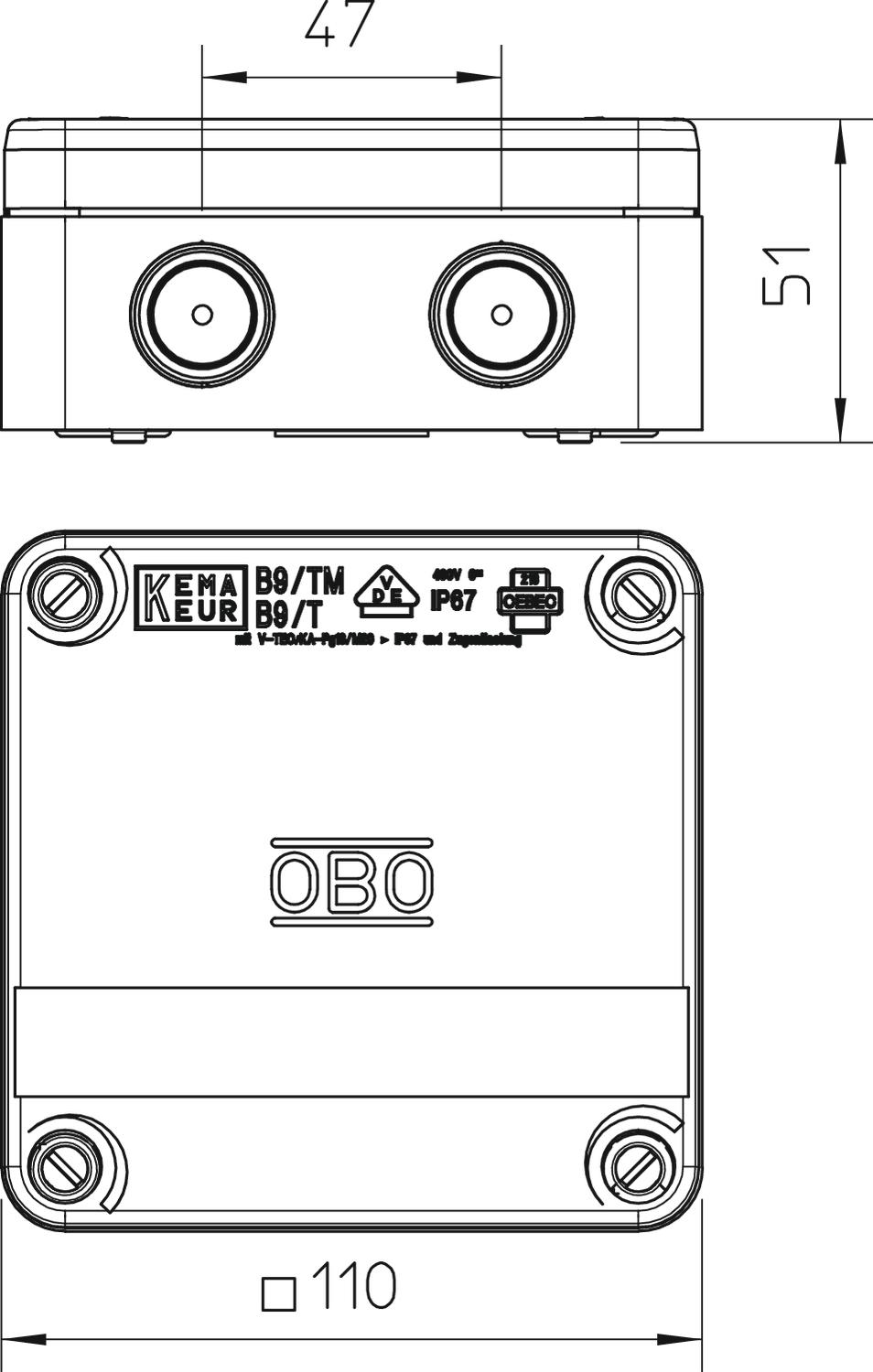

Dimensjon	110x110x50
Eksplosjonstestet utførelse	nei
Farge	lysegrå; RAL 7035
flammebestandig	iht. VDE 0471/DIN 695 del 2-1, testtemperatur 750 °C
For Ex-sone	uten
for Ex-sone gass	uten
for Ex-sone støv	uten
Form	kvadratisk
Halogenfri	ja
Høyde	51 mm
Innføring bakfra	ja
Innføringer	2 ytterligere innføringer i gulvet med en gjennomføringsmembran (for kabeldiameter inntil 15 mm)
kan plomberes	ja
Lengde	110 mm

Lokk	ikke transparent
Lokkmontering	med skruer
Lysåpning indre mål	98x98x40 mm
Maks. Ledertverrsnitt	6 mm²
Materiale	polypropylen
Med lokk	ja
Merkespenning	400 V
Merketverrsnitt maks.	6 mm²
Merketverrsnitt min.	4 mm²
Monteringstype	Vegg-/takmontasje
Nominell isolasjonsspenning	400 V
Opprettholdelse av funksjon	uten
Rekkemonterbar	ja
Temperaturområde for bruk maks.	60 °C
Temperaturområde for bruk min.	-5 °C
Type husgjennomføring	Gjenge- og tetningsmembran
Type innføring	Kabel/skruforbindelse
Type innføring	Rør
Værbestandig	nei
