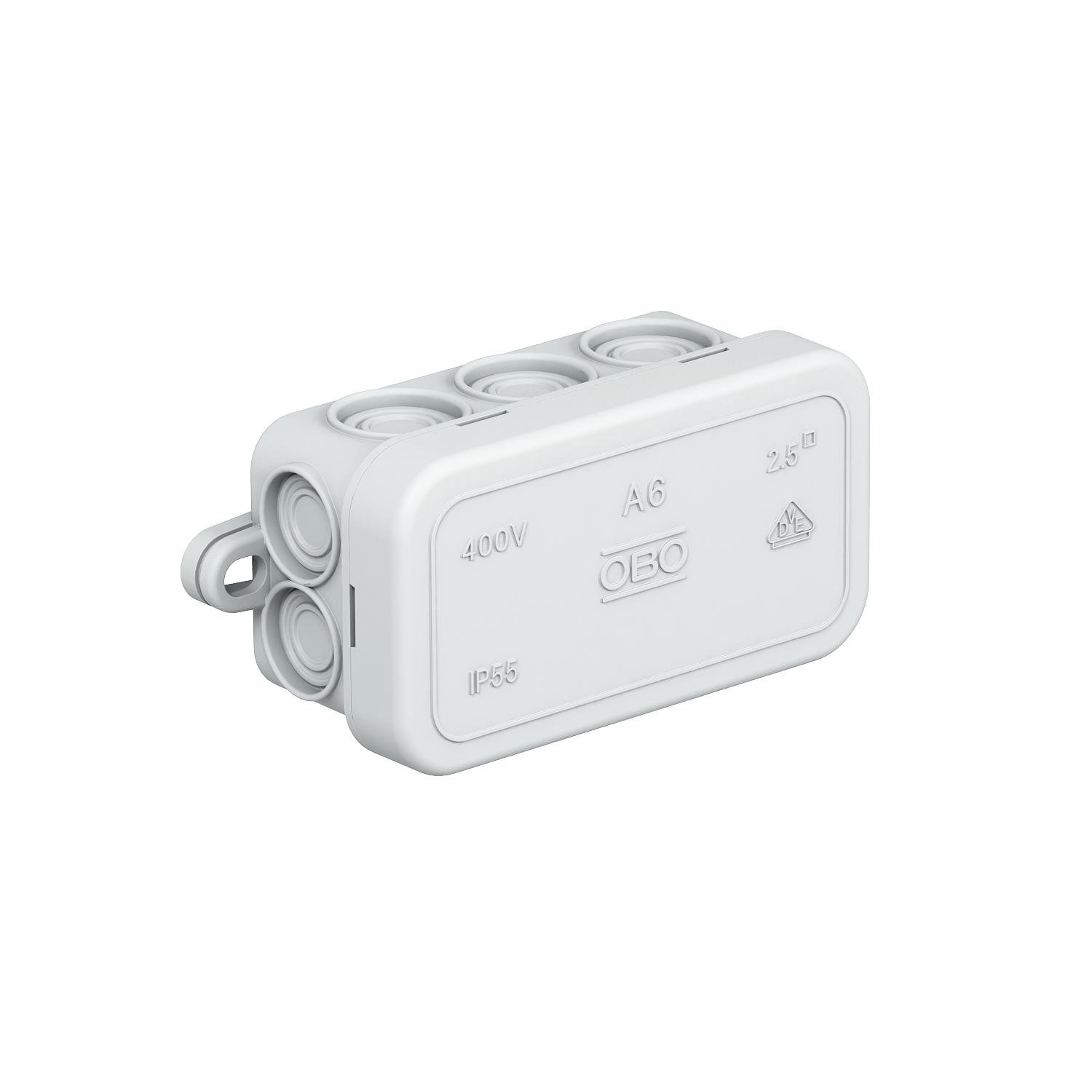

Kabelforgreningsboks A 6
Art.nr. 2000001 | EAN 4012195917069 | El.Nr 1203851
- Produktbeskrivelse
-
ProduktbeskrivelseKapslingsgrad IP55, nominell spenning 690 V, nominelt tverrsnitt 2,5 ÷ mm², 6 innføringer for kabeldiametere 5-14 mm

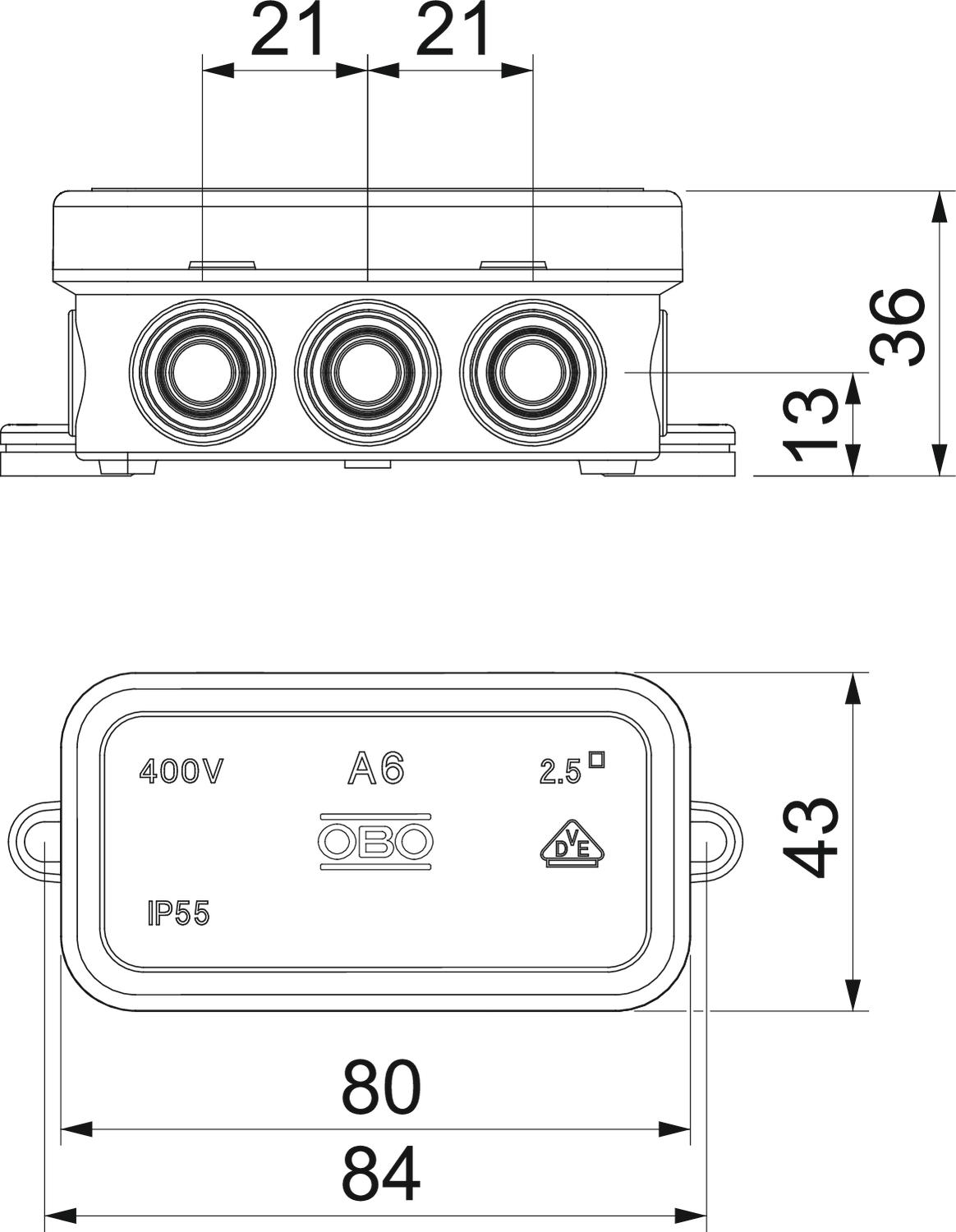

4 innføringer for kabeldiametere 5–9 mm.KlemdekselMål: 80 x 43 x 36 mm
Innvendig lysmål: 69 x 32 x 30 mm
1 utskjæringsverktøy per 10 bokser
-
- Tekniske data
-
Tekniske data
Antall innføringer 10 Beskyttelsesklasse IP55 Bredde 43 mm CO2-fotavtrykk (GWP) fra vugge til port 0,0689 kg CO₂e / 1 Stykke Dimensjon 80x43x34 Eksplosjonstestet utførelse nei Farge lysegrå; RAL 7035 flammebestandig iht. VDE 0471/DIN 695 del 2-1, testtemperatur 650 °C For Ex-sone uten for Ex-sone gass uten for Ex-sone støv uten Form kvadratisk Gjennomsiktig deksel nei Halogenfri ja Høyde 36 mm Innføring bakfra nei Innføringer 6 innføringer for kabeldiameter 5-14 mm
4 innføringer for kabeldiameter 5-9 mm
kan plomberes nei Lengde 80 mm Lokk ikke transparent Lokkmontering kan låses på Lysåpning indre mål 69x32x30 mm Maks. Ledertverrsnitt 2,5 mm² Materiale Polyetylen Med lokk ja Med skjerming nei Merkespenning 690 V Merketverrsnitt min. 2,5 mm² Monteringstype Vegg-/takmontasje Nominell isolasjonsspenning 690 V Opprettholdelse av funksjon uten Rekkemonterbar ja Temperaturområde for bruk maks. 45 °C Temperaturområde for bruk min. -5 °C Type husgjennomføring Forstempling Type innføring Kabel Type innføring Kabel Utførelse deksel koblingsboks Blindlokk Utstyr uten Værbestandig nei - Alle typer
