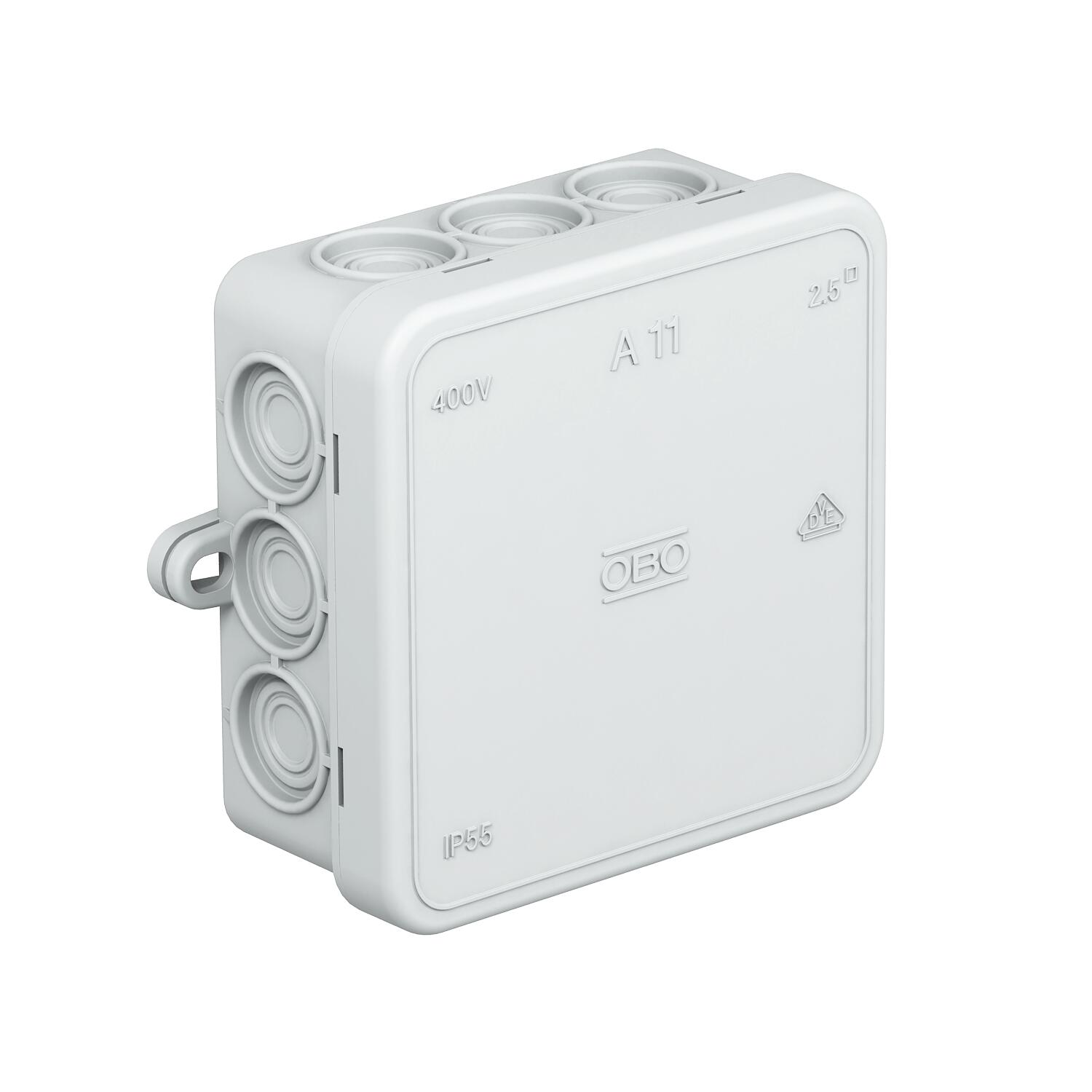

Kabelforgreningsboks A 11
Art.nr. 2000342 | EAN 4012195152170 | El.Nr 1201800
- Produktbeskrivelse
-
ProduktbeskrivelseKapslingsgrad IP55, nominell spenning 690 V, nominelt tverrsnitt 2,5 mm², 12 innføringer for kabeldiametere 5-14 mm.Klemdeksel

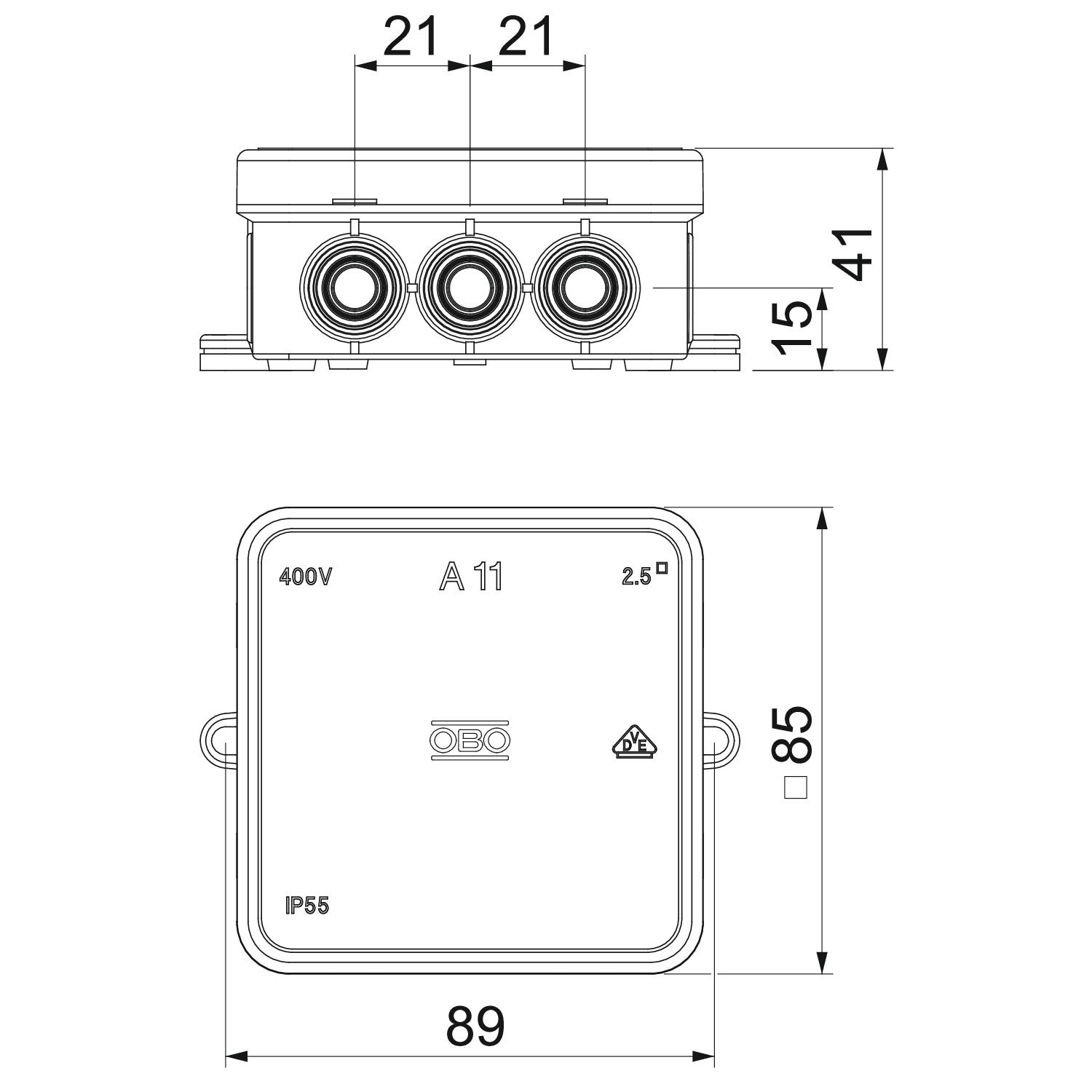

Mål: 85 x 85 x 40 mm
Innvendig lysmål: 75 x 75 x 35 mm
1 utskjæringsverktøy per 10 bokser
-
- Tekniske data
-
Tekniske data
Antall innføringer 12 Beskyttelsesklasse IP55 Bredde 85 mm CO2-fotavtrykk (GWP) fra vugge til port 0,1196 kg CO₂e / 1 Stykke Dimensjon 85x85x40 Eksplosjonstestet utførelse nei Farge lysegrå; RAL 7035 flammebestandig iht. VDE 0471/DIN 695 del 2-1, testtemperatur 650 °C For Ex-sone uten for Ex-sone gass uten for Ex-sone støv uten for rørdiameter 14 mm Form kvadratisk Gjennomsiktig deksel nei Halogenfri ja Høyde 40 mm Innføring bakfra nei Innføringer 12 innføringer for kabeldiametere 5-14 mm
kan plomberes nei Lengde 85 mm Lokk ikke transparent Lokkmontering kan låses på Lysåpning indre mål 75x75x35 mm Maks. Ledertverrsnitt 2,5 mm² Materiale Polyetylen Med lokk ja Med skjerming nei Merkespenning 690 V Merketverrsnitt min. 2,5 mm² Monteringstype Vegg-/takmontasje Nominell isolasjonsspenning 690 V Opprettholdelse av funksjon uten Rekkemonterbar ja Temperaturområde for bruk maks. 45 °C Temperaturområde for bruk min. -5 °C Type husgjennomføring Forstempling Type innføring Kabel Type innføring Kabel Utførelse deksel koblingsboks Blindlokk Utstyr uten Værbestandig nei - Alle typer
