Gitterrenne GR-Magic® 55 G 3000 | 500 | 55 | 4,8 | 220 | nei

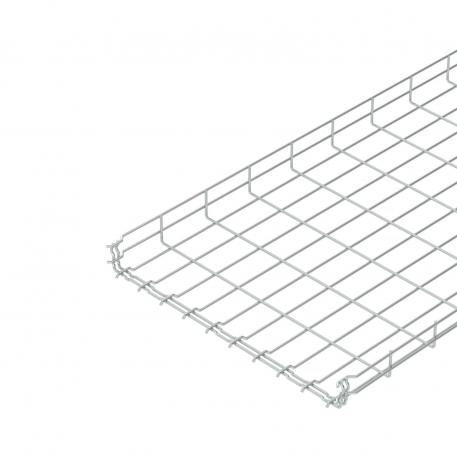

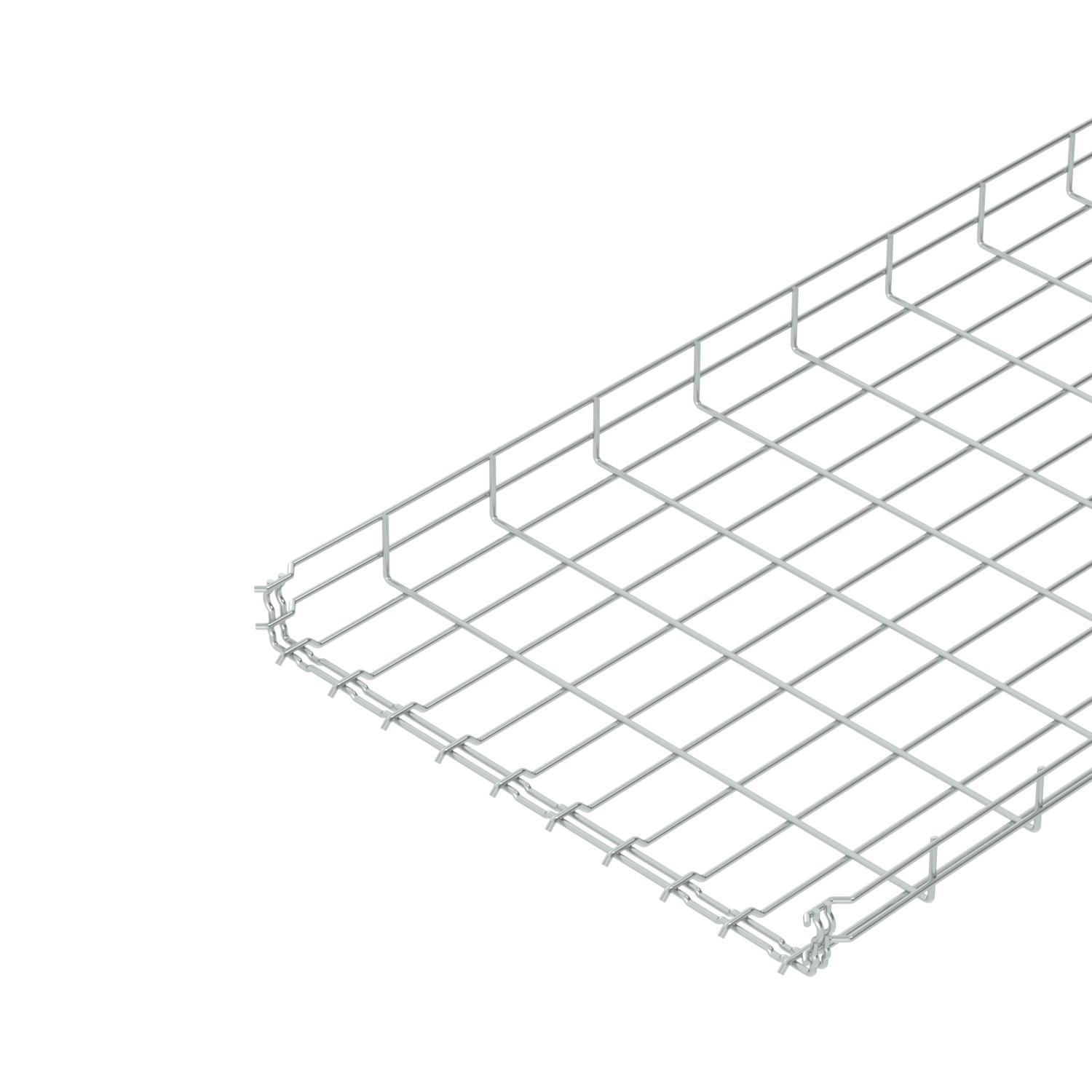

Gitterrenne GR-Magic® 55 G

Art.nr. 6001452 | EAN 4012196858798 | El.Nr 1301282

Art.nr. / Type

Lengde	3000 mm

Bredde

Høyde	55 mm

Tråd-diameter

Nytte- tverrsnitt

Opprettholdelse av funksjon

Produktbeskrivelse

Produktbeskrivelse

Gitterrenne med formtilpasset skjøtestykke med profilhøyde 55 mm.
Magnetisk skjermdemping uten lokk 15 dB, med lokk 25 dB.

Du finner nøyaktig informasjon om UL-klassifiseringen i den aktuelle godkjenningen.

Tekniske data

Tekniske data

Belastningstesttype iht. IEC 61537	Type II
Brannsikring	Oppdrag brannverntak
Bredde	19,69 in
Bredde	500 mm
CO₂-fotavtrykk (GWP) fra vugge til port	5,124 kg CO₂e / 1 Meter

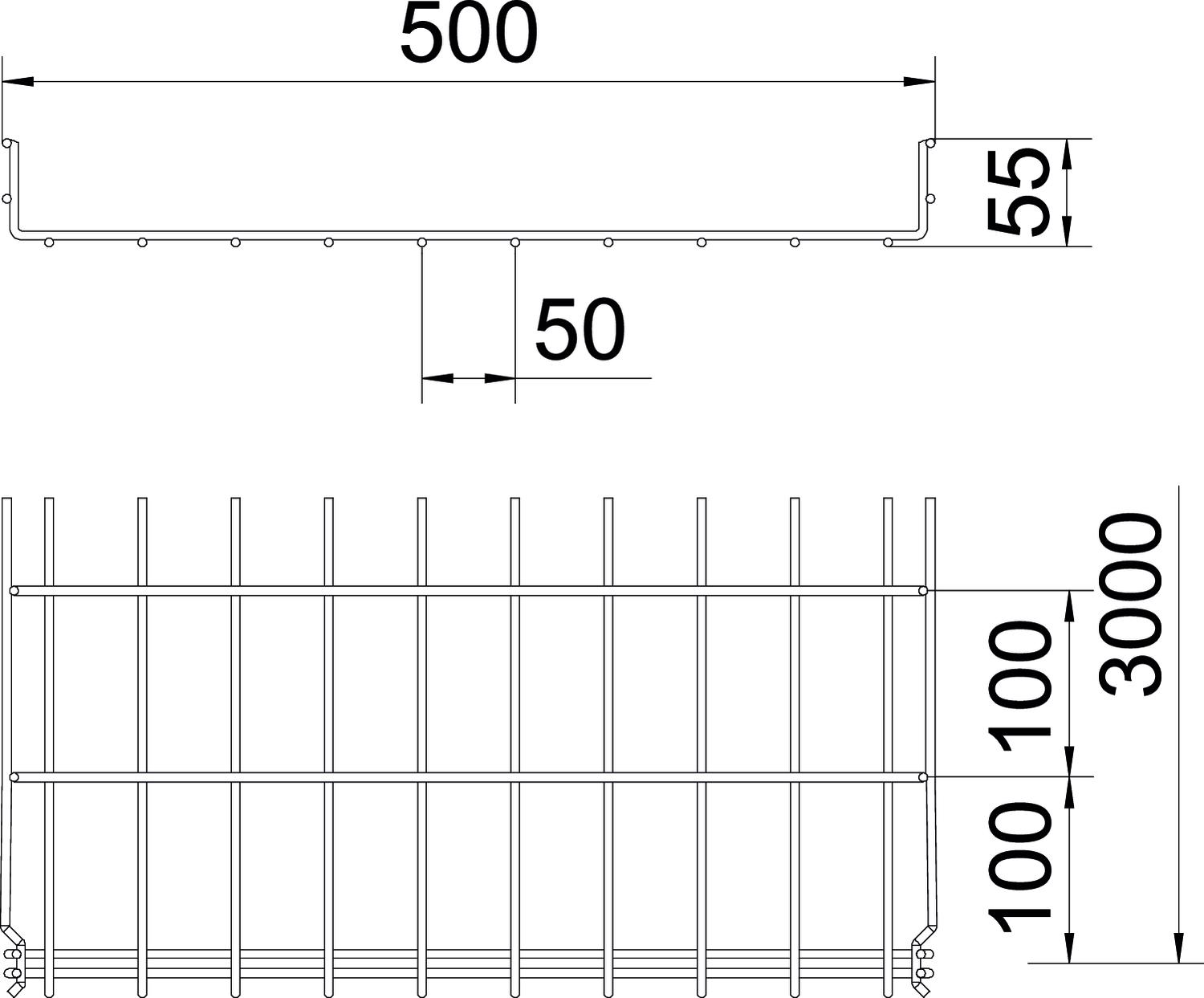

Dimensjon	55x500x3000
Farge	zink
Forsterket utførelse	nei
Høyde	2,17 in
Høyde	55 mm
Integrert skillevegg	uten
Lengde	3000 mm
Mål B	500 mm
Mål H	58 mm
Materiale	stål

Nytte- tverrsnitt	22000 mm²
Nytte- tverrsnitt	220 cm²
Opprettholdelse av funksjon	nei
Overflate	galvanisert
Profilform	U-form
Rustfritt stål, etset	nei
Skrueløst skjøtestykke	ja
Støtteavstand 1,0m	0,9 kN/m
Støtteavstand 1,5m	0,6 kN/m
Støtteavstand 2,0m	0,3 kN/m
Støtteavstand 2,5m	0,25 kN/m
Tråd-diameter	4,8 mm
Type skjøtestykke til kabelbæresystem	Klikkfeste
Utførelse skjøtestykke	Integrert skjøtestykke

Tekniske data

Belastningsdiagram gitterrenne GR-Magic type GRM 55

Tillatt belastning av kabelrenne/-stige i kN/m uten personlast
Spennvidde i m
Profilbøyning i mm ved tillatt kN/m
Belastningsskjema ved testing
Belastningskurve med bredde på kabelrenne/-stige i mm
Profilbøyning etter støttelengde

Alle typer

Alle typer

Type	Lengde	Bredde	Høyde	Tråd-diameter	Nytte- tverrsnitt	Opprettholdelse av funksjon	El.Nr	Art.nr.	Mengde	Minste salgsenhet
GRM 55 50 G	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	ja	1304619	6001441	m	3 m
GRM 55 100 G	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	ja	1301278	6001442	m	3 m
GRM 55 150 G	3000 mm	150 mm	55 mm	3,9 mm	63 cm²	ja	1301300	6001444	m	3 m
GRM 55 200 G	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	ja	1301279	6001446	m	3 m
GRM 55 300 G	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	ja	1301280	6001448	m	3 m
GRM 55 400 G	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	ja	1301281	6001450	m	3 m
GRM 55 500 G	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	nei	1301282	6001452	m	3 m
GRM 55 600 G	3000 mm	600 mm	55 mm	4,8 mm	265 cm²	nei	1301283	6001454	m	3 m

Tilbehør

Systemtilbehør

Produkter	Type	El.Nr	Art.nr.	Mengde	Minste salgsenhet
Hjørneskjøtestykke G	GEV 36 G	1305635	6016715	Stykk	20 Stykk

Monterings tilbehør

Produkter	Type	El.Nr	Art.nr.	Mengde	Minste salgsenhet
Skillevegg 45 FS	TSG 45 FS	1301778	6062033	m	3 m
Klemstykke for festing av skillevegg	KS GR A2	1305617	6062282	Stykk	30 Stykk
Kabelavledningsplate FS	KAB GR FS	-----	6220139	Stykk	10 Stykk
