Gitterrenne GR-Magic® 55 FT 3000 | 200 | 55 | 3,9 | 87 | ja

Gitterrenne GR-Magic® 55 FT

Art.nr. 6001420 | EAN 4012196814930 | El.Nr 1301210

Art.nr. / Type

Lengde	3000 mm

Bredde

Høyde	55 mm

Tråd-diameter

Nytte- tverrsnitt

Opprettholdelse av funksjon

Produktbeskrivelse

Produktbeskrivelse

Gitterrenne med formtilpasset skjøtestykke med profilhøyde 55 mm.
Magnetisk skjermdemping uten lokk 15 dB, med lokk 25 dB.

Du finner nøyaktig informasjon om UL-klassifiseringen i den aktuelle godkjenningen.

Til gitterrenne trenger man ingen ekstra skjøtedeler, de skyves bare sammen. Maskevidden er 50 x 100 mm (unntak GRM 55/50 = 20 x 100 mm).

Tekniske data

Tekniske data

Belastningstesttype iht. IEC 61537	Type II
Brannsikring	Opprettholdelse av funksjon kabelspesifikk bærekonstruksjon
Dimensjon	55x200x3000
Farge	zink
Forsterket utførelse	nei
I samsvar med ROHS	ja
Integrert skillevegg	uten
Materiale	stål
Nytte- tverrsnitt	87 cm²
Nytte- tverrsnitt	8700 mm²

Opprettholdelse av funksjon	ja
Overflate	Varmgalvanisert (dypp)
Produktserie	GRM-serie
Profilform	U-form
Rustfritt stål, etset	nei
Skrueløst skjøtestykke	ja
Tråd-diameter	3,9 mm
Type skjøtestykke til kabelbæresystem	Klikkfeste
Utførelse skjøtestykke	Integrert skjøtestykke

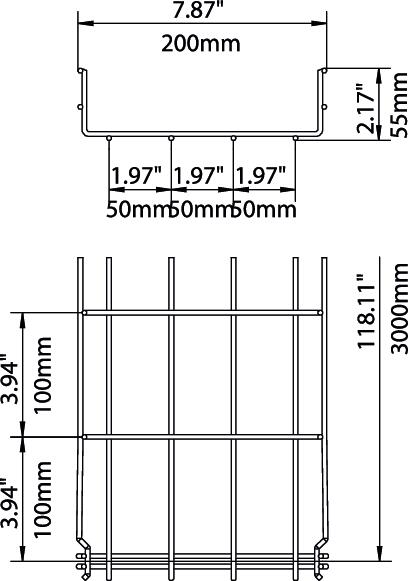

Mål

Bredde	7,87 in
Bredde	200 mm
Høyde	55 mm
Høyde	2,17 in

Lengde	3000 mm
Mål B	200 mm
Mål H	58 mm

Belastninger

Støtteavstand 1,0m	0,35 kN/m
Støtteavstand 1,5m	0,2 kN/m

Støtteavstand 2,0m	0,1 kN/m
Støtteavstand 2,5m	0,1 kN/m

CO2-avtrykk (Product Carbon Footprint)

CO2-fotavtrykk (GWP) fra vugge til port	2,1628 kg CO2e / 1 Meter
CO₂ Footprint (GWP)	2,1628 kg CO₂e
Declared Unit	Meter

Declared Unit Quantity	1
Undersøkelsesdato CO2-verdi	2025-05-14T00:00:00.000+0200

Tekniske data

Belastningsdiagram gitterrenne GR-Magic type GRM 55

Tillatt belastning av kabelrenne/-stige i kN/m uten personlast
Spennvidde i m
Profilbøyning i mm ved tillatt kN/m
Belastningsskjema ved testing
Belastningskurve med bredde på kabelrenne/-stige i mm
Profilbøyning etter støttelengde

Alle typer

Alle typer

Type	Lengde	Bredde	Høyde	Tråd-diameter	Nytte- tverrsnitt	Opprettholdelse av funksjon	El.Nr	Art.nr.	Mengde	Minste salgsenhet
GRM 55 50 FT	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	ja	1304620	6001415	m	3 m
GRM 55 100 FT	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	ja	1301209	6001416	m	3 m
GRM 55 150 FT	3000 mm	150 mm	55 mm	3,9 mm	63 cm²	ja	1301395	6001418	m	3 m
GRM 55 200 FT	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	ja	1301210	6001420	m	3 m
GRM 55 300 FT	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	ja	1301211	6001424	m	3 m
GRM 55 400 FT	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	ja	1301212	6001428	m	3 m
GRM 55 500 FT	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	nei	1301213	6001432	m	3 m
GRM 55 600 FT	3000 mm	600 mm	55 mm	4,8 mm	265 cm²	nei	1301214	6001436	m	3 m

Tilbehør

Systemtilbehør

Produkter	Type	El.Nr	Art.nr.	Mengde	Minste salgsenhet
Hjørneskjøtestykke FT	GEV 36 FT	1301256	6016723	Stykk	20 Stykk

Monterings tilbehør

Produkter	Type	El.Nr	Art.nr.	Mengde	Minste salgsenhet
Klemstykke for festing av skillevegg	KS GR A2	1305617	6062282	Stykk	30 Stykk
Skillevegg 45 DD	TSG 45 DD	-----	6062321	m	3 m
Kabelavledningsplate FT	KAB GR FT	-----	6220142	Stykk	10 Stykk
Gitterrenneadapter for takledningsholder	165 MBG HGRM	-----	5218886	Stykk	50 Stykk
