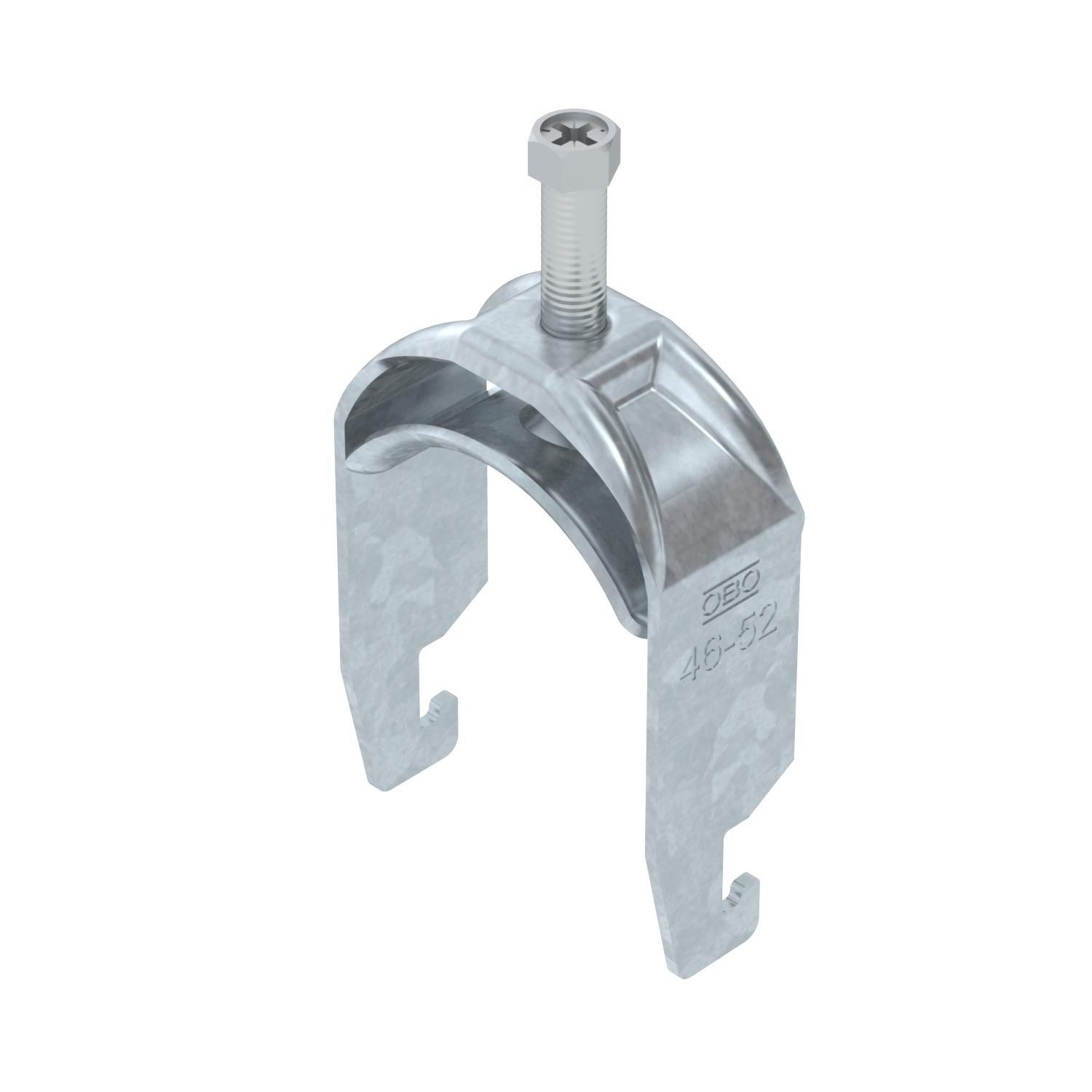

Bøyleklemme 2056 U-fot, enkel, med trykkbrakett av metall, FT 46 | 52 | 5

Bøyleklemme 2056 U-fot, enkel, med trykkbrakett av metall, FT

Art.nr. 1186549 | EAN 4012196850082 | El.Nr 1319207

Art.nr. / Type

Spennområde D min.

Spennområde D maks.

Maks. Strammemoment

Produktbeskrivelse

Produktbeskrivelse

Bøyleklemme med U-fot, med trykkbrakett av metall med rundede kanter for kabelvern. For vertikal og horisontal montering av 1 enkeltkabel til C-profilskinne. For slisselengde 18–22 mm. Med 1-gjenget skrue på trykkbrakett, universal sekskantskruehode SW10, med spor og tverrspor. Egnet for montering innendørs og i uteområder. Bruk av en motbrakett anbefales.

Tekniske data

Tekniske data

Antall kabler/rør	1
Bredde	57 mm
CO₂-fotavtrykk (GWP) fra vugge til port	0,2324 kg CO₂e / 1 Stykke
Dimensjon	46-52mm
for rørdiameter maks.	52 mm
for rørdiameter min.	46 mm
Gjenger	M8
Halogenfri	ja
Høyde	83 mm
Lengde	25 mm
Lengde utvendig mål	33 mm
Maks. Strammemoment	5 Nm
Mål A	25 mm
Mål B	57 mm
Mål C	33 mm
Mål G (mm)	M8
Mål H	83 mm

Mål L	43 mm
Mål t	2 mm
Materiale	stål
Materiale i trau	Stål
Med metallbrakett	ja
Med mottrau	nei
Monteringstype	Profilskinne
Opprettholdelse av funksjon	ja
Overflate	Varmgalvanisert (dypp)
Platetykkelse	2 mm
Slissevidde	10 mm
Spennområde D maks.	52 mm
Spennområde D min.	46 mm
Supplement materiale	stål
Supplement overflate	varmgalvanisert
til skinne med slissebredd (med intervall) maks.	22 mm
til skinne med slissebredd (med intervall) min.	18 mm

Alle typer

Alle typer

Type	Spennområde D min.	Spennområde D maks.	Maks. Strammemoment	El.Nr	Art.nr.	Mengde	Minste salgsenhet
BS-U1-M-12 FT	8 mm	12 mm	3 Nm	1319200	1186502	Stykk	100 Stykk
BS-U1-M-16 FT	12 mm	16 mm	3 Nm	1319201	1186509	Stykk	100 Stykk
BS-U1-M-22 FT	16 mm	22 mm	3 Nm	1319202	1186516	Stykk	100 Stykk
BS-U1-M-28 FT	22 mm	28 mm	3 Nm	1319203	1186522	Stykk	100 Stykk
BS-U1-M-34 FT	28 mm	34 mm	3 Nm	1319204	1186529	Stykk	100 Stykk
BS-U1-M-40 FT	34 mm	40 mm	3 Nm	1319205	1186536	Stykk	100 Stykk
BS-U1-M-46 FT	40 mm	46 mm	5 Nm	1319206	1186542	Stykk	100 Stykk
BS-U1-M-52 FT	46 mm	52 mm	5 Nm	1319207	1186549	Stykk	100 Stykk
BS-U1-M-58 FT	52 mm	58 mm	5 Nm	1319208	1186556	Stykk	100 Stykk
BS-U1-M-64 FT	58 mm	64 mm	5 Nm	1319209	1186562	Stykk	100 Stykk
BS-U1-M-70 FT	64 mm	70 mm	5 Nm	1319210	1186569	Stykk	50 Stykk
BS-U1-M-76 FT	70 mm	76 mm	5 Nm	1319211	1186576	Stykk	25 Stykk
