Bøyleklemme 2056 U-fot, enkel, med trykkbrakett av metall, A4 16 | 22 | 3

Bøyleklemme 2056 U-fot, enkel, med trykkbrakett av metall, A4

Art.nr. 1186616 | EAN 4012196850358

Art.nr. / Type

Spennområde D min.

Spennområde D maks.

Maks. Strammemoment

Produktbeskrivelse

Produktbeskrivelse

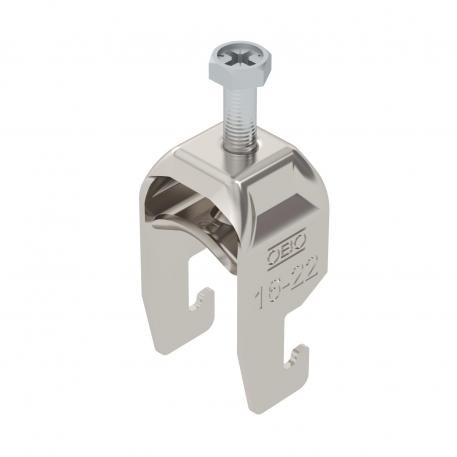

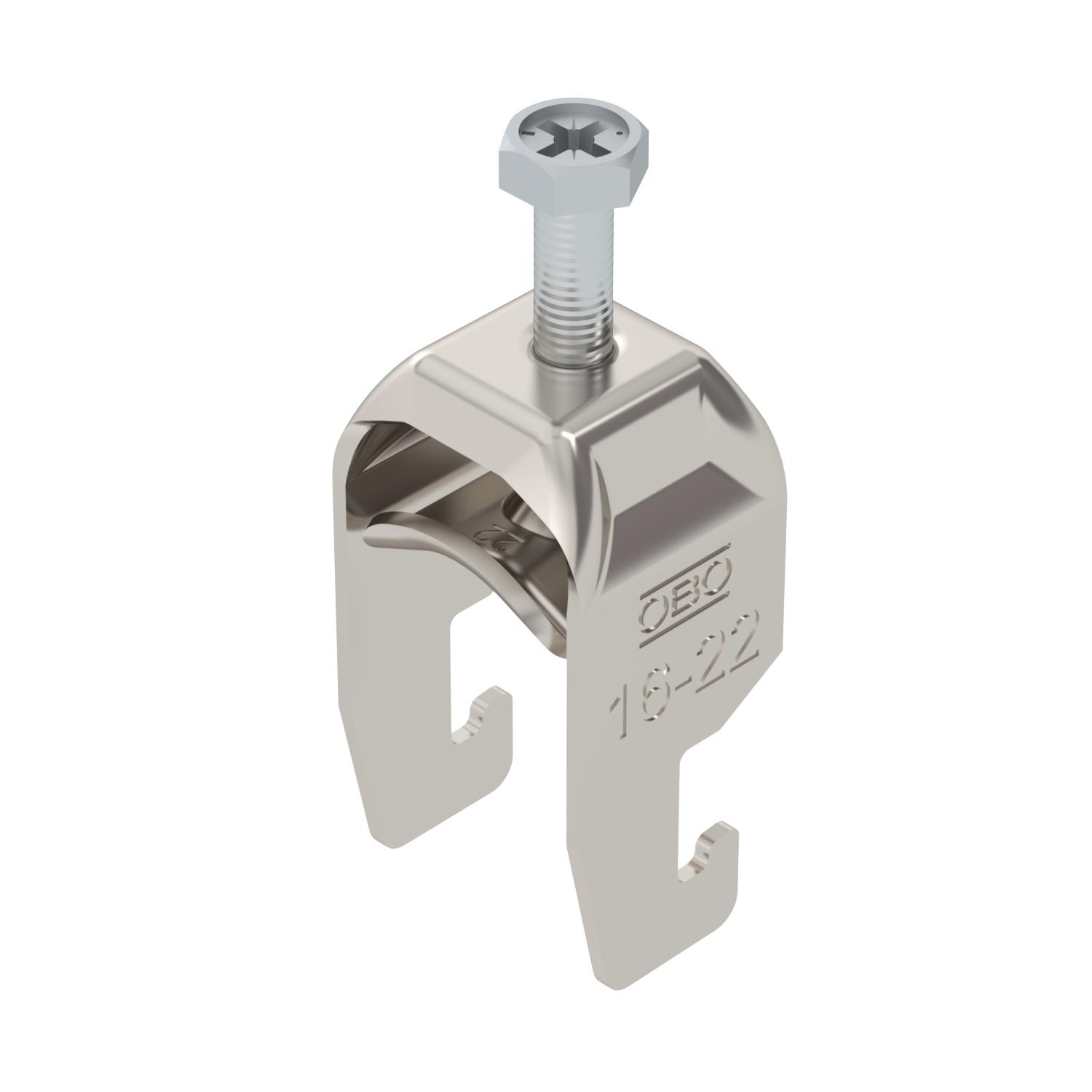

Bøyleklemme med U-fot, med trykkbrakett av metall med rundede kanter for kabelvern. For vertikal og horisontal montering av 1 enkeltkabel til C-profilskinne. For slisselengde 18–22 mm. Med 1-gjenget skrue på trykkbrakett, universal sekskantskruehode SW10, med spor og tverrspor. Egnet for montering innendørs og i uteområder. Bruk av en motbrakett anbefales.

Tekniske data

Tekniske data

Antall kabler/rør	1
Bredde	27 mm
CO2-fotavtrykk (GWP) fra vugge til port	0,2899 kg CO₂e / 1 Stykke
Dimensjon	16-22mm
for rørdiameter maks.	22 mm
for rørdiameter min.	16 mm
Gjenger	M6
Halogenfri	ja
Høyde	51 mm
Lengde	22,5 mm
Lengde utvendig mål	28 mm
Maks. Strammemoment	3 Nm

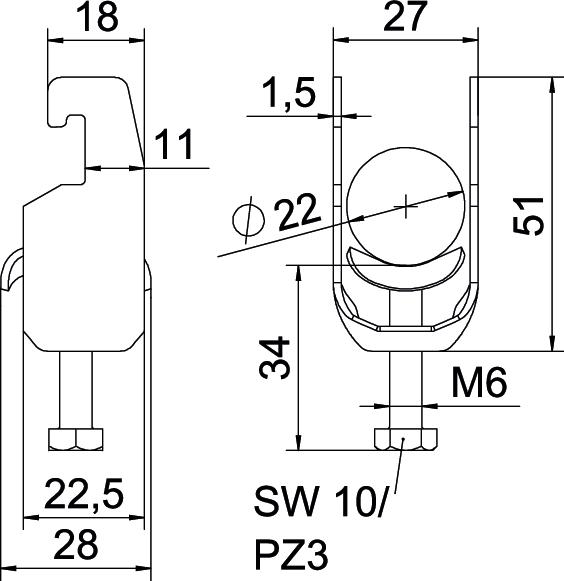

Mål A	22,5 mm
Mål B	27 mm
Mål C	28 mm
Mål G (mm)	M6
Mål H	51 mm

Mål L	34 mm
Mål t	1,5 mm
Materiale	spesialstål, rustfritt 1.4571
Materiale i trau	rustfritt stål
Med metallbrakett	ja
Med mottrau	nei
Monteringstype	Profilskinne
Overflate	Blank, etterbehandlet
Platetykkelse	1,5 mm
Slissevidde	10 mm
Spennområde D maks.	22 mm
Spennområde D min.	16 mm
Supplement materiale	rustfritt stål
Supplement overflate	ubehandlet
til skinne med slissebredd (med intervall) maks.	22 mm
til skinne med slissebredd (med intervall) min.	18 mm

Alle typer

Alle typer

Type	Spennområde D min.	Spennområde D maks.	Maks. Strammemoment	Art.nr.	Mengde	Minste salgsenhet
BS-U1-M-12 A4	8 mm	12 mm	3 Nm	1186602	Stykk	100 Stykk
BS-U1-M-16 A4	12 mm	16 mm	3 Nm	1186609	Stykk	100 Stykk
BS-U1-M-22 A4	16 mm	22 mm	3 Nm	1186616	Stykk	100 Stykk
BS-U1-M-28 A4	22 mm	28 mm	3 Nm	1186622	Stykk	100 Stykk
BS-U1-M-34 A4	28 mm	34 mm	3 Nm	1186629	Stykk	100 Stykk
BS-U1-M-40 A4	34 mm	40 mm	3 Nm	1186636	Stykk	100 Stykk
BS-U1-M-46 A4	40 mm	46 mm	5 Nm	1186642	Stykk	100 Stykk
BS-U1-M-52 A4	46 mm	52 mm	5 Nm	1186649	Stykk	100 Stykk
BS-U1-M-58 A4	52 mm	58 mm	5 Nm	1186656	Stykk	100 Stykk
BS-U1-M-64 A4	58 mm	64 mm	5 Nm	1186662	Stykk	100 Stykk
BS-U1-M-70 A4	64 mm	70 mm	5 Nm	1186669	Stykk	50 Stykk
BS-U1-M-76 A4	70 mm	76 mm	5 Nm	1186676	Stykk	25 Stykk
