Bøyleklemme 2056 H-fot, dobbel, med trykkbrakett av metall, FT
Art.nr. 1186023 | EAN 4012196848621
- Produktbeskrivelse
-

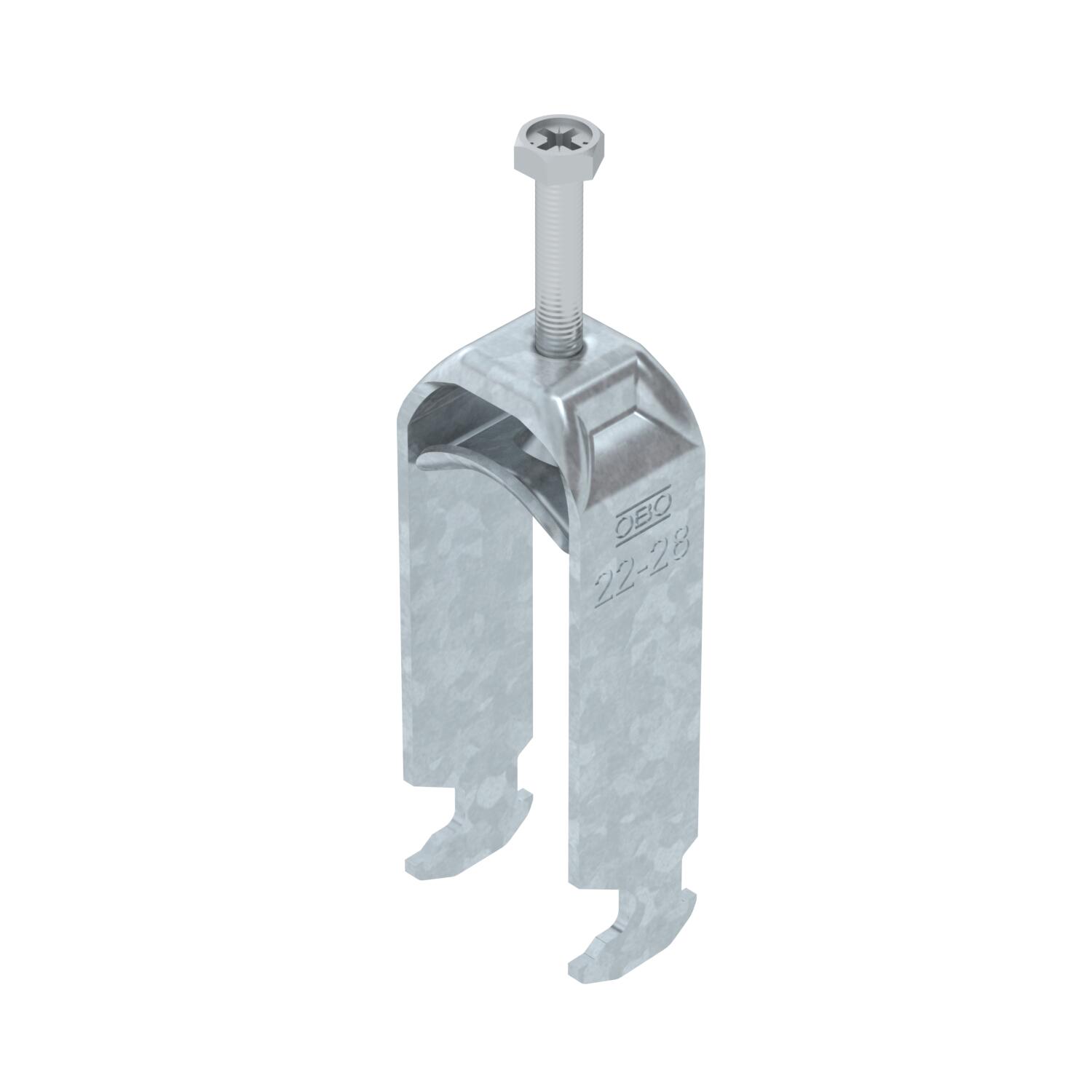

ProduktbeskrivelseBøyleklemme med hammerhode-fot, med trykkbrakett av metall med rundede kanter for kabelvern. For vertikal og horisontal montering av 2 enkeltkabler til C-profilskinne. For slisselengde 16–17 mm. Med 1-gjenget skrue på trykkbrakett, universal sekskantskruehode SW10, med spor og tverrspor. Egnet for montering innendørs og i uteområder. Flere kables skal skilles med dobbeltbraketter. Bruk av en motbrakett anbefales.
-
- Tekniske data
-
Tekniske data

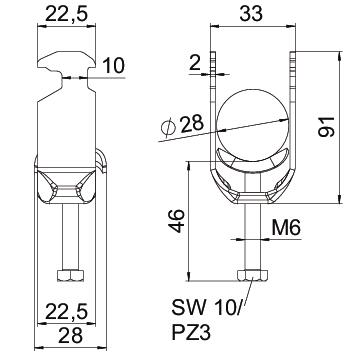

Antall kabler/rør 2 Bredde 33 mm CO2-fotavtrykk (GWP) fra vugge til port 0,1978 kg CO2e / 1 Stykke Dimensjon 22-28mm for rørdiameter maks. 28 mm for rørdiameter min. 22 mm Gjenger M6 Halogenfri ja Høyde 91 mm Lengde 22,5 mm Lengde utvendig mål 28 mm Maks. Strammemoment 3 Nm Mål A 22,5 mm Mål B 33 mm Mål C 28 mm Mål G (mm) M6 Mål H 91 mm Mål L 34 mm Mål t 2 mm Materiale stål Materiale i trau Stål Med metallbrakett ja Med mottrau nei Med plastbrakett nei Monteringstype Profilskinne Opprettholdelse av funksjon ja Overflate Varmgalvanisert (dypp) Platetykkelse 2 mm Slissevidde 10 mm Spennområde D maks. 28 mm Spennområde D min. 22 mm Supplement materiale stål Supplement overflate varmgalvanisert til skinne med slissebredd (med intervall) maks. 17 mm til skinne med slissebredd (med intervall) min. 16 mm - Alle typer
- Nedlastinger
-
Rettledning The new clamp clip portfolio , 3.14MB , pdfEU-samsvarserklæring BS-H2-M-28 FT / 1186023 , 0.13MB , pdfStorbritannias samsvarserklæring BS-H2-M-28 FT / 1186023 , 0.09MB , pdfREACH Samsvarserklæring BS-H2-M-28 FT / 1186023 , 0.12MB , pdfRoHS Samsvarserklæring BS-H2-M-28 FT / 1186023 , 0.12MB , pdfSakkyndig vurdering Funktionserhalt von Abstandschellen und Bügelschellen , 0.97MB , pdfMonteringsanvisning Clamp clip H foot, metal , 3.04MB , pdf
