Bøyleklammer, 2056 H-fot, enkel, med trykkbrakett av plast, A2 22 | 28 | 3

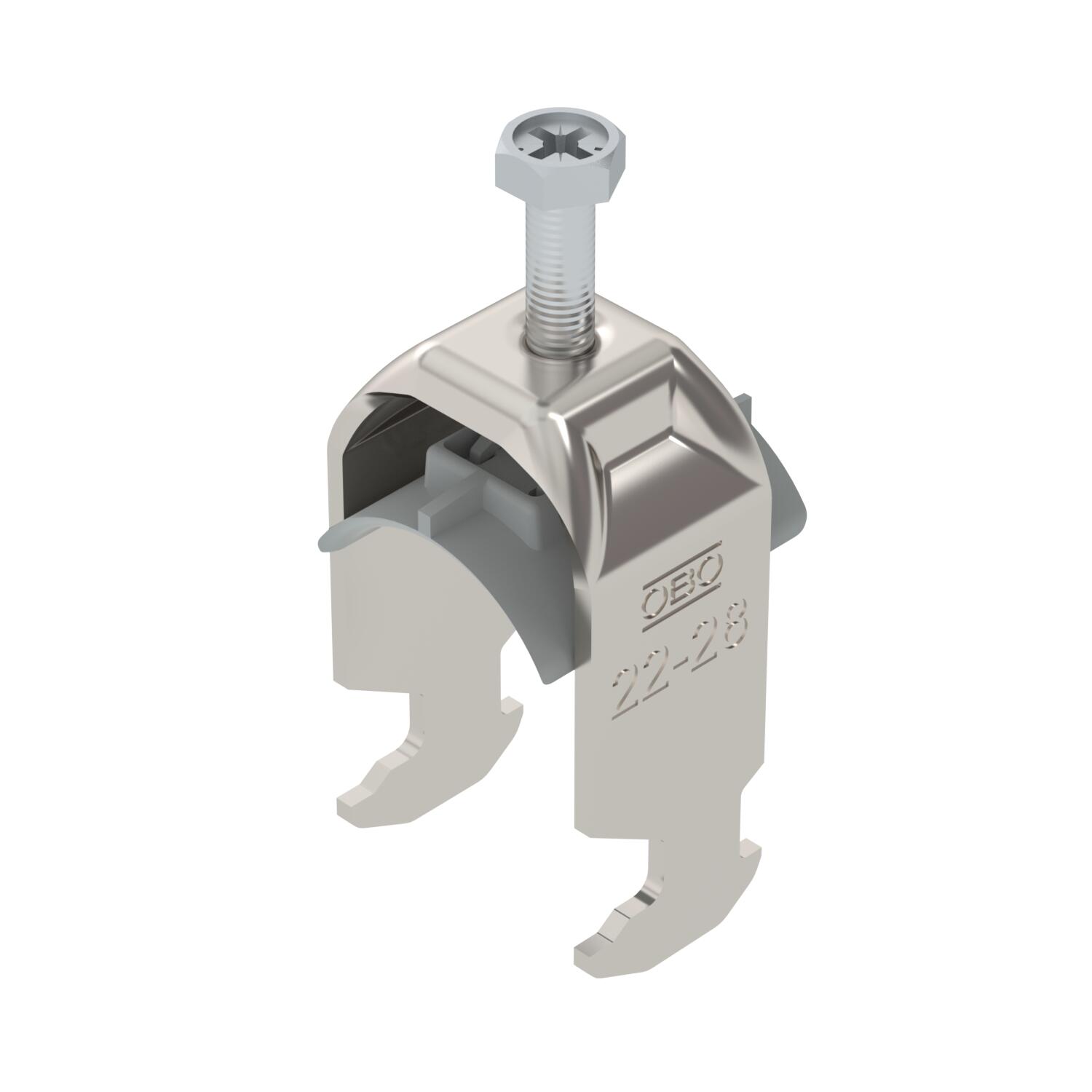

Bøyleklammer, 2056 H-fot, enkel, med trykkbrakett av plast, A2

Art.nr. 1186322 | EAN 4012196847747

Art.nr. / Type

Spennområde D min.

Spennområde D maks.

Maks. Strammemoment

Produktbeskrivelse

Produktbeskrivelse

Bøyleklammer med hammerhode-fot, enkel, med trykkbrakett av polypropylen. For vertikal og horisontal montering av 1 enkeltkabel til C-profilskinne. For slisselengde 16–17 mm. Med 1-gjenget skrue på trykkbrakett, universal sekskantskruehode SW10, med spor og tverrspor. Egnet for montering innendørs og i uteområder. Bruk av en motbrakett anbefales.

Tekniske data

Tekniske data

Antall kabler/rør	1
Bredde	33 mm
CO2-fotavtrykk (GWP) fra vugge til port	0,3041 kg CO2e / 1 Stykke
Dimensjon	22-28mm
for rørdiameter maks.	28 mm
for rørdiameter min.	22 mm
Gjenger	M6
Halogenfri	ja
Høyde	59 mm
Lengde	22,5 mm
Lengde utvendig mål	34 mm
Maks. Strammemoment	3 Nm
Mål A	22,5 mm
Mål B	33 mm
Mål C	34 mm
Mål G (mm)	M6
Mål H	59 mm

Mål L	35 mm
Mål t	2 mm
Materiale	spesialstål, rustfritt 1.4301
Materiale i trau	Plast
Materialkvalitet hos trau	Polypropylen
Med mottrau	nei
Med plastbrakett	ja
Monteringstype	Profilskinne
Overflate	Blank, etterbehandlet
Platetykkelse	2 mm
Slissevidde	10 mm
Spennområde D maks.	28 mm
Spennområde D min.	22 mm
Supplement materiale	rustfritt stål
Supplement overflate	ubehandlet
til skinne med slissebredd (med intervall) maks.	17 mm
til skinne med slissebredd (med intervall) min.	16 mm

Alle typer

Alle typer

Type	Spennområde D min.	Spennområde D maks.	Maks. Strammemoment	Art.nr.	Mengde	Minste salgsenhet
BS-H1-K-12 A2	8 mm	12 mm	3 Nm	1186302	Stykk	50 Stykk
BS-H1-K-16 A2	12 mm	16 mm	3 Nm	1186309	Stykk	50 Stykk
BS-H1-K-22 A2	16 mm	22 mm	3 Nm	1186316	Stykk	50 Stykk
BS-H1-K-28 A2	22 mm	28 mm	3 Nm	1186322	Stykk	50 Stykk
BS-H1-K-34 A2	28 mm	34 mm	3 Nm	1186329	Stykk	50 Stykk
BS-H1-K-40 A2	34 mm	40 mm	3 Nm	1186336	Stykk	25 Stykk
BS-H1-K-46 A2	40 mm	46 mm	5 Nm	1186342	Stykk	25 Stykk
BS-H1-K-52 A2	46 mm	52 mm	5 Nm	1186349	Stykk	25 Stykk
BS-H1-K-58 A2	52 mm	58 mm	5 Nm	1186356	Stykk	25 Stykk
BS-H1-K-64 A2	58 mm	64 mm	5 Nm	1186362	Stykk	15 Stykk
BS-H1-K-70 A2	64 mm	70 mm	5 Nm	1186369	Stykk	15 Stykk
BS-H1-K-76 A2	70 mm	76 mm	5 Nm	1186376	Stykk	10 Stykk
