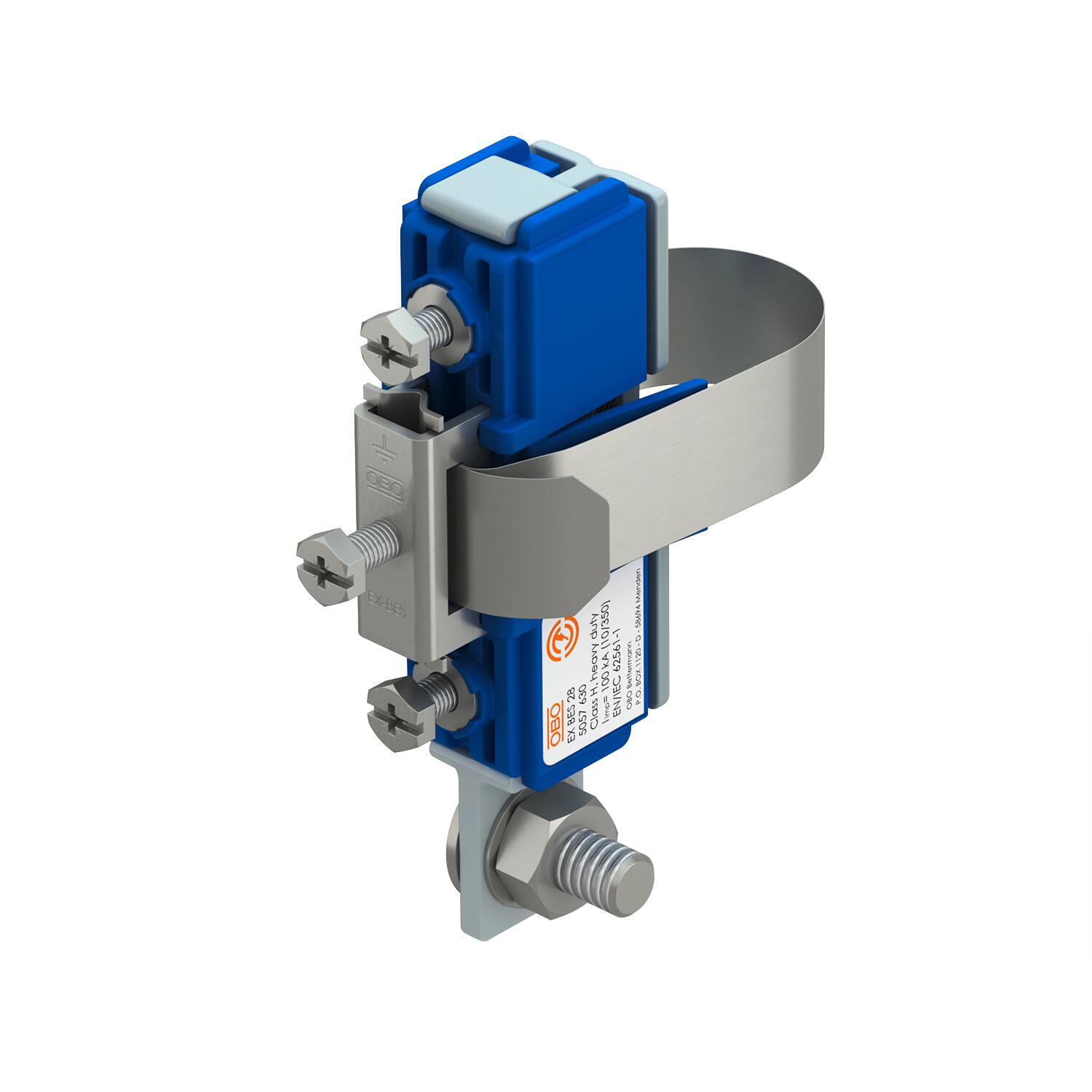

Båndjordingsjern for EX-sone 1/21, 2/22
Art.nr. 5057645 | EAN 4012196672837
- Produktbeskrivelse
-
ProduktbeskrivelseFor gnistfri beskyttelses-/funksjonspotensialutjevning iht. DIN VDE 0100-410/-540 og gnistfri lynvernpotensialutjevning iht. VDE 0185-305 (IEC 62305) i anlegg iht. VDE 0165-1 (IEC/EN 60079-14).

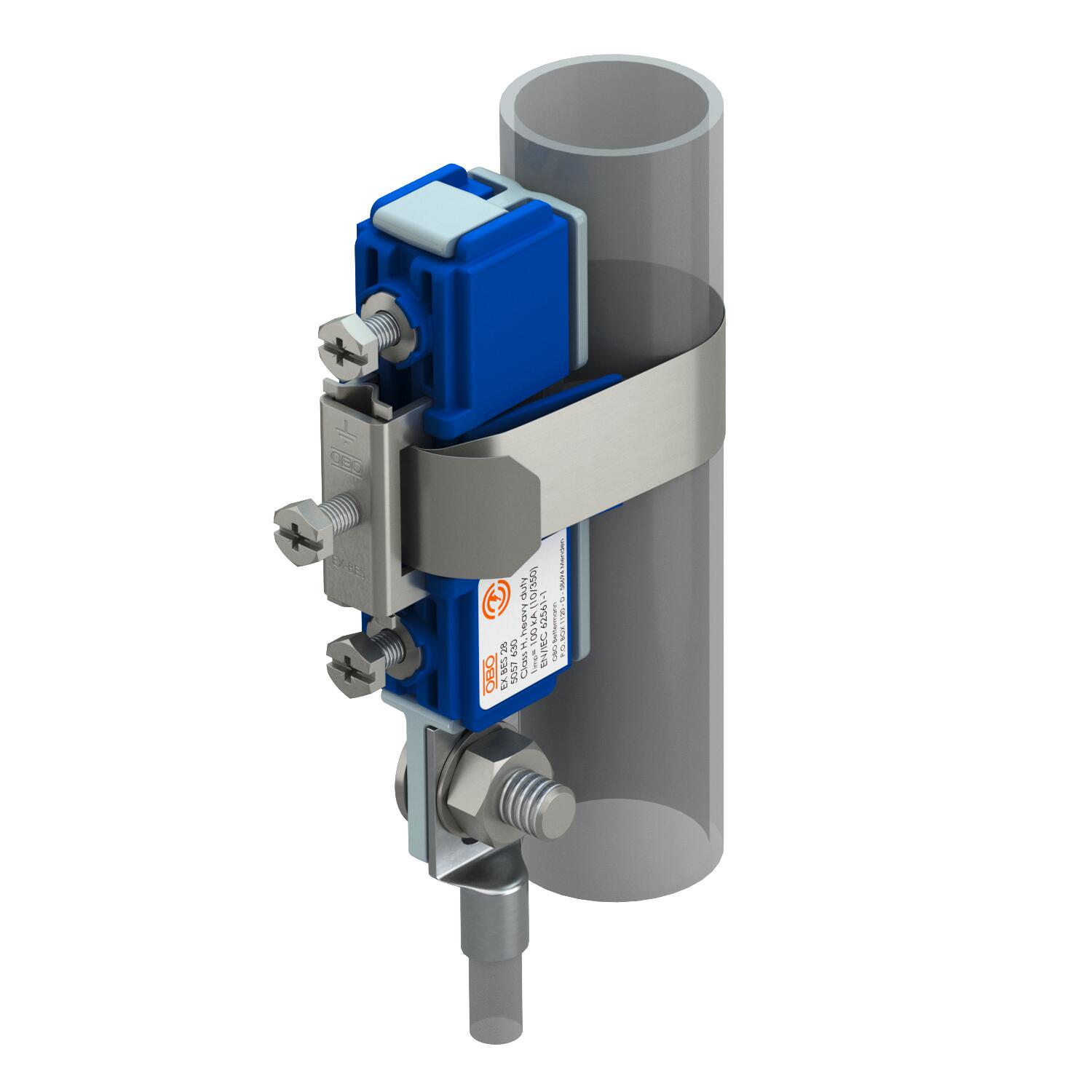

• for rør med 6–500 mm ytre diameter
• Bruk i eksplosjonsutsatte områder Ex-sone 1 og 2/ 21 og 22
• Testet iht. eksplosjonsgruppe IIC
• Lynstrømklasse H (100 kA) iht. VDE 0185-561-1 (IEC/EN 62561-1)
• UV-resistente og halogenfri plasthette
• Skruesikring mot selv-løsning iht. VDE 0185-305-3 Vedlegg 2
• Egnet til innvendig og utvendig bruk
-
- Tekniske data
-
Tekniske data

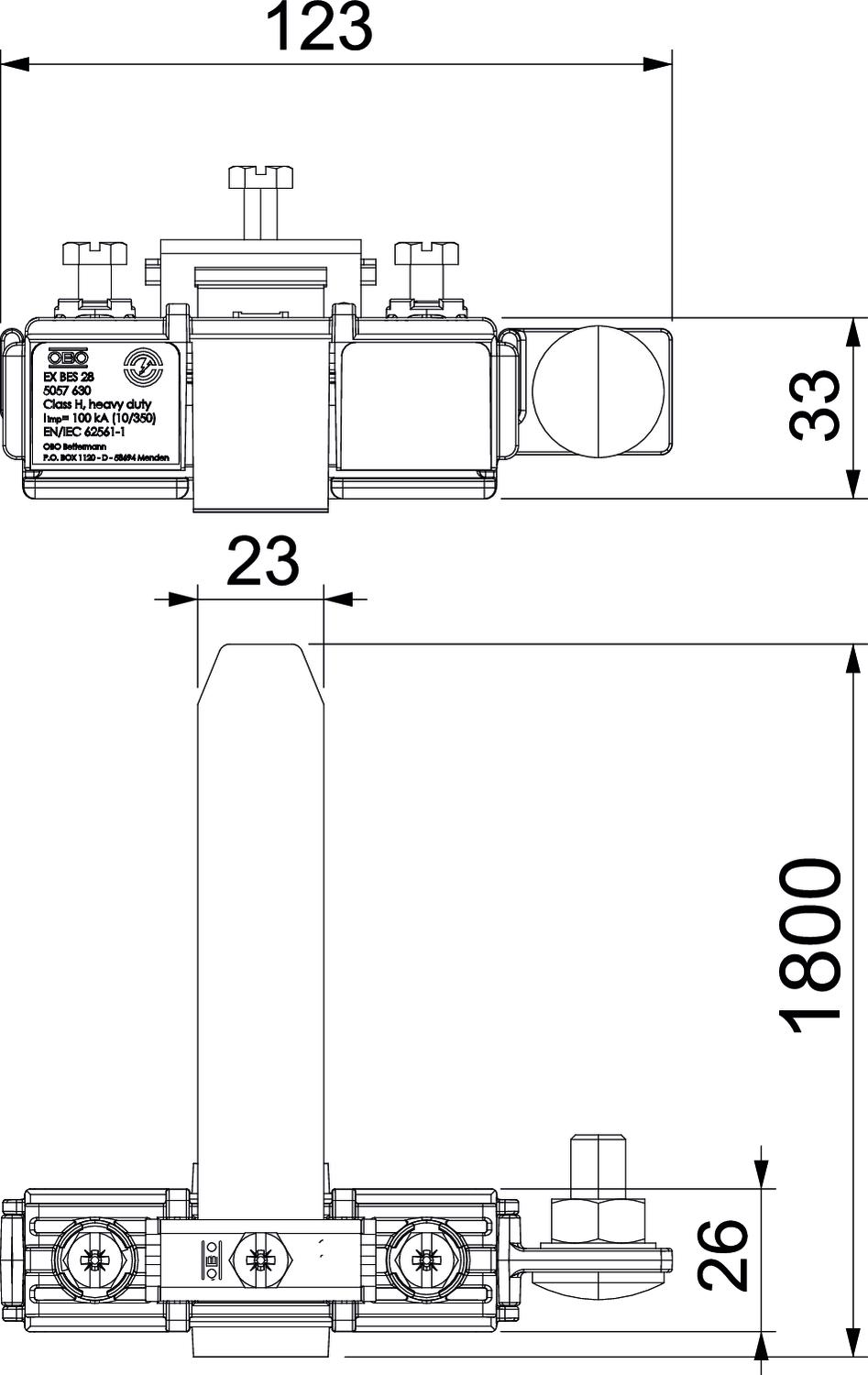

Antall ledere 2 CO2-fotavtrykk (GWP) fra vugge til port 2,4809 kg CO2e / 1 Stykke Dimensjon 500mm for rørdiameter maks. 500 mm for rørdiameter min. 300 mm Lynstrømkapasitet H/100 kA Mål L 1800 mm Tverrsnitt på kabelen som skal kobles til maks. 78 mm² Tverrsnitt på kabelen som skal kobles til min. 16 mm² - Alle typer
