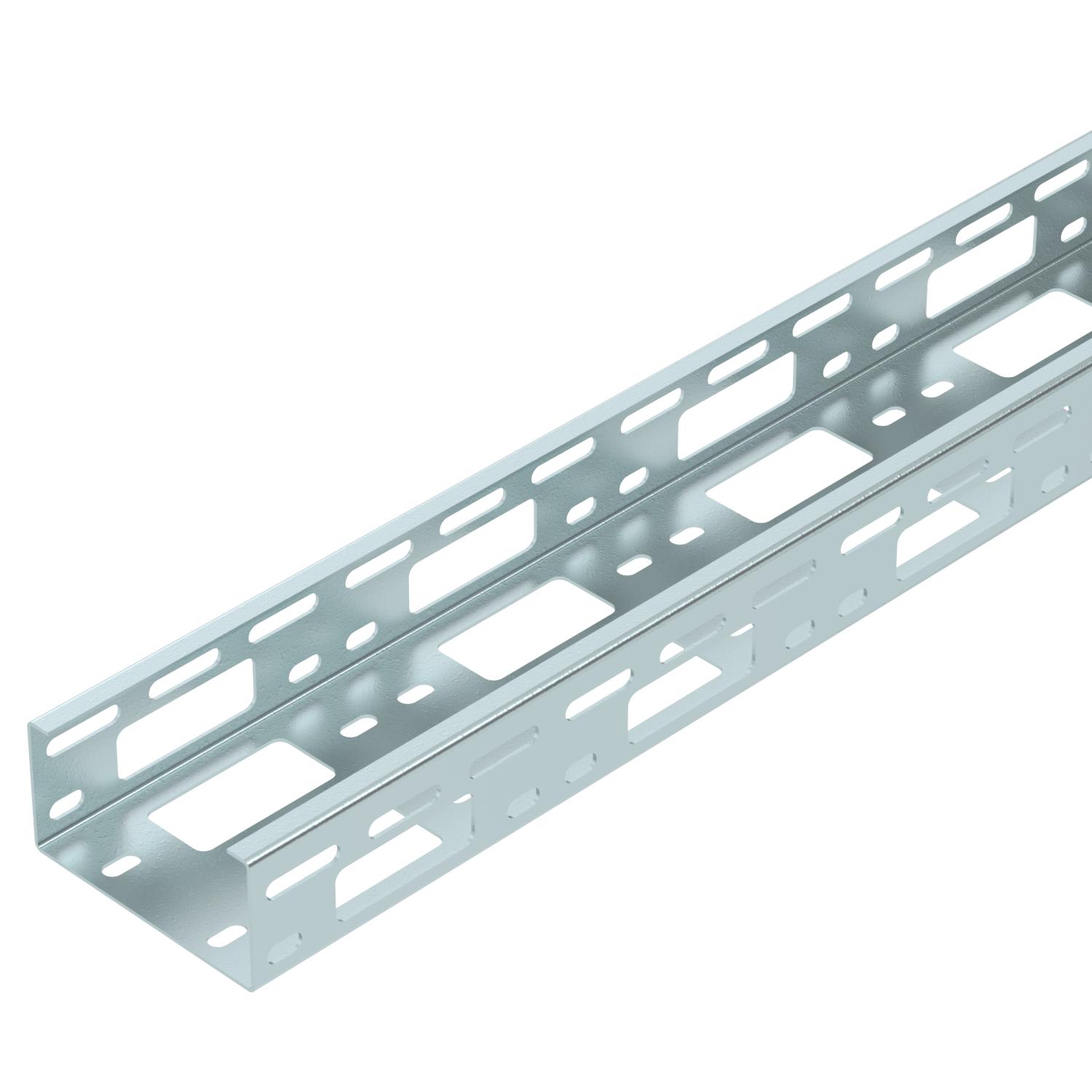

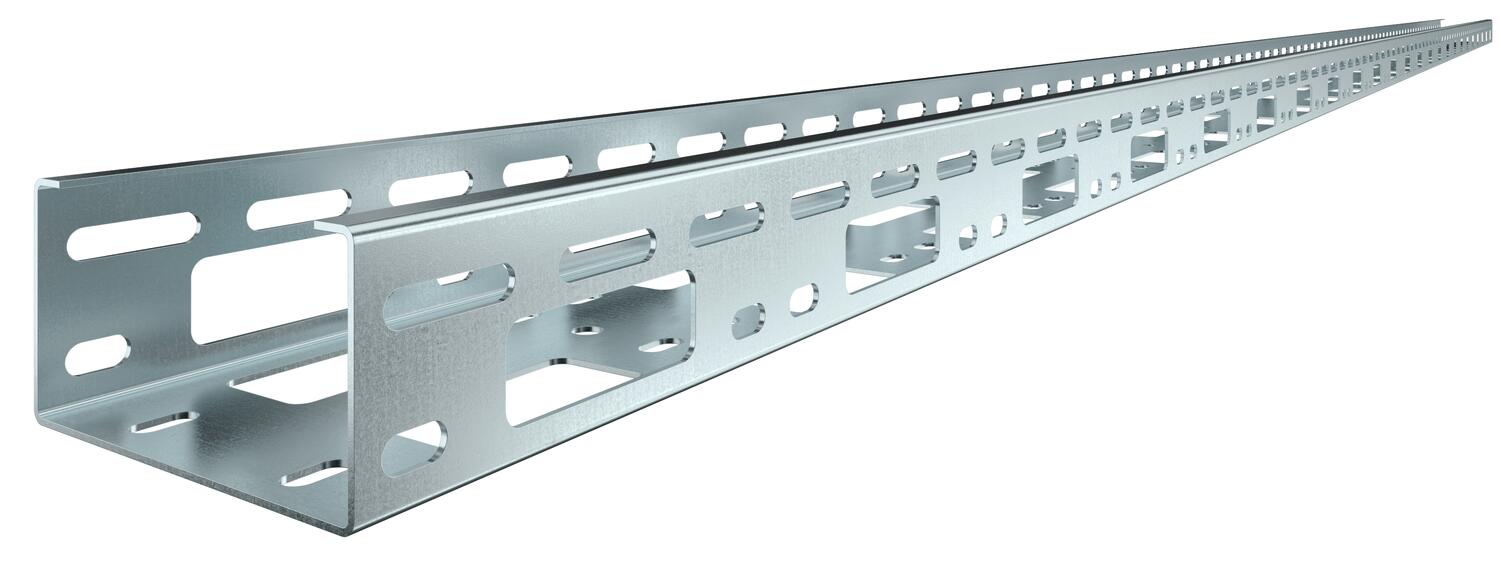

AZ småkanal 100 FS
Art.nr. 6075231 | EAN 4012196069132
- Produktbeskrivelse
-
ProduktbeskrivelseAZ liten kanal med profilhøyde 50 mm.
Magnetisk skjermdemping uten lokk 20 dB, med lokk 50 dB.
-
- Tekniske data
-

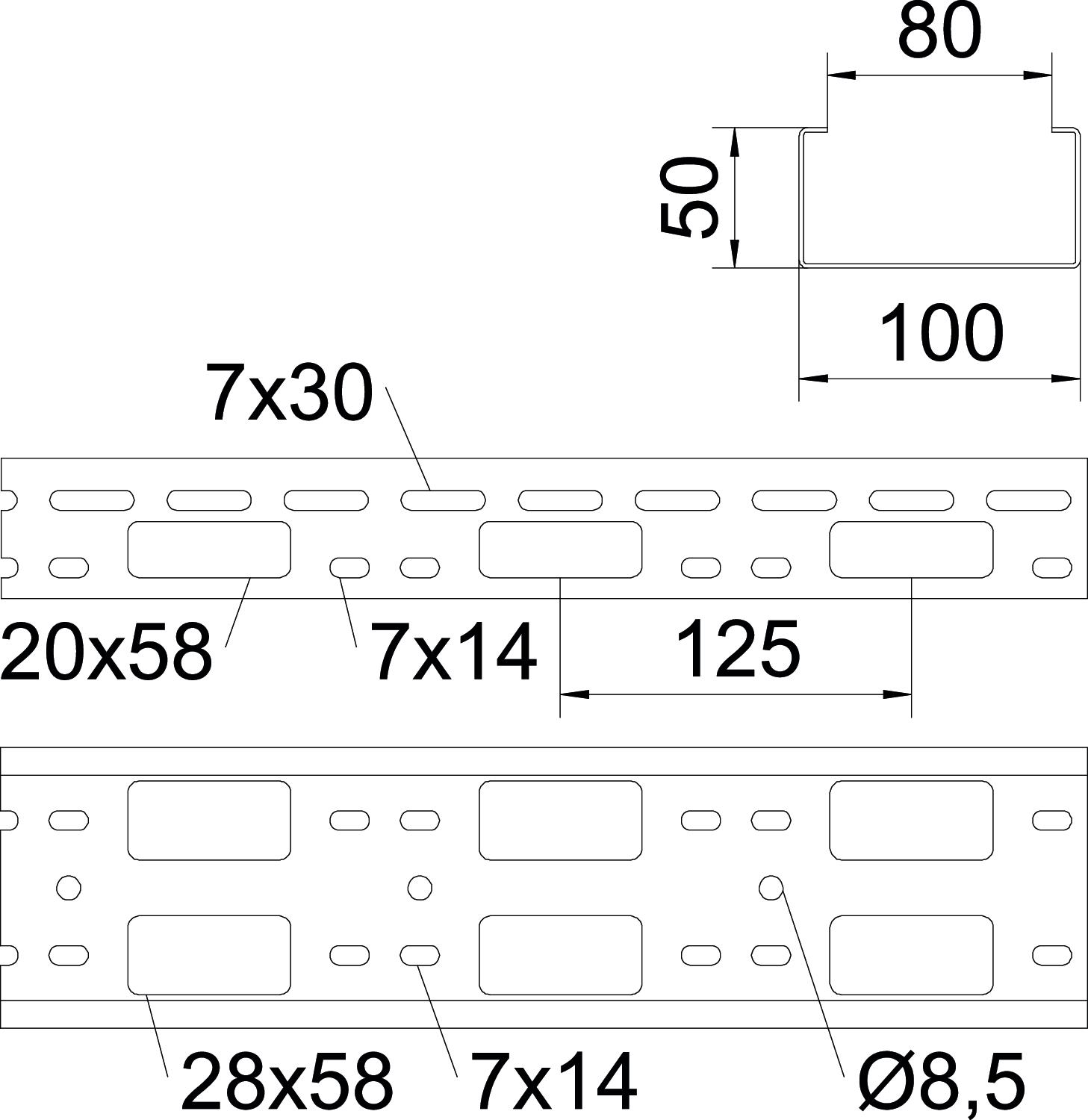

Mål
Bredde 100 mm CO₂-fotavtrykk (GWP) fra vugge til port 5,7212 kg CO₂e / 1 Meter Dimensjon 50x100x3000 Farge zink Forsterket utførelse nei Høyde 50 mm Lengde 3000 mm Mål 100 x 50 x 1,5 Materiale stål Monteringshull i bunnen ja NATO-hullmønster nei Nytte- tverrsnitt 5000 mm² Nytte- tverrsnitt 50 cm² Opprettholdelse av funksjon nei Overflate kontinuerlig galvanisert Platetykkelse 1,5 mm Rustfritt stål, etset nei Sidehull ja Støtteavstand 1,0m 1,7 kN/m Støtteavstand 1,5m 1,5 kN/m Støtteavstand 2,0m 1 kN/m Støtteavstand 2,5m 0,8 kN/m Støtteavstand 3,0m 0,25 kN/m Utførelse skjøtestykke Uten skjøtestykke Tekniske data

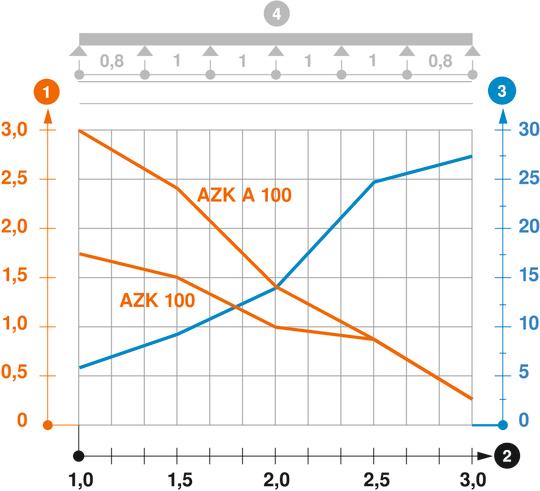

Belastningsdiagram AZ-småkanal
-
Tillatt belastning av kabelrenne/-stige i kN/m uten personlast
-
Spennvidde i m
-
Profilbøyning i mm ved tillatt kN/m
-
Belastningsskjema ved testing
-
Belastningskurve med bredde på kabelrenne/-stige i mm
-
Profilbøyning etter støttelengde
-
- Alle typer
-
Systemtilbehør
Produkter Type Art.nr. Mengde Minste salgsenhet

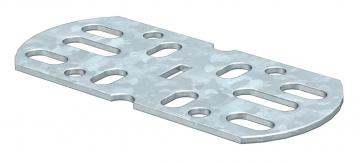

Langs- og vinkelforbinder 50 FT
VF AZK FT 6066550 25 Stykk

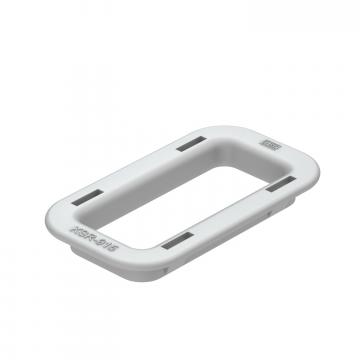

Kabelbeskyttelsesring 915 PE
KSR-915 PE 6066704 25 Stykk

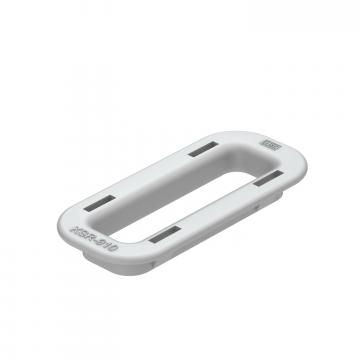

Kabelbeskyttelsesring 910 PE
KSR-910 PE 6066712 25 Stykk

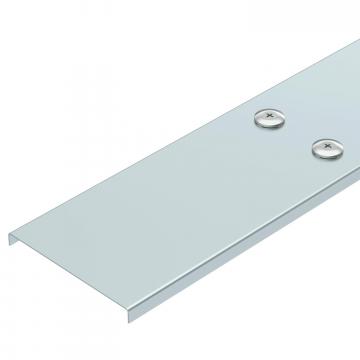

Lokk med espagnolett FS
AZDMD 100 FS 6080227 3 m - Nedlastinger
-
