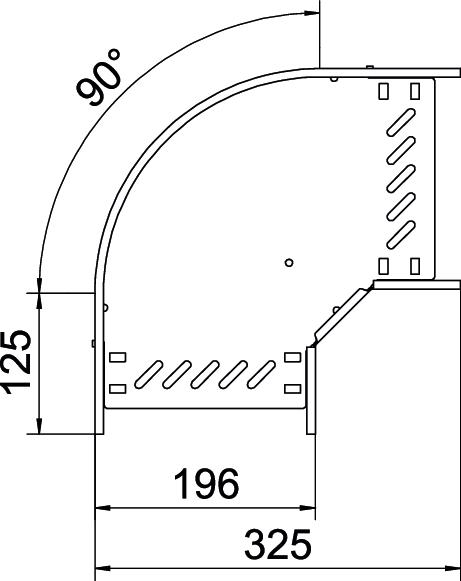

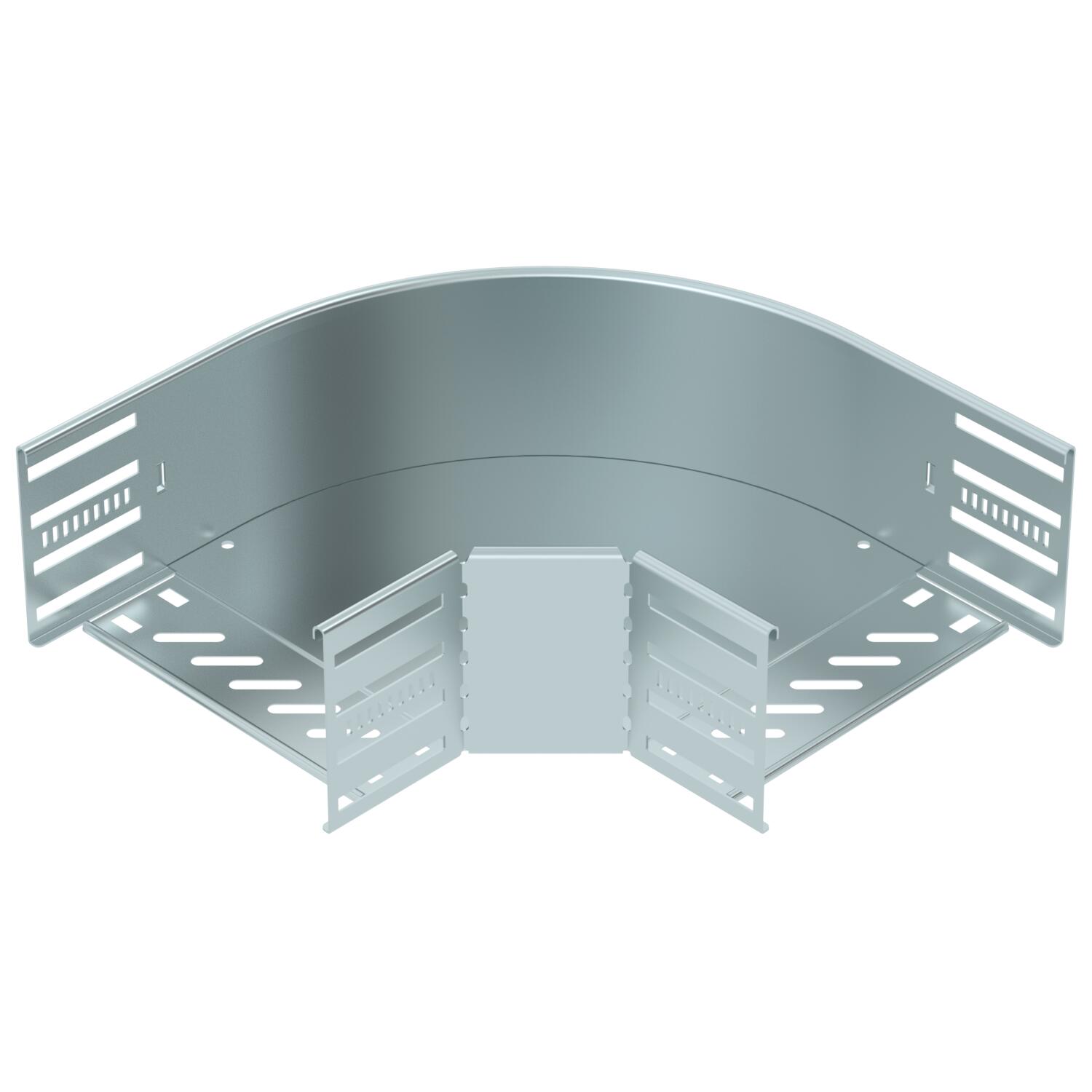

90°-bend 110 FS
Art.nr. 6036804 | EAN 4012197343620
- Produktbeskrivelse
-
Produktbeskrivelse90° bend for opprettelse av en horisontal fordeling, formdel for låse- og skrubare kabelrenner med sidehøyden 110 mm. Skrueløs montering med dobbeltklemmer eller skrueforbindelse med linsehodeskruene FRS og kombimutrene M6. Egnet for innvendig bruk. Festemateriale må bestilles separat.
-
- Tekniske data
-
Tekniske data
Anbefalt antall skruer 20 St. Bjelketykkelse 1,25 mm Bredde 200 mm CO2-fotavtrykk (GWP) fra vugge til port 4,1149 kg CO2e / 1 Stykke Dimensjon 110x200 Farge zink Forsterket utførelse nei Høyde 110 mm Konstruksjon Bend stiv Mål B 200 mm Mål R 50 mm Materiale stål Materialtykkelse bunnplate 0,8 mm Med overdel nei Monteringshull i bunnen ja NATO-hullmønster nei Opprettholdelse av funksjon nei Overflate kontinuerlig galvanisert Platetykkelse 0,8 mm Retningsendring horisontal Rustfritt stål, etset nei Sidehull ja Sving (vinkel) 90° Temperaturområde for bruk maks. 120 °C Temperaturområde for bruk min. -20 °C Type skjøtestykke til kabelbæresystem med skruer/klemt Utførelse skjøtestykke Integrert skjøtestykke - Alle typer
-
Systemtilbehør
Produkter Type Art.nr. Mengde Minste salgsenhet
Lokk bend 90° FS
RBD 90 200 FS 6036904 1 Stykk - Nedlastinger
-
