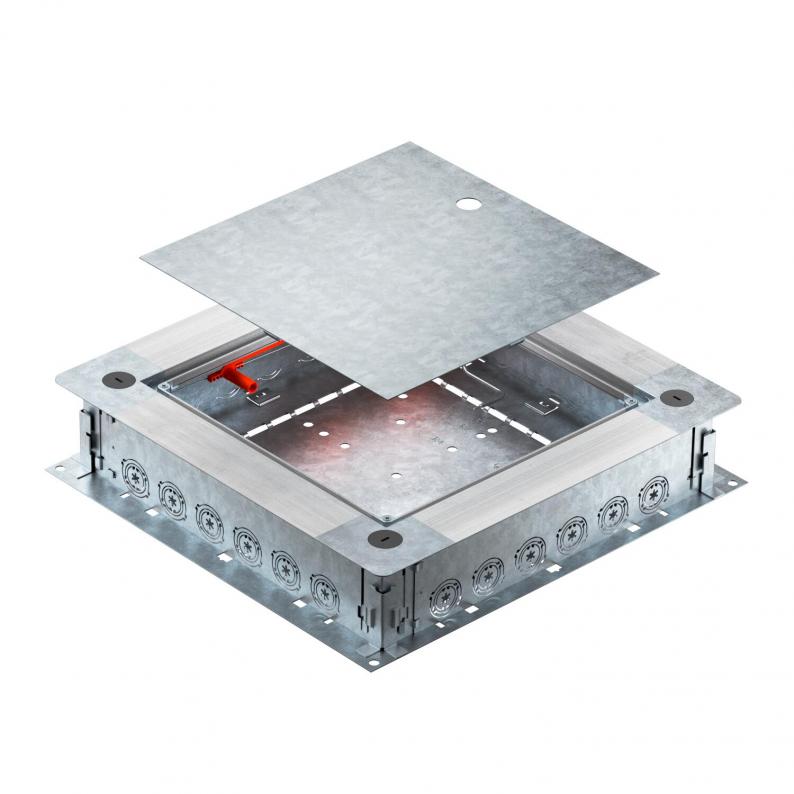

Trekke- og kabelfordelingsboks UZD250-4 R
Type UZD250-4 R
Art.nr. 7410026
EAN 4012197375416
Art.nr. / Type
7410026 / UZD250-4 R
Gulvhøyde min.
80 mm
Gulvhøyde maks.
160 mm
Dekselutførelse
Universal
Monteringsåpning for innbyggingsenhet
kvadratisk
Merkestørrelse
250 mm
kl. VKE: 1 Stykk
1Stykk
Stykk
Beskrivelse
Trekke- og kabelfordelingsboks UZD250-4 R med sidevegger av stålplater. For montering av innbyggingsenheter i monteringslokk (må bestilles separat). Kan nivelleres trinnløst med hurtignivellering til en gulvhøyde på 80 - 160 mm. Gulvhøyden kan bearbeides plant med avtrekkskanten. Med akustisk avkoblingsmulighet etter støping av gulvet og med systemtilbehør, er den også egnet for tunglastbruk. Innføring av kabler og ledninger via rørinnføringene. Rørinnføring per side passer for 6 installasjonsrør hver med diameter M20, M25 og M32.
Tekniske data
Mål
| Lengde | 380 mm |
|---|---|
| Bredde | 400 mm |
| Høyde | 80 mm |
| Mål A | 380 mm |
| Mål B | 400 mm |
| Mål b | 283 mm |
| Mål a | 262 mm |
Tekniske data
| Gulvhøyde min. | 80 mm |
|---|---|
| Gulvhøyde maks. | 160 mm |
| Dekselutførelse | Universal |
| Nivelleringsområde min. | 80 mm |
| Nivelleringsområde maks. | 160 mm |
| Minste gulvlagshøyde | 80 |
| Egner seg for en innstøpningskanal som dekkes av gulvet | nei |
| Egner seg for en lukket innstøpningskanal som flukter med gulvet | nei |
| Monteringsåpning for tank på gulv | nei |
| Antall installerbare enheter | 1 |
| Mulighet for montering av tetning | ja |
| Frakoblingsbar | ja |
| Gulvplate | ja |
| Egnet til dobbeltgulvkanal | nei |
| Monteringsåpning for innbyggingsenhet | kvadratisk |
| for rørtilkobling | ja |
| Merkestørrelse | 250 mm |
| Beskyttelsesgrad (IP) når den brukes | IP20 |
| I samsvar med ROHS | exempt |
| Dimensjon | 400x380x80 |
| Overflate | kontinuerlig galvanisert |
| Materiale | stål |
| Produktserie | UZD koblingsboks i gulv |
Miljødata
| Emballasje laget utelukkende av resirkulert papp | ja |
|---|
| CO2-fotavtrykk (GWP) fra vugge til port | 22,1564 kg CO2e / 1 Stykke |
|---|---|
| CO₂ Footprint (GWP) | 22,1564 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stykk |
| Declared Unit Quantity | 1 |
Tilbehør
Systemtilbehør
Artikkel
Type
Art.nr.
Antall
DUG 250-3 9
7400467
kl. VKE: 1 Stykk
1Stykk
Stykk
DUG 250-3 R4
7400471
kl. VKE: 1 Stykk
1Stykk
Stykk
